零件认识数据制作篇
1. 操作
1-32
电子零件装着机
SI-G200Mk3 (CS)
详细设定画面
详细设定画面在选择的锡球模式信息以后的设定画面进行确认、更改。

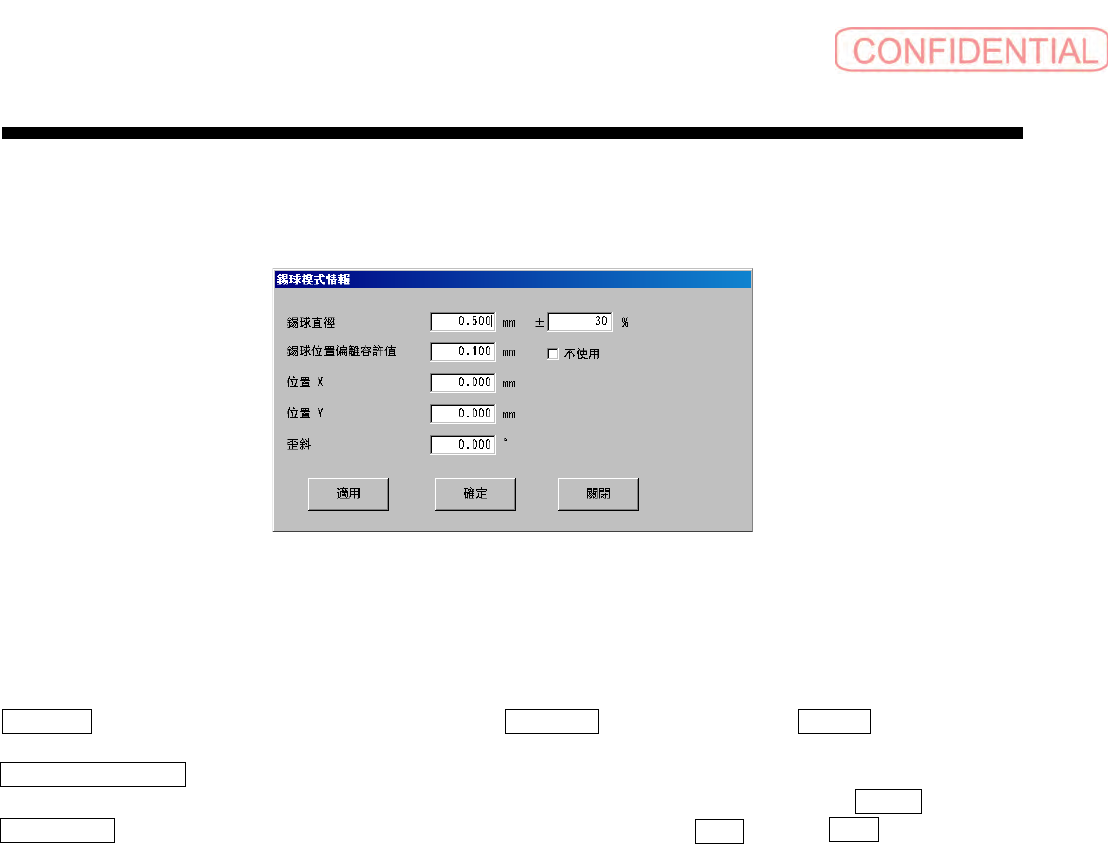

图
1.3.4.8-2
锡球模式信息
画面
錫球直 ( 锡球直径 ) ：设定 錫球直 ( 锡球直径 ) ( 尺寸 )、容許值 ( 容许值 )。 直
径
( 尺寸 ) 以 mm 为单位可以设定到小数点后 3 位。
錫球位置偏離容許值 ( 锡球位置偏离容许值 ) ：设定锡球的位置偏离容许值。偏离量以 mm 为单位，可设定到小
数点后
3 位。执行位置偏离的检查时，请点上 不使用 ( 不使用 )。
位置·斜 ( 位置·歪斜 ) ：设定锡球模式的中心位置、斜 ( 歪斜 )·位置 ( 位置 ) 和歪斜
为以吸嘴中心开始的相对距离和角度。位置以
mm 为单位可以
设定到小数点后
3 位。歪斜以 deg 为单位在 0 ～ 360 范围内可
以设定到小数点后
3 位。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-33
1.3.5 零件的中心设定画面
设定零件的中心。

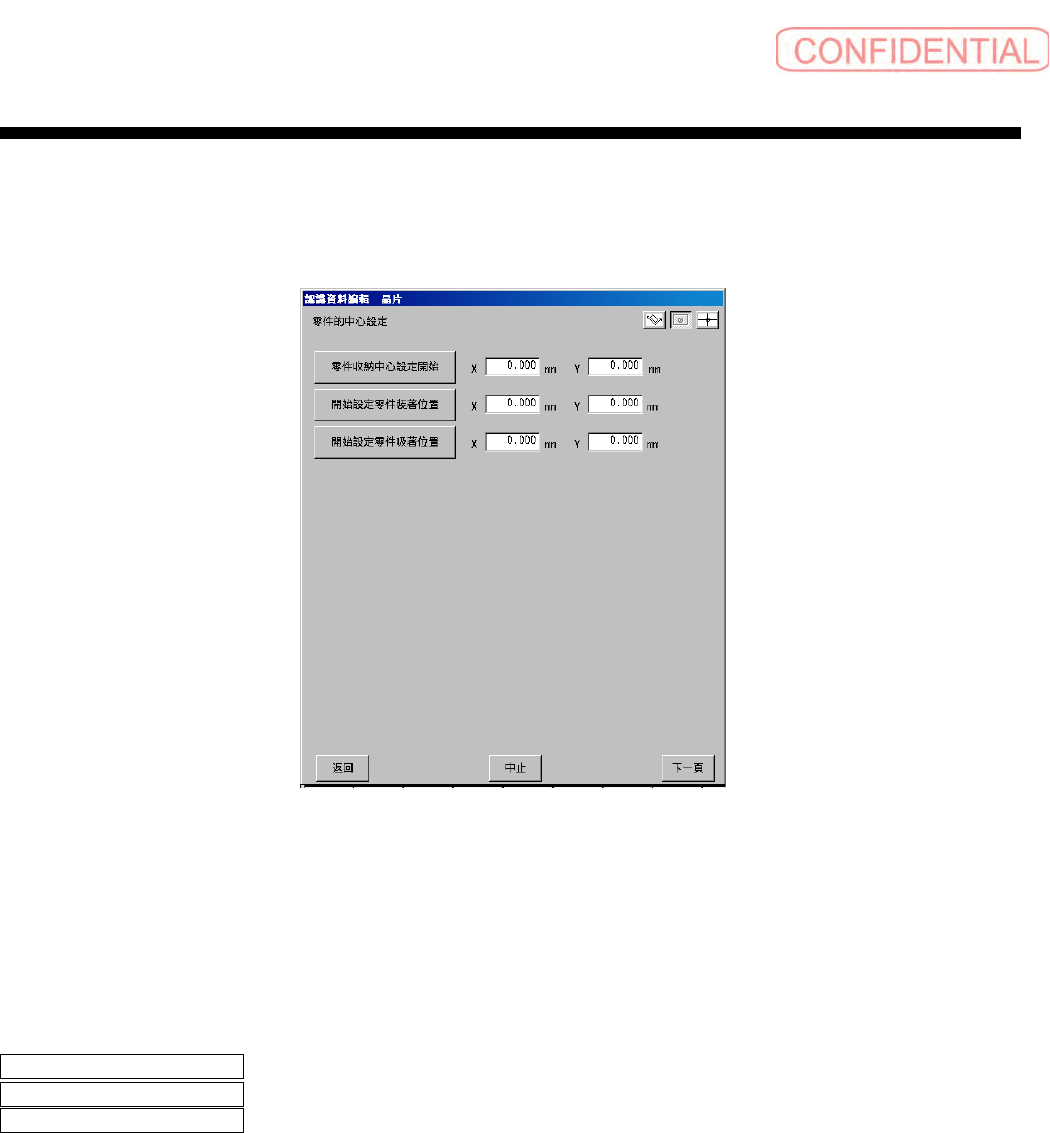

图
1.3.5
零件的中心設定
(
零件的 中心设定
)
画面
零件中心有零件存储中心、零件装着中心、零件吸着中心 3 个中心。
所谓零件存储中心，指零件被存储位置的中心。不进行吸着位置补正的状态下进行吸着时，就是吸
嘴中心下降到的位置。
所谓零件装着中心，指将零件装着到基板上时的中心。零件装着让本中心位置与装着数据上被指定
的位置相吻合。
所谓零件吸着中心，指实际吸着零件位置。本中心与零件存储中心的距离就是吸着位置补正值。
零件收納中心設定開始 ( 零件存储中心设定开始 ) ：用鼠标设定零件收纳中心。
開始設定零件裝著位置 ( 开始设定零件装着位置 ) ：用鼠标设定零件装着中心。
開始設定零件吸著位置 ( 开始设定零件吸着位置 ) ：用鼠标设定零件吸着中心。
零件认识数据制作篇
1. 操作
1-34
电子零件装着机
SI-G200Mk3 (CS)
1.3.5.1
零件收纳中心设定开始画面

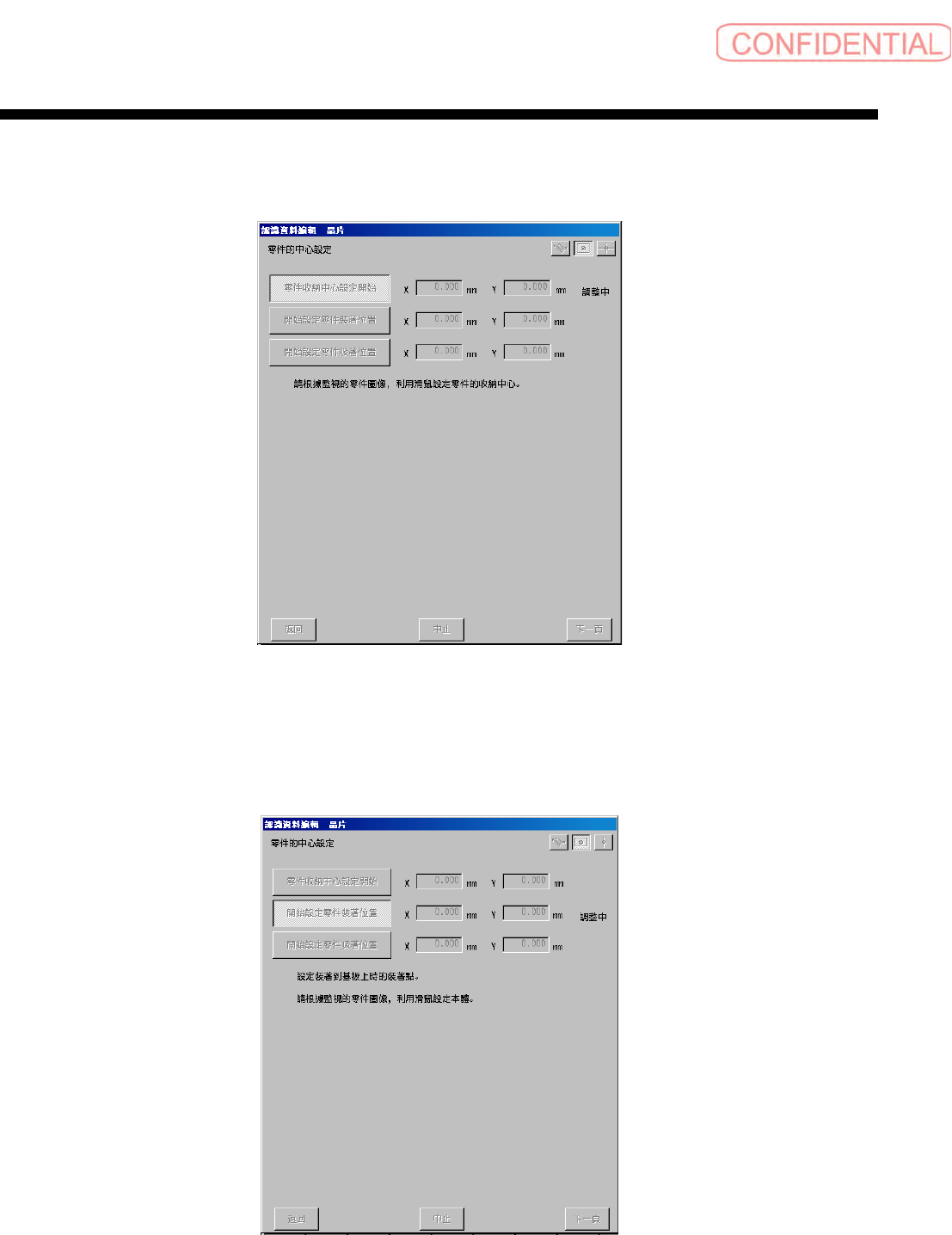

图
1.3.5.1
零件收納中心設定開始
(
零件收纳中心设定开始
)
画面
1.3.5.2 开始设定零件装着位置画面
图
1.3.5.2
開始設定零件裝著位置
(
开始设定零件装着位置
)
画面
