操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-7
出现供料器交換
( 供料器交换 ) 对话框，解除锁定安全门。
图
3.1.3-3
自動生產
－
零件供給狀況
(
自动生产
－
零件供给状况
)
画面
打开安全门，依照画面的表，在前侧 （或者后侧）供料器台装着所有零件的供料器。
[ 供料器的装着顺序 ]
1.
按箭头方向立起杠杆，用手保持不动。
2. 将供料器的定位针对准供料器台的孔，供料器将被置于供料器台的垂直方向。
3. 将手离开杠杆。供料器就装着在供料器台上。
[ 供料器的取出顺序 ]
1.
按箭头方向立起杠杆，用手保持不动。
2. 将供料器整体都向上抬起，取出。
图
3.1.3-4
连接供料器至供料器台时，千万当心不要挟入任何零件。
装着完毕后，关闭安全门，点击交換完成( 交换完成 ) 钮。
杠杆
定位针
供料器台
注意 :
操作篇
3. 自动生产
3-8
电子零件装着机
SI-G200Mk3 (CS)
3.1.4 吸嘴的确认
[ 操作功能 ]
利用机种文件，确认所需吸嘴皆已设置。若没有时，请按以下顺序设定。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单 → 吸嘴頭狀況 ( 吸嘴头状况 ) 标签。出现以下画面。
图
3.1.4-1
自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
在门关闭的状态下， 点击 吸嘴更換位置移動 ( 吸嘴更换位置移动 ) 钮。
出现以下的信息对话框后，按下操作面板的
START 钮。
图
3.1.4-2
信息对话框
将吸嘴头移到吸嘴交换位置。移动结束后返回吸嘴头状况画面。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-9
45
解除前侧的锁定门。
接着点击
RT钮，显示旋转座 RT 軸(RT 轴 ) 对话框。进行 RT 的微调操作，旋转旋转座至容
易交换吸嘴的位置。若所有吸嘴交换，点击結束
( 结束 ) 钮，关闭旋转座 RT 轴对话框。
请参照手動操作
(
手动操作
)
→ 軸操作
(
轴操作
)
→ 旋轉座RT軸之操作(旋轉式吸嘴頭)
(
旋转座
RT
轴的操作
(
旋转式吸嘴头
))
。
根据吸嘴种类的组合的不同，有不能判别装着错误的组合。
请点击關閉( 关闭 ) 钮。返回 吸嘴頭狀況 ( 吸嘴头状况 ) 画面。
在自动生产中，没有操作权时，不能结束回复原点的情况，不能点击吸嘴更換位置移動
(
吸嘴更换位置移动
)
钮。

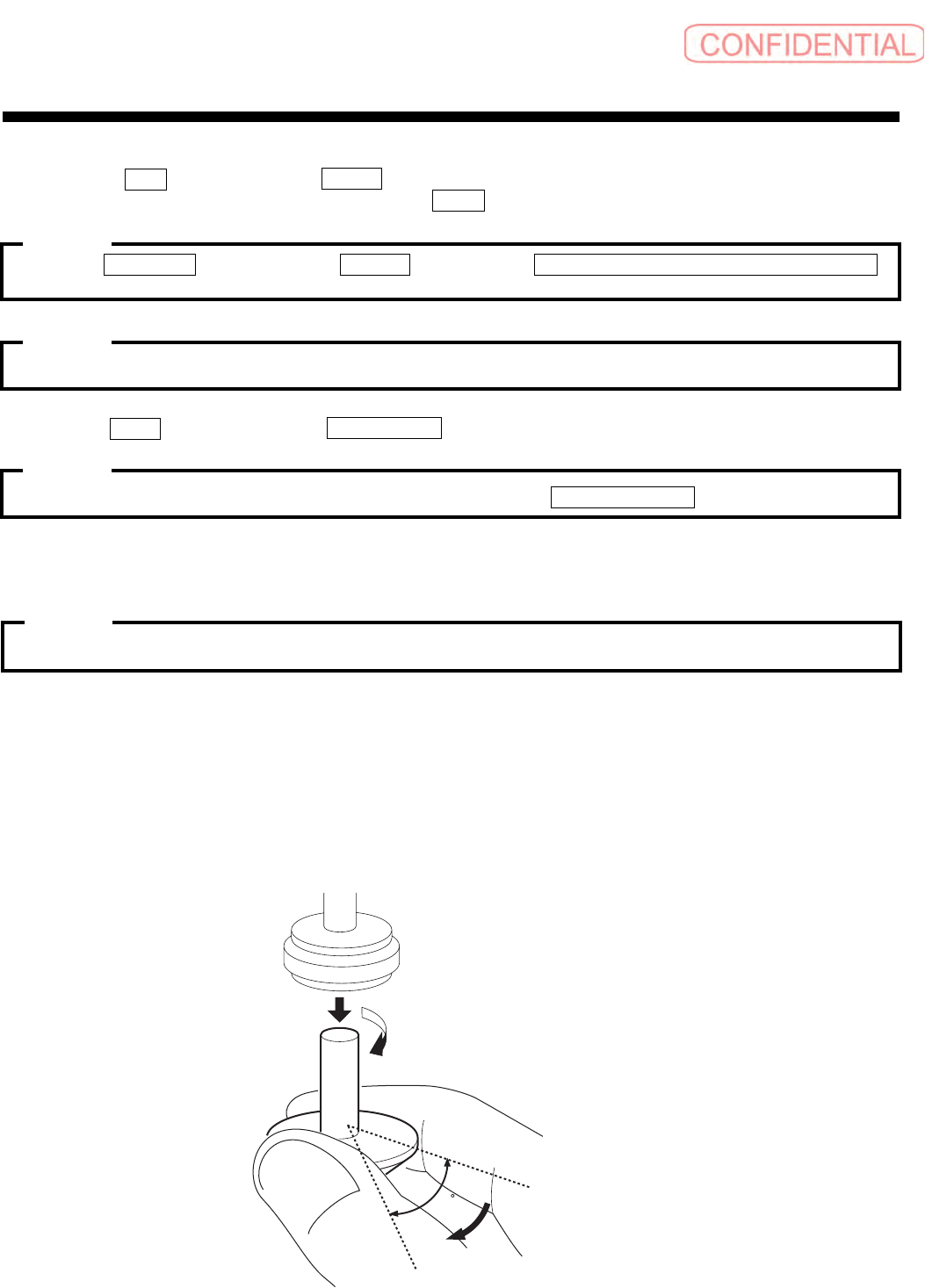

[ 插入吸嘴顺序 ]
插入、取出吸嘴时，千万不要手持最前部。容易产生吸嘴变形、产生吸着的装着不良等问题。
1. 用手指持吸嘴反射器外周部分。
2. 一边缓慢旋转吸嘴，一边插入旋转式吸嘴头，感觉有轻轻接触时，停止旋转。
3. 轻轻向下拉吸嘴，若不能拔出吸嘴，则插入结束。
[ 取出吸嘴顺序 ]
1.
用手指持吸嘴反射器外周部分。
2. 一边缓慢旋转吸嘴，一边稍用力向下拔出吸嘴。
注意 :
缓慢旋转
注意 :
注意 :
注意 :
