保养篇 2. 维修检查 电子零件装着机 SI-G20 0Mk3 (CS) 2-67 每 6 个月 (5) 吸嘴 O 型环弹 簧的交换 [作 业 功 能] 因为上下动作吸嘴 , 使装着 动作内部的吸嘴 O 型环 随着每次的吸着·装着动作而反 复往返的负 荷 , 容 易疲劳。由于吸嘴 O 型环的功能降低而导致 的动作不良会造成不良品 出现 , 所以为了继 续确实的吸着·装着动作 , 需要定 时交换。 [维 修 检 查 位 置] 2 处装着吸…
保养篇
2. 维修检查
2-66
电子零件装着机
SI-G200Mk3 (CS)
每 6 个月
(4) RN 轴正时皮带的检查
[ 作业功能 ]
RN 轴正时皮带是使吸嘴回转的。这个正时皮带的异常会给零件装着位置精度造成很大影响，要
进行定期检查。
[ 维修检查位置 ]
2 处 RN 轴正时皮带
[ 维修检查时要准备的物品 ]
无需特意准备
[ 作业顺序 ]
1. 用手缓慢回转装着吸嘴头，检查正时皮带上是否有异常磨损·裂隙。有异常情况下，请委托
我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不等，请调整。
专用张力测定器和管理值
Incorporated Company 制 U-507
单位质量 ：2.5gf/m
宽度 ：9mm
跨度 ：91mm
模式 ：将要灯亮之前
每次
90°以刻纹测定马达侧滑轮 ,4 处的平均
变为规格内。
调整时的规格值 ：50±5N
RN 正时皮带
马达侧滑轮
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-67
每
6 个月
(5) 吸嘴 O 型环弹簧的交换
[作业功能]
因为上下动作吸嘴
, 使装着动作内部的吸嘴 O 型环随着每次的吸着·装着动作而反复往返的负
荷
, 容易疲劳。由于吸嘴 O 型环的功能降低而导致的动作不良会造成不良品出现 , 所以为了继
续确实的吸着·装着动作
, 需要定时交换。
[维修检查位置]
2 处装着吸嘴头的吸嘴 O 型环弹簧 ( 各 12 个 ) 。
[ 维修检查时要准备的物品 ]
干净抹布、吸嘴
O 型环 24 个。
[作业顺序]

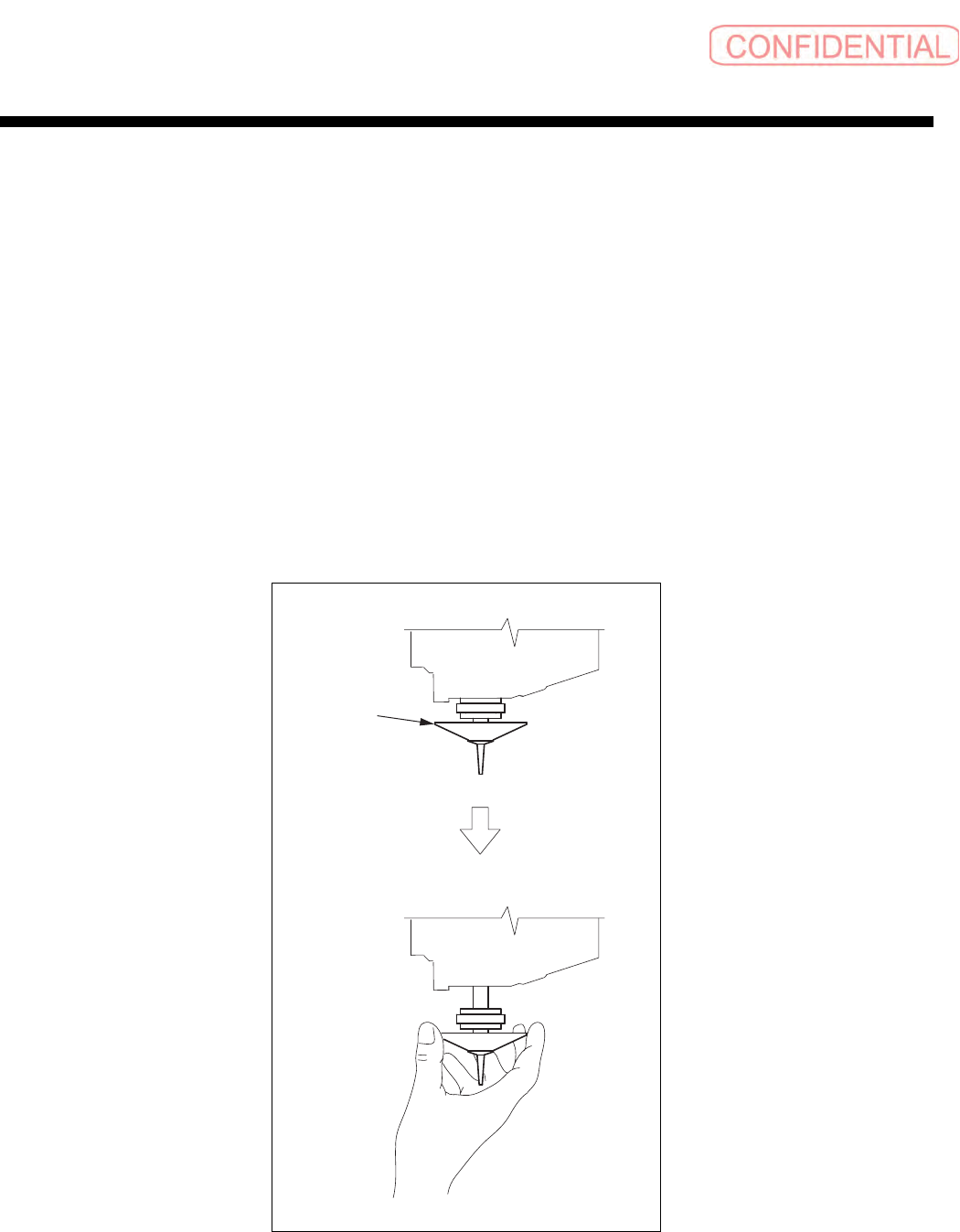

1. 手持吸嘴，使其缓缓下降。
2. 不要将吸嘴拔下，内部旋转轴即使下降一点也行。
3. 进行这个动作 4 、 5 次，即使有一次不行也请交换吸嘴 O 型环。
吸嘴
保养篇
2. 维修检查
2-68
电子零件装着机
SI-G200Mk3 (CS)
每 6 个月
(6) 内部旋转轴弹簧和吸嘴弹簧交换
[ 作业功能 ]
内部旋转轴弹簧和吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动
, 因此容易磨损。因为吸嘴
弹簧的磨损而导致的动作不良会造成不良品出现
, 所以为了继续确实的吸着·装着动作 , 需要定
期进行交换。
[ 维修检查位置 ]
2 处装着吸嘴头的内部旋转轴弹簧 (2 种各 1 根 )( 各 12 个 )
2
处装着吸嘴头的内部旋转轴弹簧 ( 各 12 根 )
[ 维修检查时要准备的物品 ]
内部旋转轴弹簧
24 套 (2 种各 24 根 ) 细铁丝、干净抹布、棉棒、 THK-AFC 润滑油 (THK 制 ) 、
多用润滑油
( 美国 Wynn Oil Company 制 ) 、吸嘴弹簧 24 根、清理气枪、弹簧押头定位片 (2-
683-239-**)
、弹簧押头起伏杆 (2-683-240-**)
[ 作业顺序 ]
为了保养内部旋转轴及其周边各零件的装着精度，制造时已进行了严密的定位。需对拆卸下来的
内部旋转轴零件进行区分管理以免和其他索引下的零件混合。组装时请注意组装同一个索引下相
同组合中的零件。
1. 为了防止误动作，需在进行作业前按下紧急
停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一步
作业中拆下弹簧押头后内部旋转轴掉下。

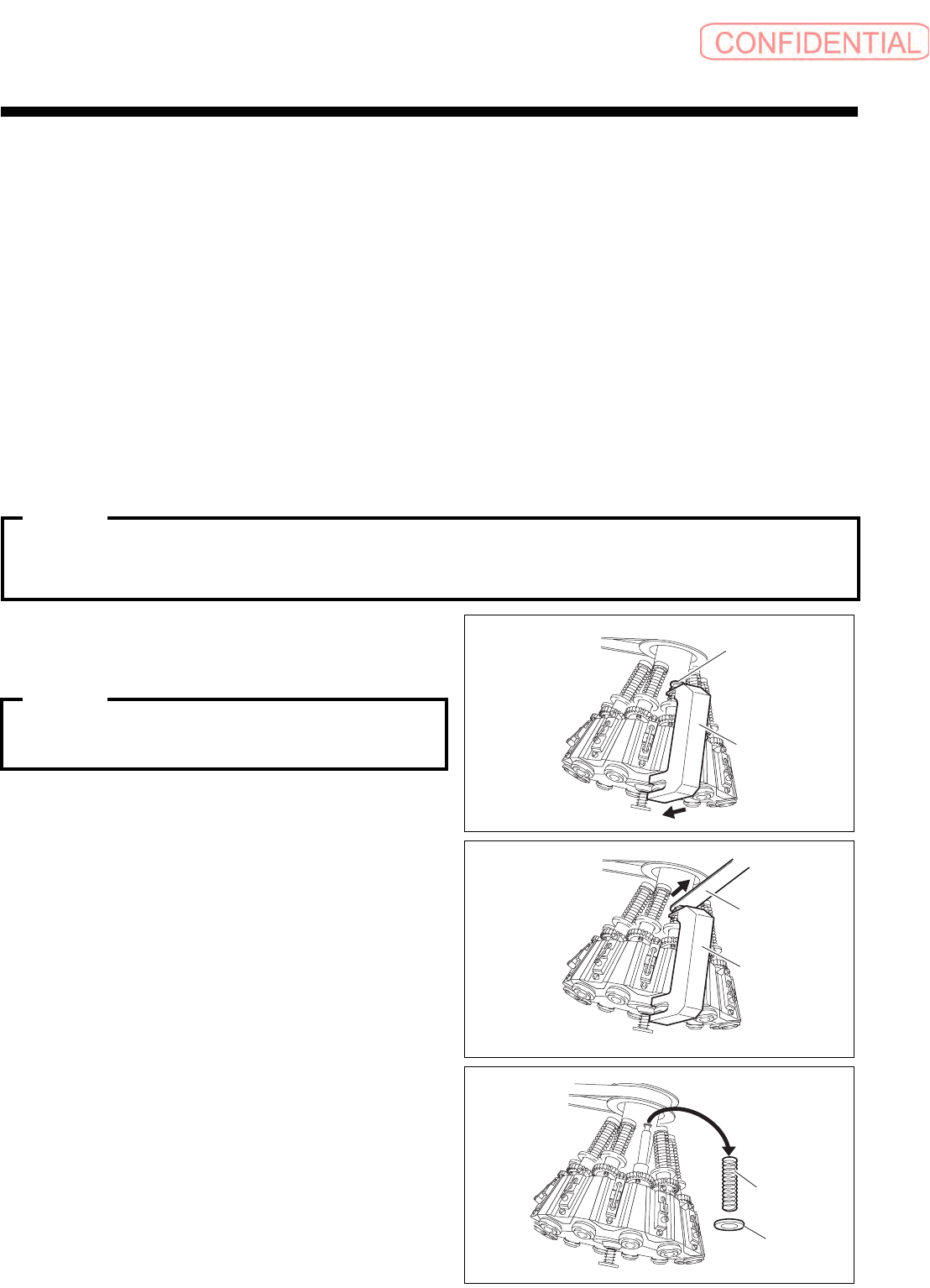

3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装弹
簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟前
拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转轴弹簧 （2 种各 1 根）和弹簧
支架。
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
小心 :
小心 :
