操作篇
2. 操作画面构成
电子零件装着机 SI-G200Mk3 (CS)
2-5
2.1.2 菜单操作
SI-G200Mk3 的操作是对话的形式。通过画面显示的菜单和钮操作所显示的对话框来实现。菜单由
以下
3 层构造组成。
(1) 主菜单
主菜单位于菜单构造的最上层，包含下面的子菜单和本地菜单。
主菜单经常以在菜单最右端以纵向排列的形式来显示。用鼠标选择必要的钮并点击，就可以显示出
那个主菜单对应的画面。
(2)
子菜单
子菜单位于主菜单的下层，在画面上部横向排列的标签中，进行选择。只要主菜单不变化，总是显
示子菜单，用鼠标点击必要的标签点击，那个子菜单对应的画面就显示出来。
在本书中，在操作时，不使用子菜单这个词。大都是显示为“点击 ○○ 标签”。
(3)
本地菜单
本地菜单是子菜单画面的内部的钮和标签等等。用鼠标点击必要的菜单，显示对应的弹出菜单，实
现该功能。在本书中，在操作时，不使用本地菜单这个词。大都是用 “点击
○○ 钮” 或者 “点击
○○ 标签”显示。
操作篇
2. 操作画面构成
2-6
电子零件装着机
SI-G200Mk3 (CS)
2.1.3 关于操作权
SI-G200Mk3 系列可以从前后的操作面板来进行。但是，不可从前后的操作面板同时操作实装
机。为执行实装机操作的权力称为 “操作权”。
“ 操作权” 不可由前后任何一方单独取得。
被剥夺 “操作权”的操作方面板将被禁止输入
, 无法进行操作。

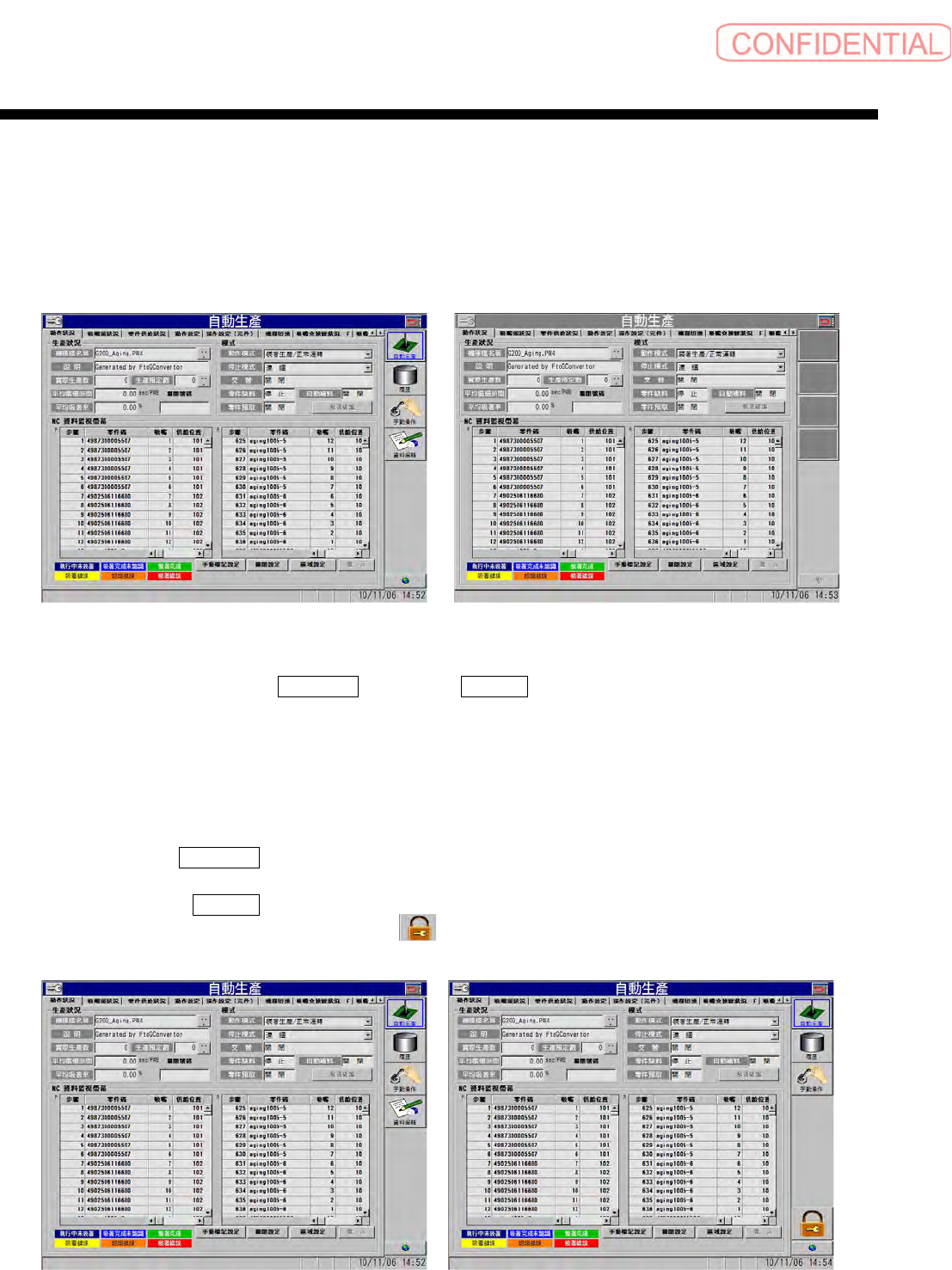

图
2.1.3-1
前后的面板
“操作权”可通过按前侧的 FRONT 钮或后侧的 REAR 钮来取得。
“操作权”任何时候都可取得，以下情况例外。
•
对实装机全体的动作进行资料更改时，或者正在处理当中时
•
正在执行主通信的处理时
•
操作权的移动明示被锁上时 ( 操作权被锁上时 )
为从其它操作面板不执行操作而明示禁止移动操作权称为 “操作权上锁”。
在前侧操作面板锁上操作权，为禁止向后侧操作面板移动操作权，可在前侧操作面板保持操作权
的状态下，长按
FRONT 钮来执行。
同样，在后侧操作面板锁上操作权，为禁止向前侧操作面板移动操作权
, 可在后侧操作面板保持操作
权的状态下，长按
REAR 钮来执行。
如操作权被锁上，则在主菜单下面会显示
钮。
图
2.1.3-2
长按钮取得操作权
