操作篇 3. 自动生产 3-50 电子零件装着机 SI-G200Mk3 (CS) 此后，自动解除门锁。 无须由列表上依开始顺序 交换 ， 请以便捷的顺序作业交换。 交换供料器及装着吸嘴头因接 近不易于交换时，请点击 供料器交換 ( 供料器交换 ) 对话框的 吸嘴頭移動 ( 吸嘴头移动 ) 钮，会出 现以下 吸嘴頭移至待機 位置 ( 吸嘴头移至待机位置 ) 对 话框。 图 3.5.2.1 -3 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 …
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)

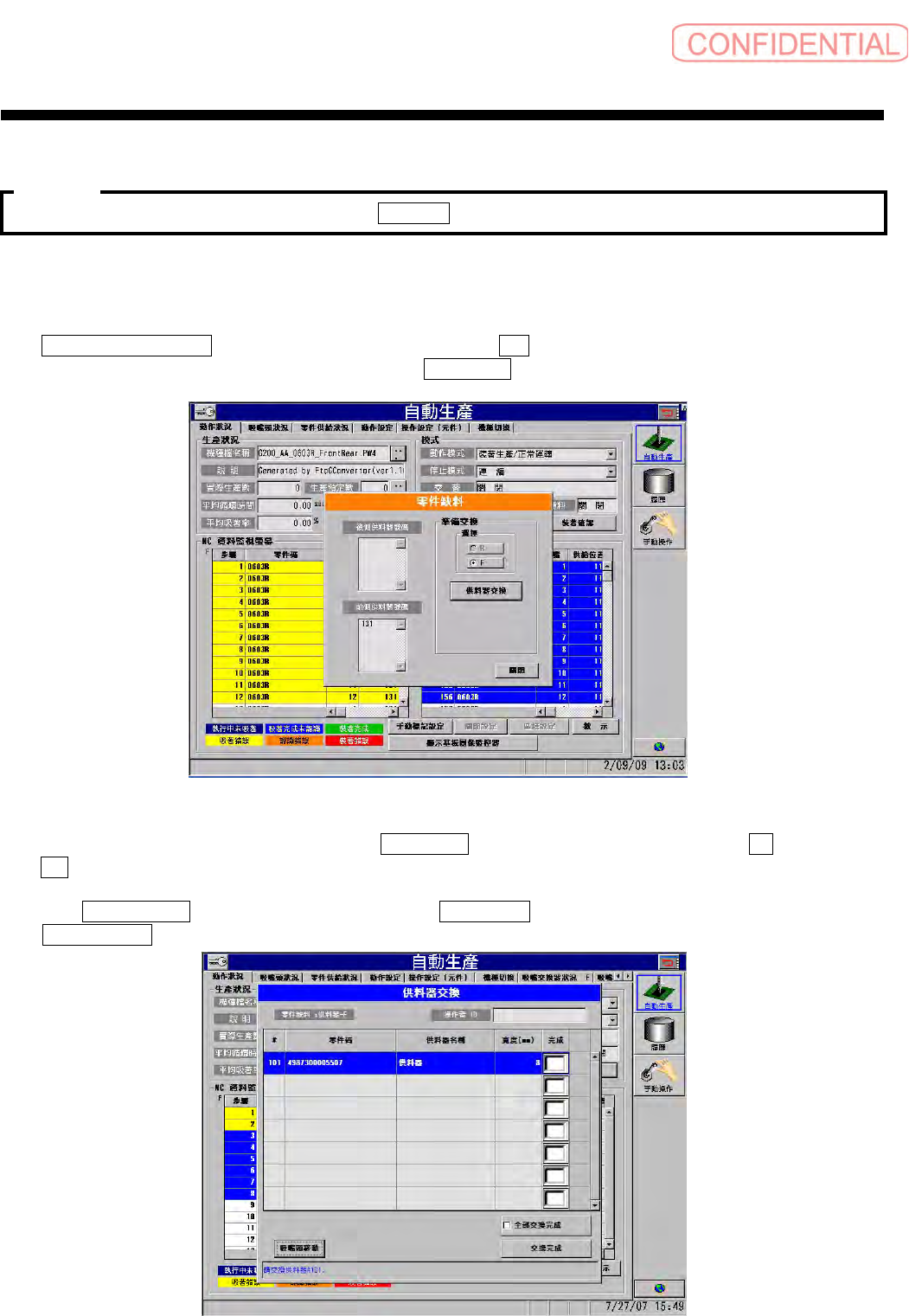

3-49
3.5.2 供料器交换
若不是在零件缺料停止中， 或是已按下
STOP
钮处于停止状态时
，
无法交换供料器。
[ 操作功能 ]
只交换零件缺料的供料器，未从 SI-G200Mk3 取出操作的台车，只交换台车上的供料器。
[ 操作顺序 ]
(1)
確認零件交換條碼 ( 确认零件交换条形码 ) 设定为 否 ( 否 ) 时
自动运转中发生零件缺料时，会出现以下的
零件缺料 ( 零件缺料 ) 对话框。
装着吸嘴头移至待机位置。
图
3.5.2.1-1
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
前侧及后侧均有零件缺料的情况，点击 準備交換 ( 准备交换 ) 框的零件交换侧的 F ( 前侧 ) 或
R ( 后侧 ) 选配钮。
点击
供料器交換 ( 供料器交换 ) 钮时，关闭 零件缺料 ( 零件缺料 ) 对话框，会出现以下的
供料器交換 ( 供料器交换 ) 对话框。
图
3.5.2.1-2
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
注意 :
操作篇
3. 自动生产

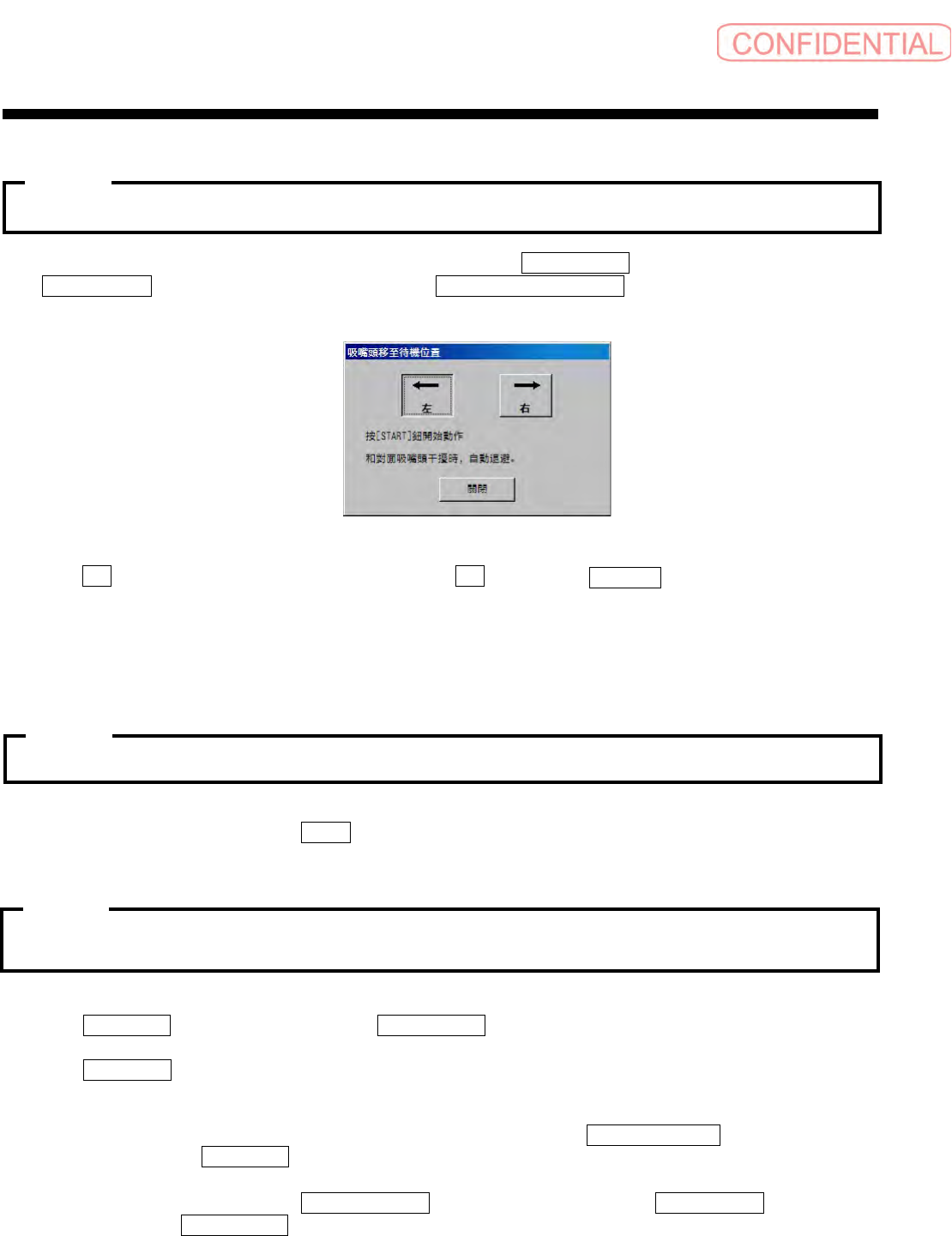

3-50
电子零件装着机
SI-G200Mk3 (CS)
此后，自动解除门锁。
无须由列表上依开始顺序交换
，
请以便捷的顺序作业交换。
交换供料器及装着吸嘴头因接近不易于交换时，请点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動 ( 吸嘴头移动 ) 钮，会出现以下 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 ) 对
话框。
图
3.5.2.1-3
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
画面
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮按 START 钮时移动至右侧待机位
置。装着吸嘴头移动至待机位置后
, 打开门锁。
由
SI-G200Mk3 选取对话框中指定的供料器位置。
准备对话框中表示零件缺料的供料器。
请确认供料器是否正确搭载零件。
将正确供料器设定于旧供料器的位置。
点击对话框的交换零件行栏的
完成 ( 完成 ) 复选框。
如必要交换多数的供料器时，请以同样的步骤交换其余的供料器。
前侧、后侧的供料器无法同时交换。若前后两侧需要交换供料器时，须单侧的交换作业结束
后，再执行相反侧的交换作业。
选择前后任一侧，须将全部供料器交换结束后才关门。
点击
交換完成 ( 交换完成 ) 钮，关闭 供料器交換 ( 供料器交换 ) 对话框，门锁定。
点击
交換完成 ( 交换完成 ) 钮时，门未完全关闭时会表示 “请关门”，因此请将门关闭。
残留未交换的供料器，在对话框中以红字表示 “有未交换完毕的供料器”，因此请交换其供料
器。但，尽管有未交换的供料器，仍可强制关闭对话框，点击
全 部 交 換 完 成 ( 全部交换完成 )
的复选框，再点击 交換完成 ( 交换完成 ) 钮。
交换相反侧的供料器时，点击
零件供給狀況 ( 零件供给状况 ) 画面的 供料器交換 ( 供料器交
换
) 钮，会出现 供料器交換 ( 供料器交换 ) 对话框，请以同样的步骤执行供料器的交换作业。
注意 :
注意 :
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)

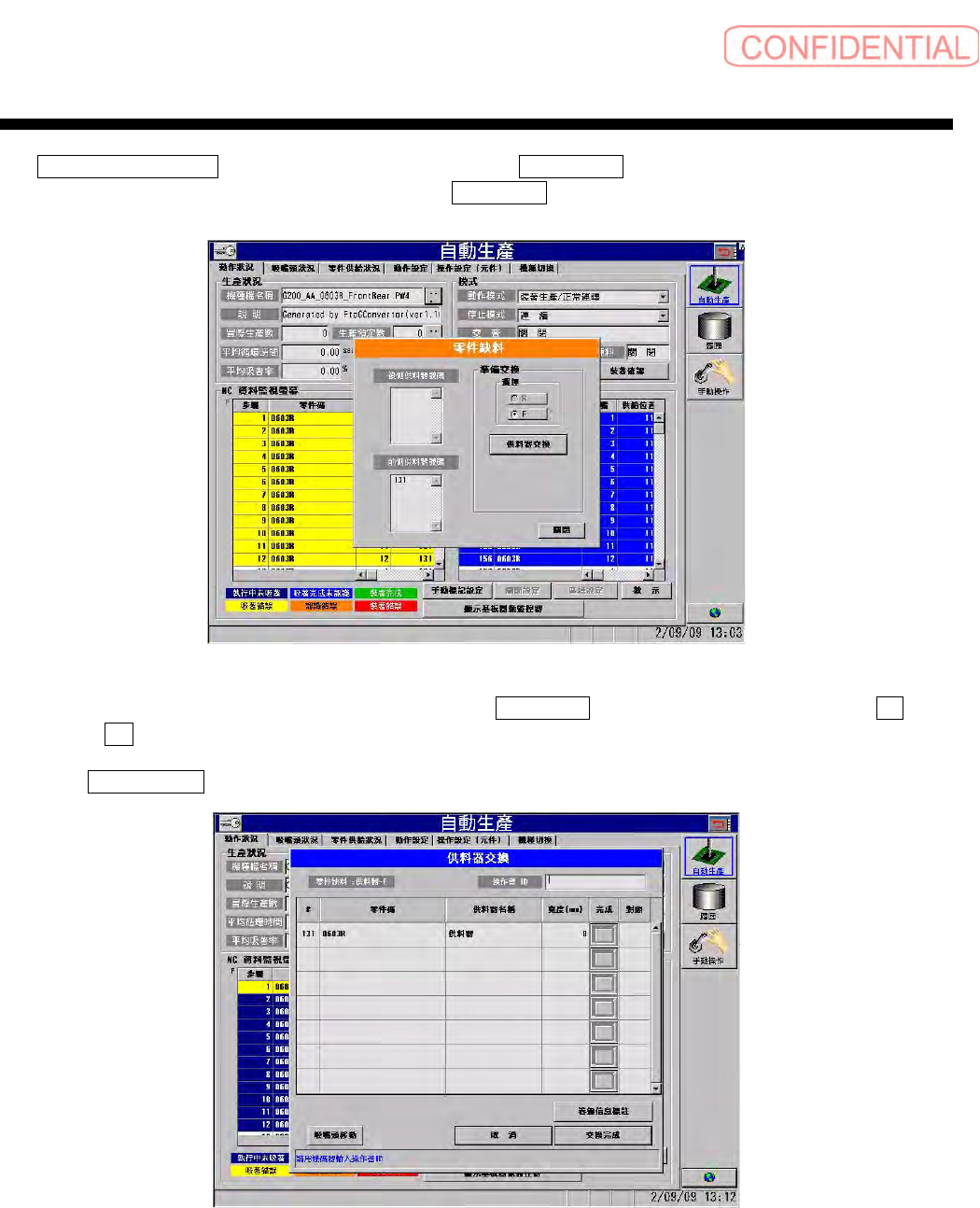

3-51
(2) 確認零件交換條碼 ( 确认零件交换条形码 ) 设定为 TYPE A ( 形式 A) 时
自动运转中发生零件缺料时
, 会出现以下的 零件缺料 ( 零件缺料 ) 对话框。
装着吸嘴头移至待机位置。
图
3.5.2.1-4
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
零件缺料同时发生在前侧及后侧的情形时，点击 準備交換 ( 准备交换 ) 框的准备交换的 F ( 前
侧
) 或 R ( 后侧 ) 选择钮。
点击
供料器交換 ( 供料器交换 ) 钮，关闭对话框，出现以下的对话框。
图
3.5.2.1-5
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
此后，自动解除门锁。
