操作篇
3. 自动生产
3-22
电子零件装着机
SI-G200Mk3 (CS)
按 START 钮。自动生产开始。
即使按
START 钮。自动生产还未开始时，该原因在画面下部显示出来。
[ 画面说明 ]
在按下 START 钮而自动生产不能开始时，是因为以下几种要因：
·画面内出现对话框。
→关闭对话框。
·要在
自動生產 ( 自动生产 ) 履歷 ( 日志 ) 以外的画面需执行自动生产。→ 选择 自動生產
(
自动生产 ) 菜单或者 履歷 ( 日志 ) 菜单。
·还未执行回复原点。→回复原点。
·还未下载机种文件。→下载机种文件。
在自动生产中，操作面板
START 钮亮灯， STOP 钮熄灯。
在自动生产中，点击
自動生產 ( 自动生产 ) 履歷 ( 日志 ) 以外的主菜单，显示 “自动生产中
不能移动到
XX 画面”。
在设定运转模式为
通過 ( 通过 ) 的情况，显示 “通过运转中”对话框。
3.3.2 自动生产停止
[ 操作功能 ]
停止自动生产。
[ 操作顺序 ]
停止自动生产时，按下操作面板的 STOP 钮。立刻停止自动生产。操作面板的 START 钮熄
灯，
STOP 钮亮灯。
實際生產數 ( 实际生产数 ) 到达 生產預定數 ( 生产预定数 ) 设定值时，自动停止自动生产。
按
START
钮后立刻按
STOP
钮的情况，
按
START
钮开始到开始命令有效的期间，即使
按
STOP
钮，
STOP
钮的停止指令也无效。停止时，
确认按
STOP
钮的停止指令有效和可
以正常停止。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-23
3.3.3 零件教示
[ 操作功能 ]
以自动生产为中心，对于使用零件修正有关个别零件认识的数据。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 菜单的 動作狀況 ( 动作状况 ) 画面下 , 发生未吸着错误、吸着错误及
认识错误时，
在 NC 資料監視螢幕 (NC 数据监视屏幕 ) 框内点击 教示 ( 教示 ) 钮， 会出现以
下的
選擇教示資料 ( 选择教示数据 ) 对话框。

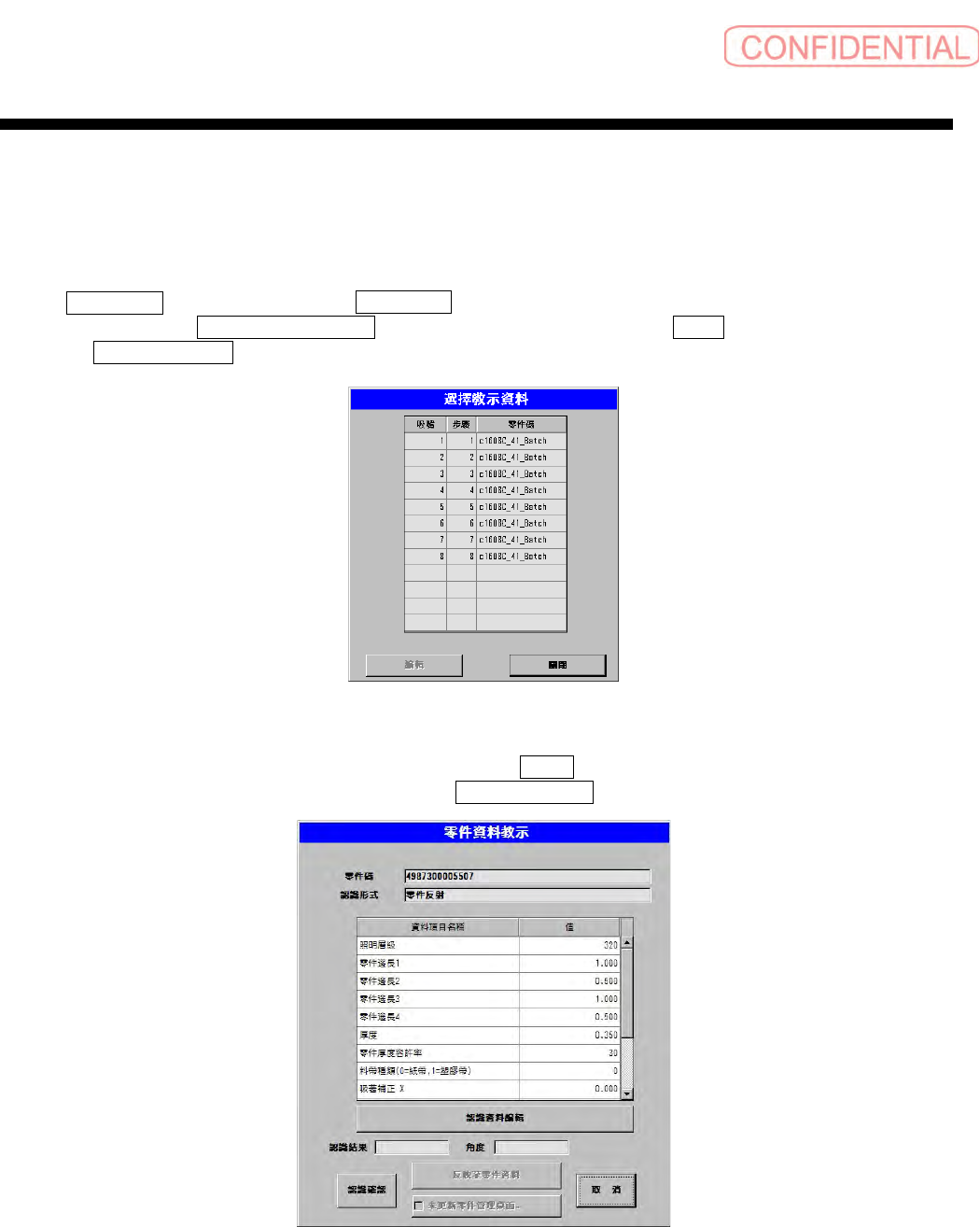

图
3.3.3-1
選擇教示資料
(
选择教示数据
)
对话框
表示现在吸着中的零件，选择编辑零件的行并点击 編輯 ( 编辑 ) 钮。
执行选择零件的认识资料编辑并会出现以下
零件資料教示 ( 零件数据教示 ) 对话框。
图
3.3.3-2
零件資料教示
(
零件数据教示
)
对话框
操作篇
3. 自动生产
3-24
电子零件装着机
SI-G200Mk3 (CS)
变更零件外形以及动作资料的情况，变更该项目值。
需要变更认识资料时，点击 認識資料編輯 ( 认识数据编辑 ) 钮，运用认识资料编辑软件进行变
更。
变更后 , 请点击 認識確認 ( 认识确认 ) 钮 , 输入现在的零件认识资料并判定是否认识及表示
認識結果 ( 认识结果 )。
正常认识时 , 在
認識結果 ( 认识结果 ) 中表示 OK 后。点击 反映至零件資料 ( 反映至零件数
据
) 钮，修正内容并反映至零件资料，关闭对话框。
未正常认识情况时
, 在 認識結果 ( 认识结果 ) 中表示 NG ，因此 , 须修正资料再度认识并执行
认识确认
, 直至正常认识为止。需反复修正资料及认识确认。不想教示所选零件就退出时，点击
取消 ( 取消 ) 钮。 零件資料教示 ( 零件数据教示 ) 对话框消失。
欲执行零件全部教示时，请执行上述的操作。
教示结束后，点击
選擇教示資料 ( 选择教示数据 ) 对话框的 關閉 ( 关闭 ) 钮，回至 動作狀況
(
动作状况 ) 画面。
按操作面板的
START 钮，再激活自动生产。
