操作篇
5. 资料编集
5-96
电子零件装着机
SI-G200Mk3 (CS)
在此，在点击 多連基板編輯 ( 多连基板编辑 ) 钮的状态下，进入多连基板编辑模式。
(1) 对 多連基板編輯 ( 多连基板编辑 ) 进行装着资料编辑
1.1 步骤追加
依指定顺序点击
資料編輯 ( 资料编辑 ) 菜单 → 基板 ( 基板 ) → 裝著 ( 装着 ) → 編輯 ( 编辑 )
→ 追加 ( 追加 ) 。

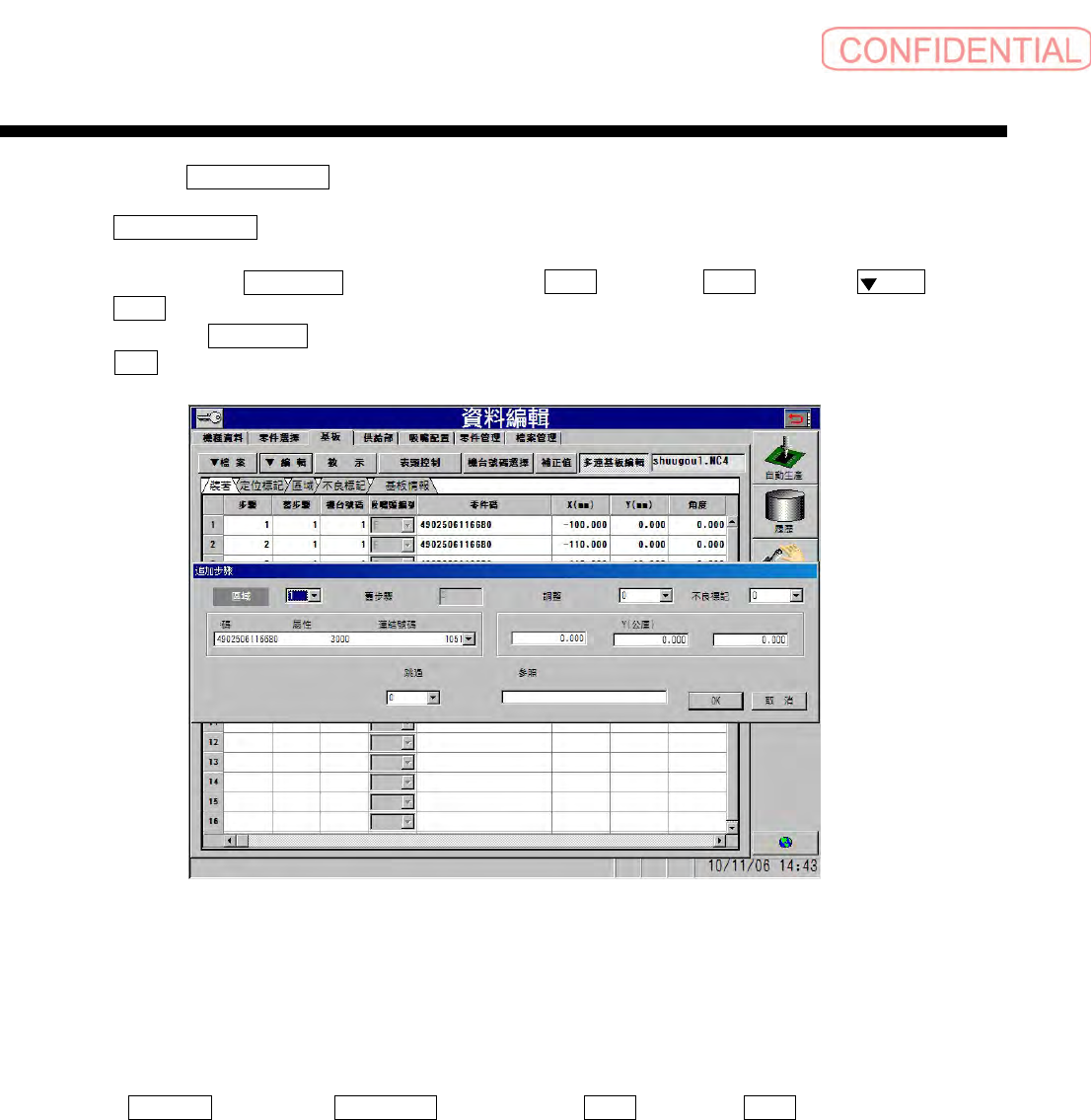

会出现以下
追加步驟 ( 追加步骤 ) 对话框。
按
OK 钮的情况下，区域的步骤将会被追加在最后一行后面。
图
5.4.5-30
追加步骤
1.2 步骤删除
同进行删除步骤一样，将会删除包括相同旧步骤在内的全部步骤。
1.3 步骤变更
• X、 Y 、角度、△ X 、△ Y 、△角度
对这些项目的变更是对包括相同旧步骤的所有步骤，反映区域信息，适用变更。
• 零件碼 ( 零件码 ) 、 供給位置 ( 供给位置 ) 、 跳過 ( 跳过 ) 、 參照 ( 参照 )
对这些项目的变更是对包括相同旧步骤的所有步骤，适用变更。
• 上述以外的项目不能进行变更。
1.4 装着教示
对包括相同旧步骤的所有步骤，反映区域信息，适用变更。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-97
(2) 对 多連基板編輯 ( 多连基板编辑 ) 编辑定位标记的资料
2.1 定位标记设定追加、删除、变更
无法进行追加、删除、变更。
2.2 定位标记点的追加、删除、变更、教示
• 不能进行追加和删除。
• 可以进行变更和教示。如下所示，适用于向其它定位标记的点的变更。
(A) 取得包含已经变更的定位标记点的定位标记设定。
(B) 取得正在使用的定位标记设定步骤的旧步骤。
(C) 取得有旧步骤的全部步骤。
(D) 取得现有全部步骤的定位标记的点。
(E) 对所取得全部定位标记点，反映区域信息，适用变更。
• 作为例外，诸如下列的各种情况，不适用向其它定位标记点的变更。
(A)
区域信息的定位 ID 全部被定义为 0 以外的情况。
(B) 未被定义为装着信息的定位 ID 的情况。
2.3 定位标记型式的追加、删除、变更
无法进行追加、删除、变更。
(3) 对 多連基板編輯 ( 多连基板编辑 ) 编辑不良标记资料
3.1 不良标记的追加、删除、变更、教示
• 无法进行追加、删除。
• 可以进行变更、教示。如下所示，适用于向其它的不良标记的变更。
(A) 取得使用变更后不良标记步骤的旧步骤。
(B)
取得包括相同旧步骤的所有步骤。
(C) 取得已有所有步骤的不良标记。
(D)
对已获取所有步骤的不良标记 ，反映出区域信息，适用变更。
•
作为例外，下列情况的变更，即使是进行教示，也不适用向其它不良标记的变更。
(A) 区域信息的不良标记 ID 被全部定义为 0 以外的情况。
(B) 未被定义为装着信息的不良标记 ID 的情况。
3.2 不良标记形式的追加、删除和变更。
无法进行追加、删除、变更。
操作篇
5. 资料编集
5-98
电子零件装着机
SI-G200Mk3 (CS)
(4)
对 多連基板 ( 多连基板 ) 编辑区域资料。
4.1 区域的追加、删除、变更标记、教示
•
无法进行追加、删除。
• 不良标记 ID、定位标记 ID 无法进行变更。
• 对不良标记 ID，定位标记 ID 以外项目的变更以及教示，对有相同区域 ID 的所有装着信
息的步骤，反映区域信息，适用变更。
• 即使对上述步骤使用的所有不良标记和定位标记反映区域信息，都适用变更以及教示的结
果。
• 作为例外，以下的情况，向定位标记和不良标记变更不适用。
(A) 区域信息的不良标记 ID 全部被定义为 0 以外的情况下，不能进行不良标记的变更。
(B) 区域信息的定位标记 ID 全部被定义为 0 以外的情况下，不能进行定位标记的变更。
(5)
ID 删除和号码矫正
装着信息步骤中使用的区域
ID、定位标记设定 ID、不良标记 ID、以及其中正在被使用的
定位标记点
ID、定位形式 ID 和不良标记形式 ID，不能被删除。
并且，删除这些
ID 中没有被装着信息步骤使用的 ID 时，即使是正在被使用的 ID 也能进
行号码矫正。
