零件认识数据制作篇 2 . 顺序 2-8 电子零件装着机 SI-G200Mk3 (CS) 执行 電極位置的 設定 ( 电极位置的设定 ) 2 项后，点击 生成開始 ( 生成开始 ) 进行认 识数据生成。 生成后，点击 向認識設定移動 ( 向认识设定移动 ) 进行认识数据验证 。 · 生成不顺利时，请挪一挪 电极位置，再次点击 生成開始 ( 生成开始 ) 。 · 生成不顺利时，想再次进行数 据确认时，请点击 下一頁 ( 下一页 ) 向本體…
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-7
点击
認識資料的生成 ( 认识数据的生成 ) 画面的 電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追
加
) 。
图
2.1.3-9
認識資料的生成
－
電極追加
(
认识数据的生成
－
电极追加
)
零件监视器中央显示一个圆，用鼠标将其向电极位置前端 ( 脚外侧 ) 移动。点击鼠标右键，确定位
置。
图
2.1.3-10
認識資料的生成
－
電極位置的設定
(
认识数据的生成
－
电极位置的设定
)
零件认识数据制作篇
2. 顺序
2-8
电子零件装着机
SI-G200Mk3 (CS)
执行 電極位置的設定 ( 电极位置的设定 ) 2 项后，点击 生成開始 ( 生成开始 ) 进行认识数据生成。
生成后，点击
向認識設定移動 ( 向认识设定移动 ) 进行认识数据验证。
·
生成不顺利时，请挪一挪电极位置，再次点击
生成開始
(
生成开始
)
。
·
生成不顺利时，想再次进行数据确认时，请点击
下一頁
(
下一页
)
向本體設定移動
(
向本
体设定移动
)
向認識設定移動
(
向认识设定移动
)
，进行数据确认。
图
2.1.3-11
認識資料的生成
(
认识数据的生成
)
画面
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-9

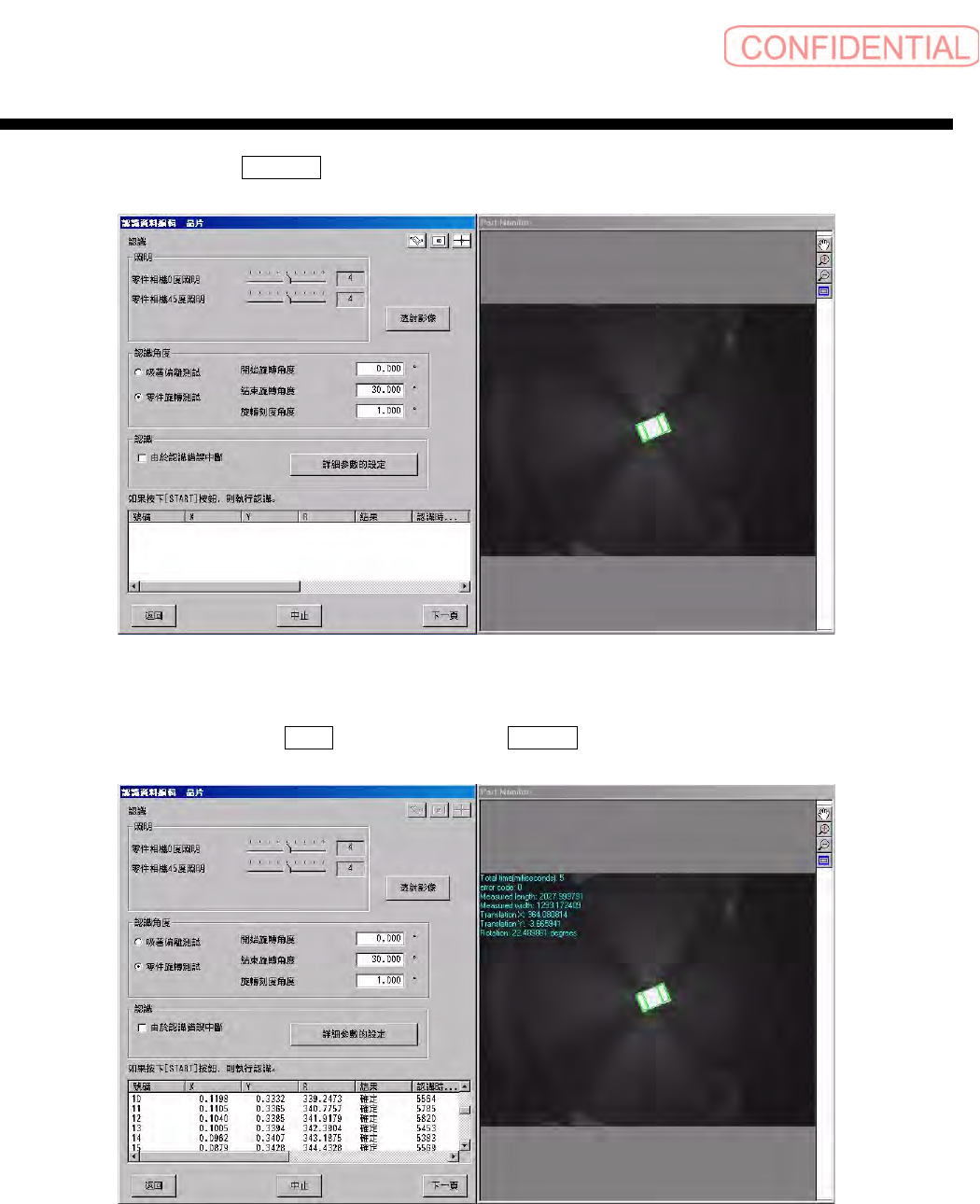

移动到认识设定画面，按
START 钮，则执行认识。
图
2.1.3-12
認識
(
认识
)
设定
画面
认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.3-13
認識
(
认识
)
设定后
