保养篇 2. 维修检查 2-38 电子零件装着机 SI-G200Mk3 (CS) ④按 手動操作 （手动操作）菜单、 軸操作 （轴操作）标签→ R.H 钮的顺序点击。 显示 RN/H 轴的操作画面。 ⑤点 击 絕對移動 （ 绝对移动）钮。 ⑥点 击 RN 轴钮，在角度输入栏中输入 “ 120 ”。 ⑦ 按住操作面板的 ST AR T 钮。所有的 内部旋转轴旋转 120 度，小 齿轮的右 侧螺丝朝向外侧。 ⑧用 10cN • m 的扭矩将…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-37

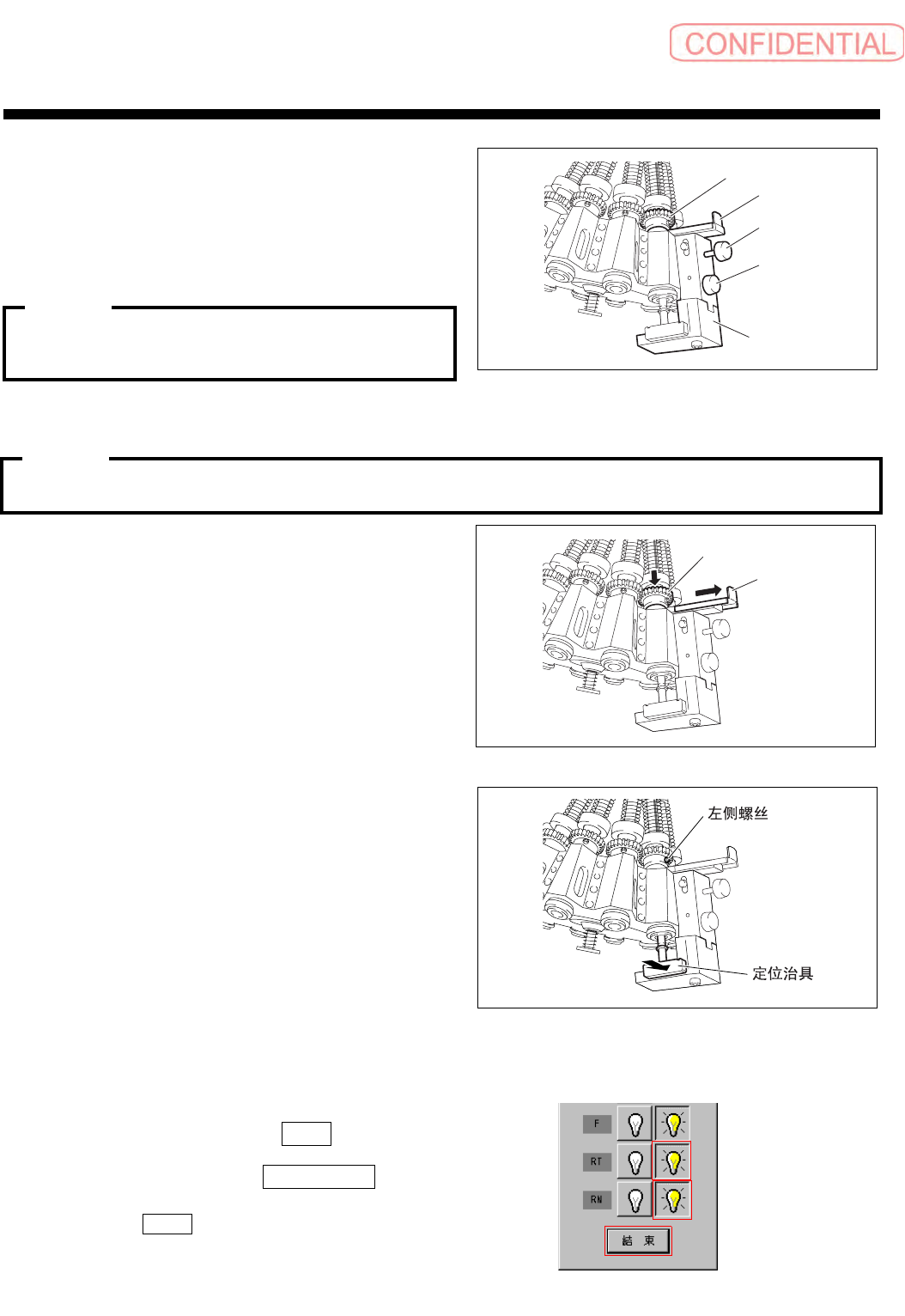

16. 安装吸嘴相位调整治具。
① 确认吸嘴相位调整治具的螺丝
1 已松动。
② 向上提起小齿轮，同时用螺丝
2 拧紧并
安装吸嘴相位调整治具至机械阀安装面
上。
可在已安装定位治具的状态下，安装吸嘴相位
调整治具。
③ 使小齿轮的左侧螺丝对准中心，向上提起小齿轮，同时压入控制杆。
④ 确认小齿轮架在控制杆部的上部，并拧进吸嘴相位调整治具的螺丝
1 。
拧紧吸嘴相位调整治具的螺丝
1 ，则控制杆被固定在从上方按压到的位置。
17. 拉出控制杆，拧紧小齿轮的左侧螺丝。
① 确认将控制杆拉出到外侧，小齿轮会移
向下方。控制杆上架着的小齿轮，会随
着控制杆的拉出向下移动。
② 用手将定位治具推至接触到吸嘴相位调
整治具，确认小齿轮的左侧螺丝朝向吸
嘴头外侧，同时用
10cN•m 的扭矩拧紧
左侧螺丝固定小齿轮。
18. 按照顺序 15 ～ 17 的相同顺序，调整旋转座 No.2 ～ 12 的吸嘴相位，然后拆下吸嘴相位调
整治具和定位治具。
19. 拧紧小齿轮的所有右侧螺丝。
① 在原点偏移画面点击
各軸 （各轴）钮，显示各
轴伺服器画面。
②点击
RT 和 RN 的 伺服器開啟( 伺服器开启 )
钮使 RT 和 RN 的伺服器成为开启状态。
③点击
結束 （结束）钮，关闭各轴伺服器画面。
ᇣ啓䕂
ࠊᴚ
㶎ϱ
㶎ϱ
ఈⳌԡ䇗ᭈ⊏
Ꮊջ㶎ϱ
ᅮԡ⊏
POINT:
POINT:
保养篇
2. 维修检查
2-38
电子零件装着机
SI-G200Mk3 (CS)
④按 手動操作 （手动操作）菜单、軸操作
（轴操作）标签→
R.H 钮的顺序点击。
显示
RN/H 轴的操作画面。
⑤点击
絕對移動 （绝对移动）钮。
⑥点击
RN 轴钮，在角度输入栏中输入
“
120”。
⑦ 按住操作面板的
START 钮。所有的
内部旋转轴旋转
120 度，小齿轮的右
侧螺丝朝向外侧。
⑧用
10cN•m 的扭矩将所有的小齿轮右
侧螺丝拧紧。
20. 安装所有的机械阀。
①用
40cN• m 的扭矩正式拧紧下侧的螺
丝帽。
②用
40cN• m 的扭矩正式拧紧上侧的螺
丝帽。
在拧紧机械阀的螺丝帽时，要按照下侧
•
上侧
的顺序正式拧紧。
21. 测定小齿轮的齿隙。
① 按住操作面板的
ORG 钮，进行装置
的原点复位操作。
②按
手動操作 （手动操作）菜单、軸操作
（轴操作）标签、
XY 钮的顺序点击。
显示
XY 轴的操作画面。
③ 点击移动模式的
微調動作移動 （微调
动作移动）钮。
④ 按住光标钮，将吸嘴头部移动到
X 轴
中央的附近。
⑤点击
結束 （结束）钮，关闭 XY 轴
画面。
ᴎẄ䯔
েջ㶎ϱ
ᡁⶽ㶎ϱߔ
POINT:
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-39

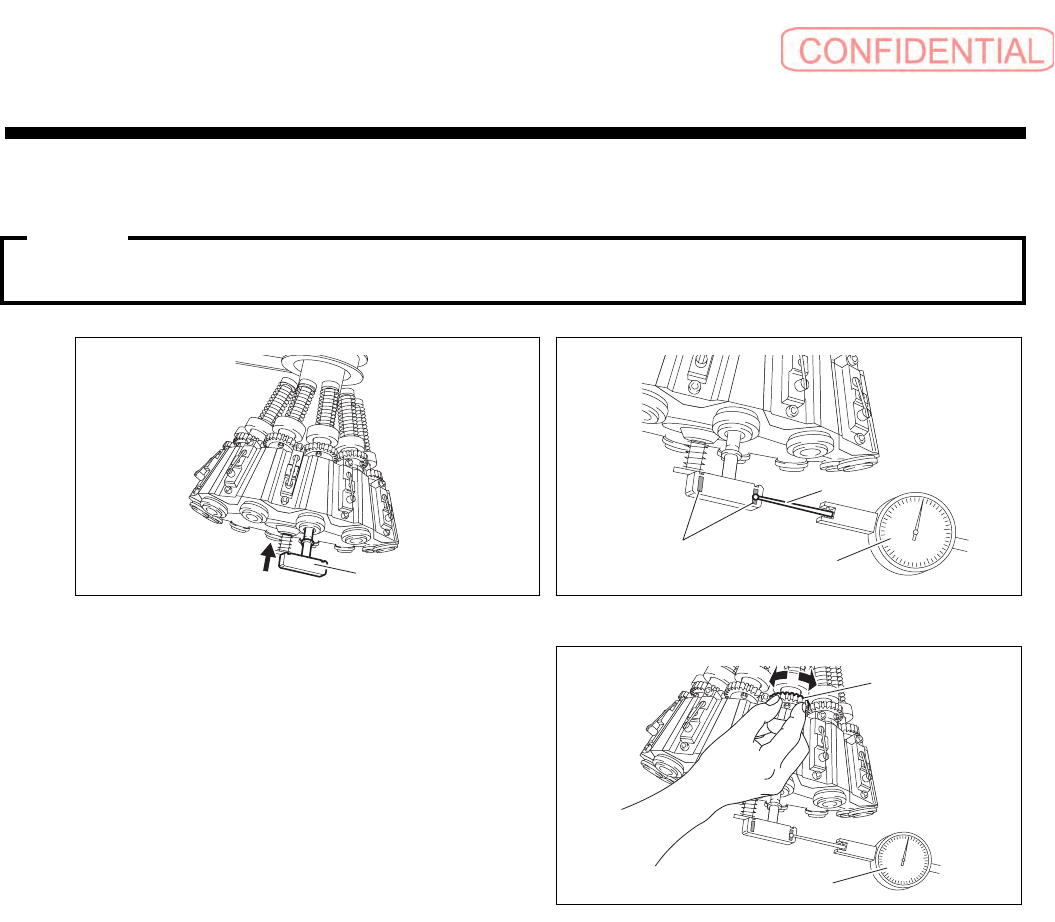

⑥
将定位治具安装到旋转座 No.1 上。
⑦ 让杠杆式百分表的测头接触到定位治具的测定面。
测头需平行接触测定面。
⑧ 用手转动小齿轮，通过杠杆式百分表测定
齿隙尺寸。
规格：
0.14 ～ 0.16 mm
⑨ 按照同样的顺序，确认 No.2 ～ 12 旋转
座小齿轮的齿隙尺寸。
22. 将 VACUUM 断路器返回至 ON 状态。
23. 安装装置背面的下部面板。
⌟༈
⌟ᅮ䴶
ᴴᴚᓣⱒߚ㸼
ᅮԡ⊏
ᇣ啓䕂
ᴴᴚᓣⱒߚ㸼
POINT:
