系统概要篇

1. 系统操作

1-14

电子零件装着机

SI-G200Mk3 (CS)

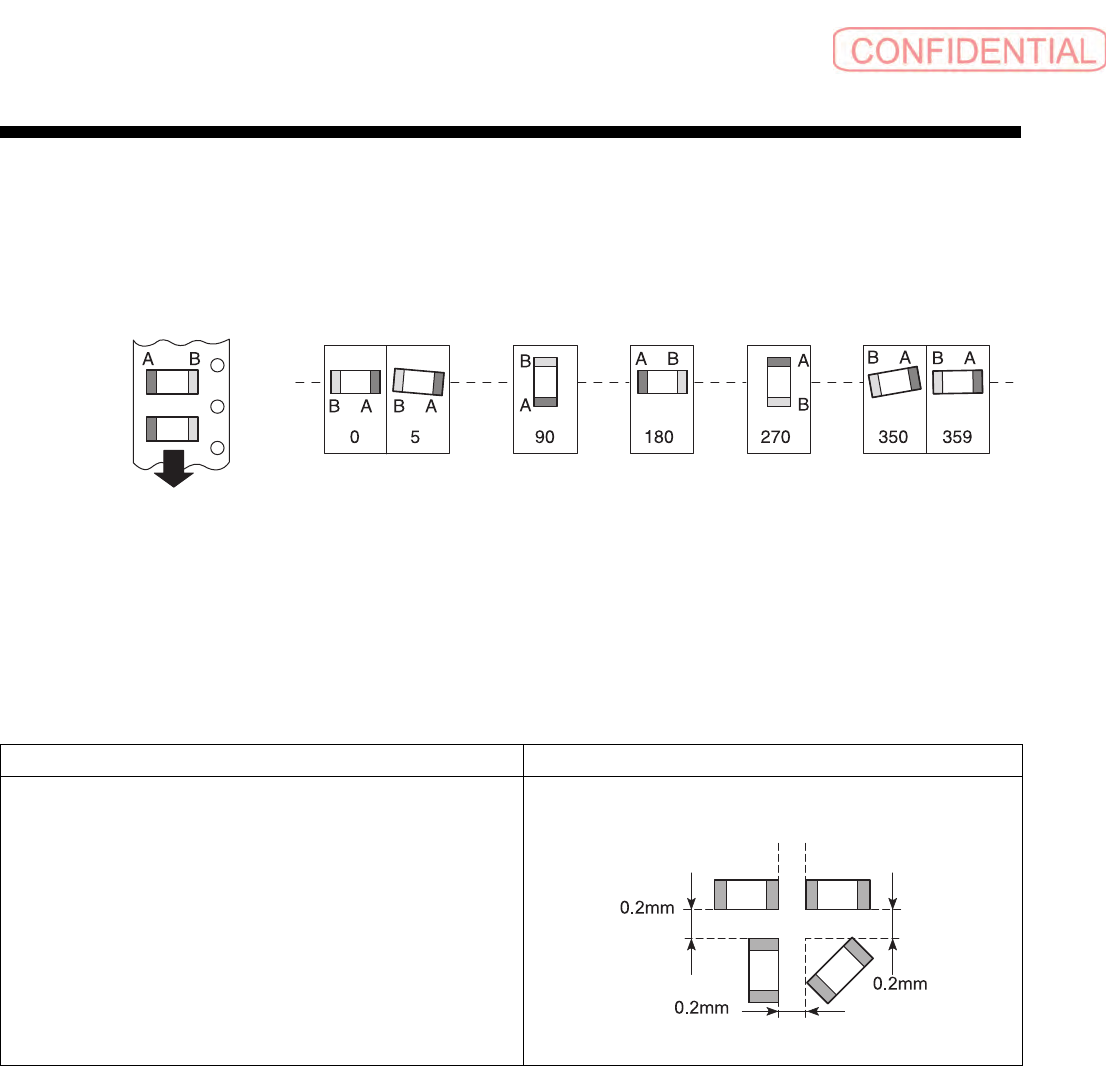

1.3.2 零件装着姿势

如下所示，零件的装着姿势可以设定在 0 °以上至 360°不到的范围内。

1.3.3 相邻零件间的最小间隔 ( 参考 )

请确保相邻零件间的间隔大于下列的数值。

最小间隔数值根据条件变动。

注

1) 关于 0402 的装配请另行商谈。

注

2) 关于相邻 0.2mm ～ 0.1mm 请另行商谈。

零件种类零件最小间隔

·方芯片

0.6

× 0.3, 1.0 × 0.5, 1.6 × 0.8, 2.0 × 1.25

注 1)

XY 方向都是 0.2 mm

注 2)

料带状态

0°以上至 360°不到的范围内

系统概要篇

1. 系统操作

电子零件装着机

SI-G200Mk3 (CS)

1-15

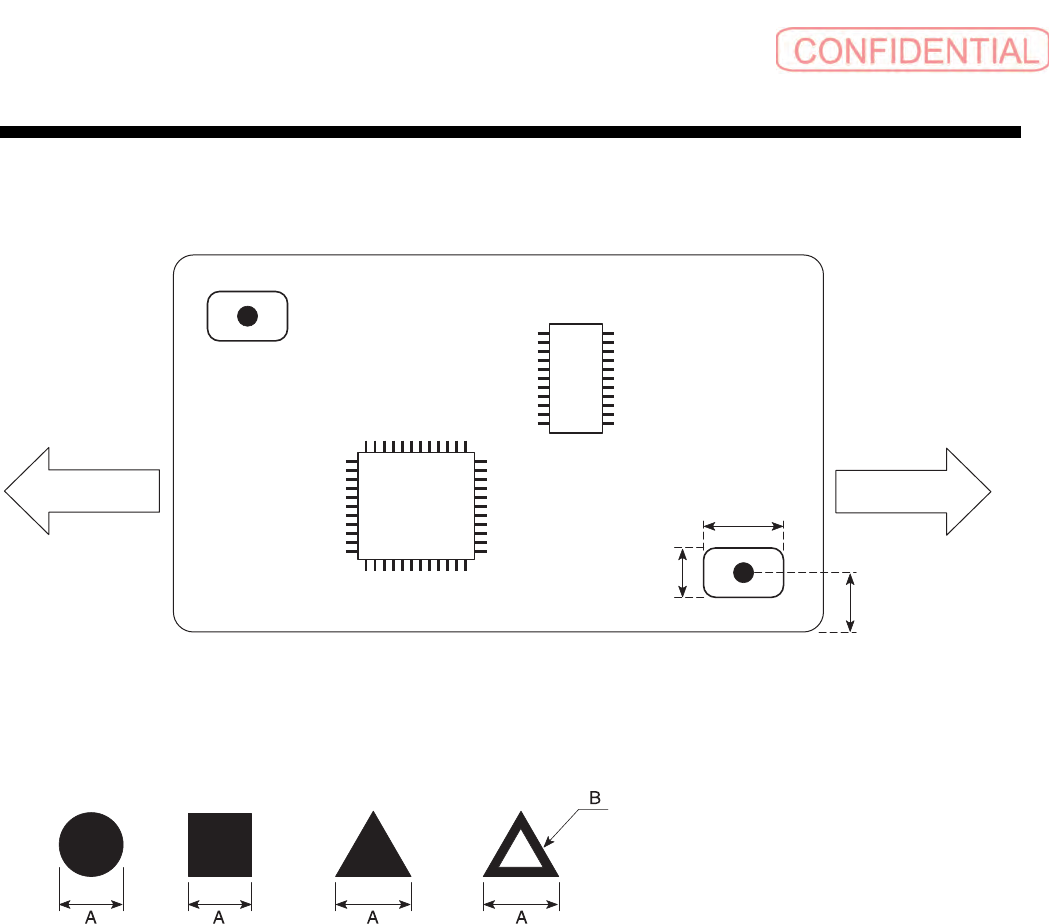

1.3.4 定位标记 ( 基板认识标记 )

定位标记是用基板认识相机认识基板的位置·姿势时的目标标记。请按下面的条件设计。

(1) 认识标记：圆形、正方形、正三角形等。

A 尺寸：0.4mm 以上和 2.0mm 以下， B 尺寸：宽度 0.2mm 以上 * 标记大小有限制。

注

) 　上所述以外的标记也能认识，但是相应的外形宽度尺寸也不同，请另行商谈。

(2) 定位标记处理：

·铜箔 ( 有氧化·腐蚀而不能认识的情况。 )

·焊锡外壳 ( 根据焊锡形状·表面状态不同，有无法认识的情况。 )

(3)

剥下保护膜： 3mm × 4mm 长方形 ( 以定位标记为中心的范围 )

(4)

基板上的位置：基板上 2 个对角处 ( 参照上图 )

(5) 认识定位标记：反射照明 / 灰色认识

(6) 其它：定位标记也可能被放置在丢弃基板内。

基板流动方向

4.5mm 以上

4mm

3mm

系统概要篇

1. 系统操作

1-16

电子零件装着机

SI-G200Mk3 (CS)

1.4 零件供给装置的规格

作为 SI-G200Mk3 零件供给装置，可以由智能供料器 (GIC) （标准 ) 与机械供料器 (GAK)( 选配 )

供给零件。本操作说明书仅介绍智能供料器。

当机械供料器作为选配使用时，请参照别册的 “零件供料器

GAK 系列操作说明书”。

1.4.1 智能供料器的种类

智能供料器的种类（仅使用于 SI-G200Mk3）

※ 供料尺距将根据 SI-G 系列主体侧的零件数据自动更新。

※ 塑料带高度最大可对应至 4.5mm(GIC-0808 时 ) 、或 17mm （使用其他供料器时）

※ 在 GIC-0808 上可配备 8mm 宽的料带。

1.4.2 智能供料器的安装规格

安装在智能供料器上的插槽数与邻接的供料器规格无关，如 1.4.1 表格所示仅与供料器本身的宽度
