保养篇 2. 维修检查 2-68 电子零件装着机 SI-G200Mk3 (CS) 每 6 个月 (6) 内部旋转轴弹簧和吸 嘴弹簧交换 [ 作业功能 ] 内部旋转轴弹簧和吸嘴弹簧会 随着每次的吸着·装着动作 而剧烈运动 , 因此容 易磨损。因为吸嘴 弹簧的磨损而导致的动作不良 会造成不良品出现 , 所以为 了继续确实的吸着·装着动作 , 需要定 期进行交换。 [ 维修检查位置 ] 2 处装 着吸嘴头的内部旋转轴弹簧 (2 种各 1 根 …
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-67
每
6 个月
(5) 吸嘴 O 型环弹簧的交换
[作业功能]
因为上下动作吸嘴
, 使装着动作内部的吸嘴 O 型环随着每次的吸着·装着动作而反复往返的负
荷
, 容易疲劳。由于吸嘴 O 型环的功能降低而导致的动作不良会造成不良品出现 , 所以为了继
续确实的吸着·装着动作
, 需要定时交换。
[维修检查位置]
2 处装着吸嘴头的吸嘴 O 型环弹簧 ( 各 12 个 ) 。
[ 维修检查时要准备的物品 ]
干净抹布、吸嘴
O 型环 24 个。
[作业顺序]
1. 手持吸嘴，使其缓缓下降。
2. 不要将吸嘴拔下，内部旋转轴即使下降一点也行。
3. 进行这个动作 4 、 5 次，即使有一次不行也请交换吸嘴 O 型环。
吸嘴
保养篇
2. 维修检查
2-68
电子零件装着机
SI-G200Mk3 (CS)
每 6 个月
(6) 内部旋转轴弹簧和吸嘴弹簧交换
[ 作业功能 ]
内部旋转轴弹簧和吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动
, 因此容易磨损。因为吸嘴
弹簧的磨损而导致的动作不良会造成不良品出现
, 所以为了继续确实的吸着·装着动作 , 需要定
期进行交换。
[ 维修检查位置 ]
2 处装着吸嘴头的内部旋转轴弹簧 (2 种各 1 根 )( 各 12 个 )
2
处装着吸嘴头的内部旋转轴弹簧 ( 各 12 根 )
[ 维修检查时要准备的物品 ]
内部旋转轴弹簧
24 套 (2 种各 24 根 ) 细铁丝、干净抹布、棉棒、 THK-AFC 润滑油 (THK 制 ) 、
多用润滑油
( 美国 Wynn Oil Company 制 ) 、吸嘴弹簧 24 根、清理气枪、弹簧押头定位片 (2-
683-239-**)
、弹簧押头起伏杆 (2-683-240-**)
[ 作业顺序 ]
为了保养内部旋转轴及其周边各零件的装着精度，制造时已进行了严密的定位。需对拆卸下来的
内部旋转轴零件进行区分管理以免和其他索引下的零件混合。组装时请注意组装同一个索引下相
同组合中的零件。
1. 为了防止误动作，需在进行作业前按下紧急
停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一步
作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装弹
簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟前
拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转轴弹簧 （2 种各 1 根）和弹簧
支架。
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
小心 :
小心 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-69

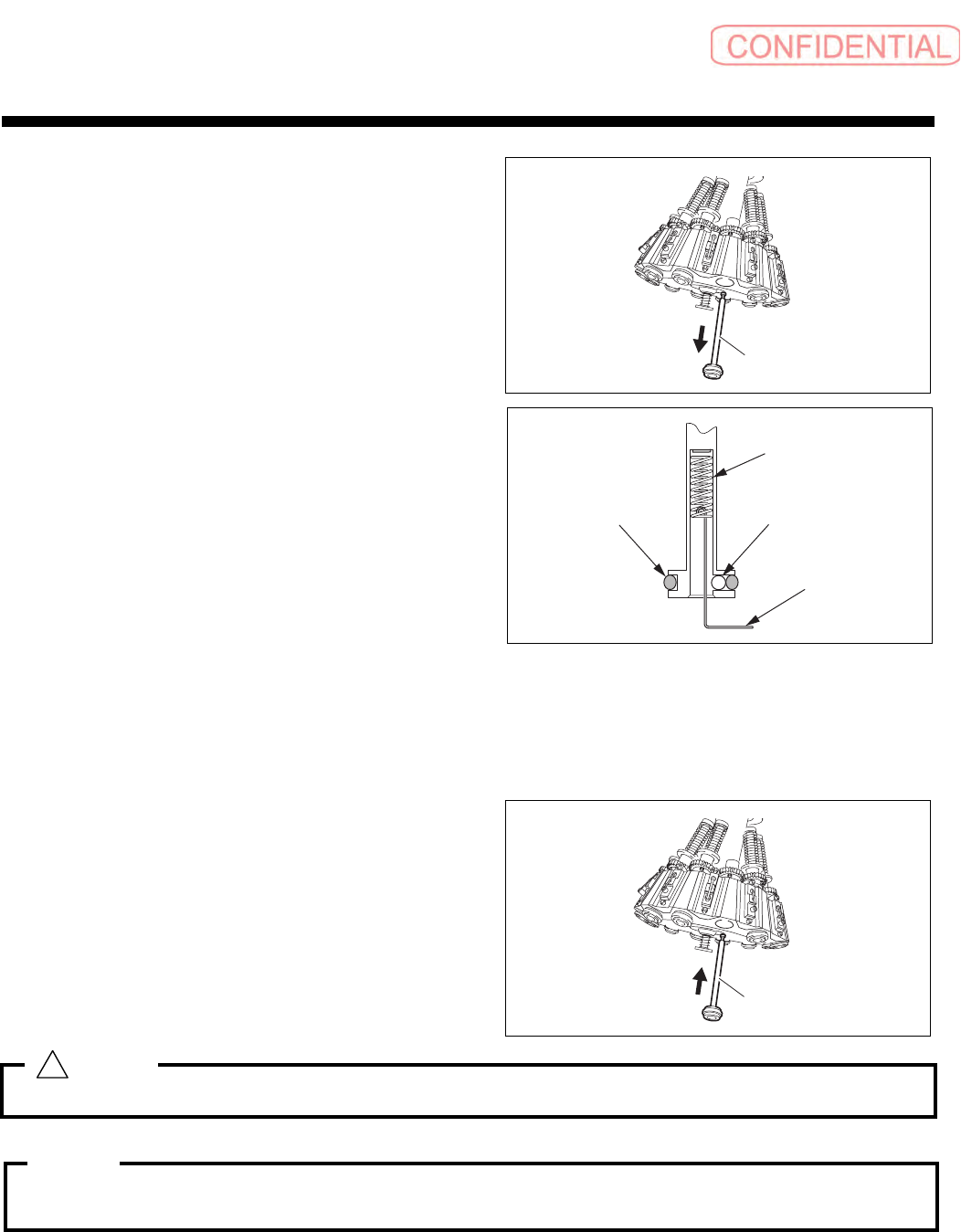

5. 从下方拔出内部旋转轴。
6. 用带钩细金属线，将吸嘴弹簧取出。
7. 在没有取下吸嘴 O 型环的状态下，用手压住弹簧，将新吸嘴弹簧装入内部旋转轴。
8. 取下吸嘴 O 型环。
9. 在φ2 钢珠上涂上薄薄的多用润滑油 No.2，放置到内部旋转轴的孔上。
10. 注意不要让放到内部旋转轴中的钢珠掉落，同时嵌入新的吸嘴 O 型环。
11. 安装内部旋转轴。
① 用清洁的压缩空气吹去内部旋转轴空气
通路孔及表面的污垢。
② 在内部旋转轴表面及槽部涂上一层薄薄
的
AFC 润滑油，至看不出 AFC 润滑油
颜色，然后擦去多余的润滑油。
③ 使内部旋转轴的激光打印刻印和锡球衬
套装置的激光打印刻印对准相同方向，
从吸嘴头下侧插入内部旋转轴。
如果不将内部旋转轴对准锡球衬套托架刻印方向，就无法吸着。必须使刻印的朝向一致。
多余的润滑油会因离心力飞溅、粘附在基板及零件上而造成产品质量不合格及吸着率降低，因此
多余的润滑油必须擦除。
ݙ䚼ᮟ䕀䕈
吸嘴弹簧
2mm 刚球
细金属线
吸嘴
O 型环
ݙ䚼ᮟ䕀䕈
警告 :
!
注意 :
