零件认识数据制作篇 2 . 顺序 2-72 电子零件装着机 SI-G200Mk3 (CS) 为了将认识的零件从吸嘴上取 下，执行 零件廢棄 ( 零件废弃 ) ， 取下零件后，点击 認識結束 ( 认识 结束 ) 按 钮。 图 2.1.8-17 零件廢棄 ( 零件废弃 ) 画面 返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮， 将数据写入零件管理表里。 图 2.1.8-18 零件管理－更新 ( 零件管理－更新 ) 画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-71
若认识结果满意，点击
下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存储 ) 画面。点击 資料存儲 ( 数据存
储
) 钮， 储存数据后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软件
调出向导
) 画面。
图
2.1.8-15
資料存儲
(
数据存储
)
画面
返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向导 ) 画面后，点击 零件廢棄 ( 零件废弃 )
钮，结束。
图
2.1.8-16
結束
(
结束
)
画面
零件认识数据制作篇
2. 顺序
2-72
电子零件装着机
SI-G200Mk3 (CS)
为了将认识的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 ) ，取下零件后，点击 認識結束 ( 认识
结束
) 按 钮。
图
2.1.8-17
零件廢棄
(
零件废弃
)
画面
返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
2.1.8-18
零件管理－更新
(
零件管理－更新
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-73
零件信息被登录到零件管理表里，结束。

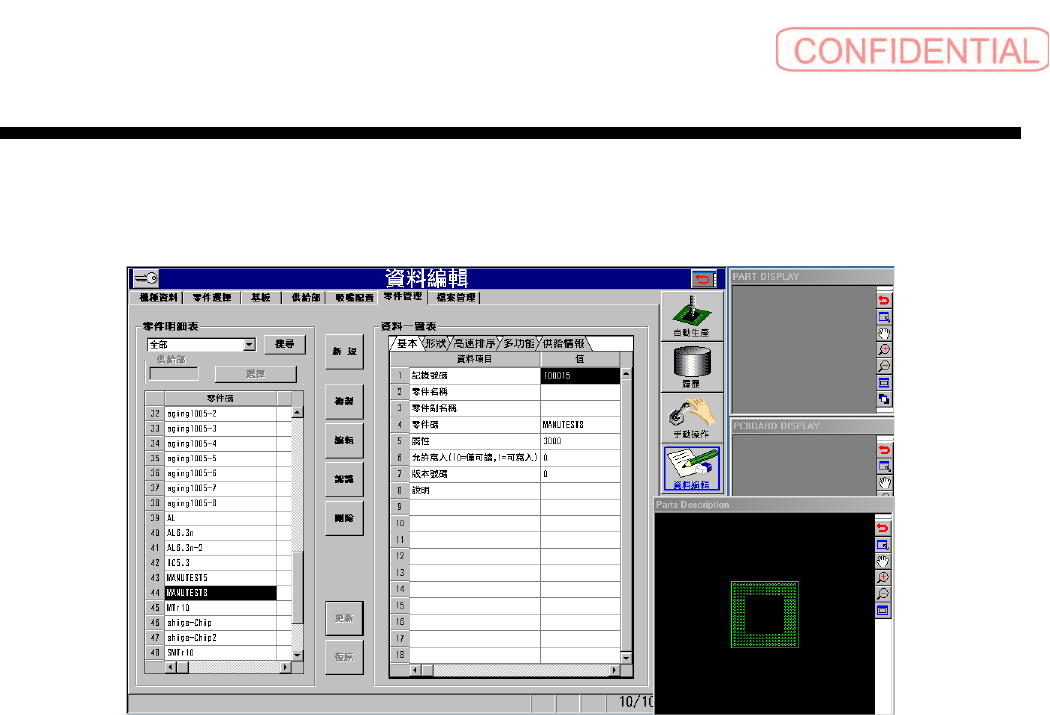

图
2.1.8-19
零件管理
(
零件管理
)
画面
