零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-15 显示脚信息设定画面，点击 圖解說明 ( 图解说明 ) 钮， 参考显示的脚参数内容，输入各项 目，点击 下一頁 ( 下一页 ) 。 ( 该 画面的项目输入，通过 關閉 ( 关闭 ) 点击，能够全 部跳过 ) 图 2.1.4-2 腳情報 ( 脚信息 ) 输入画面 图 2.1.4-3 圖解說明 ( 图解说明 ) 画面
零件认识数据制作篇
2. 顺序
2-14
电子零件装着机
SI-G200Mk3 (CS)
2.1.4 脚零件的数据生成

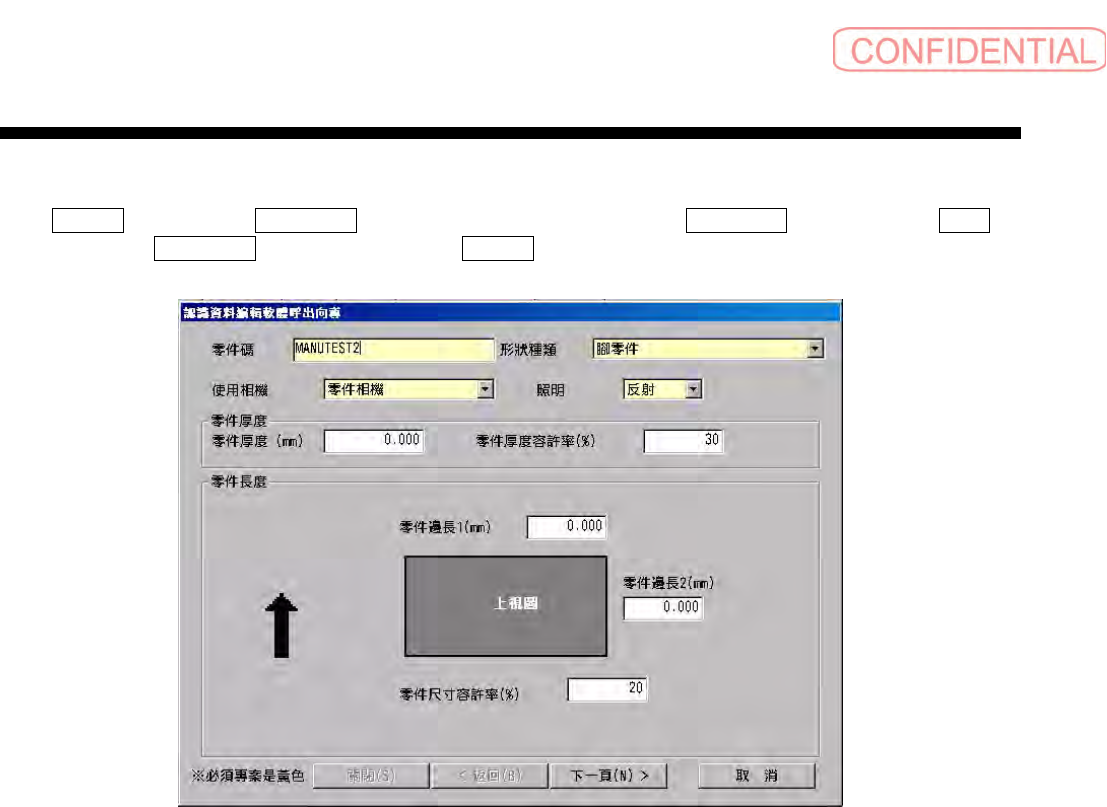

输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择脚零件，选择 使用相機 ( 使用相机 ) 、 照明
(
照明 ) 、 输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。
图
2.1.4-1
基本信息
(
基本信息
)
输入画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-15

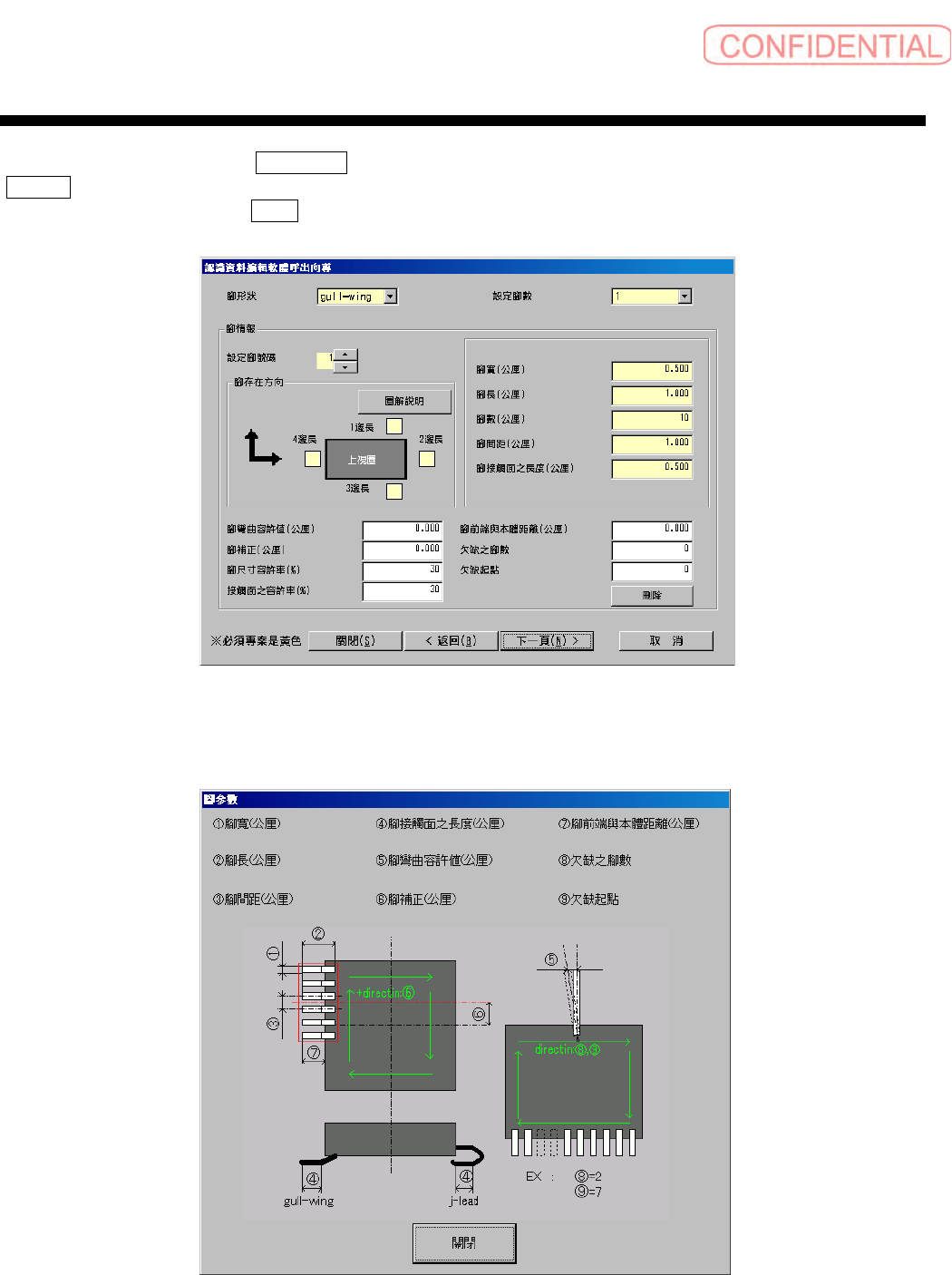

显示脚信息设定画面，点击
圖解說明 ( 图解说明 ) 钮，参考显示的脚参数内容，输入各项目，点击
下一頁 ( 下一页 ) 。
( 该画面的项目输入，通过 關閉 ( 关闭 ) 点击，能够全部跳过 )
图
2.1.4-2
腳情報
(
脚信息
)
输入画面
图
2.1.4-3
圖解說明
(
图解说明
)
画面
零件认识数据制作篇
2. 顺序
2-16
电子零件装着机
SI-G200Mk3 (CS)

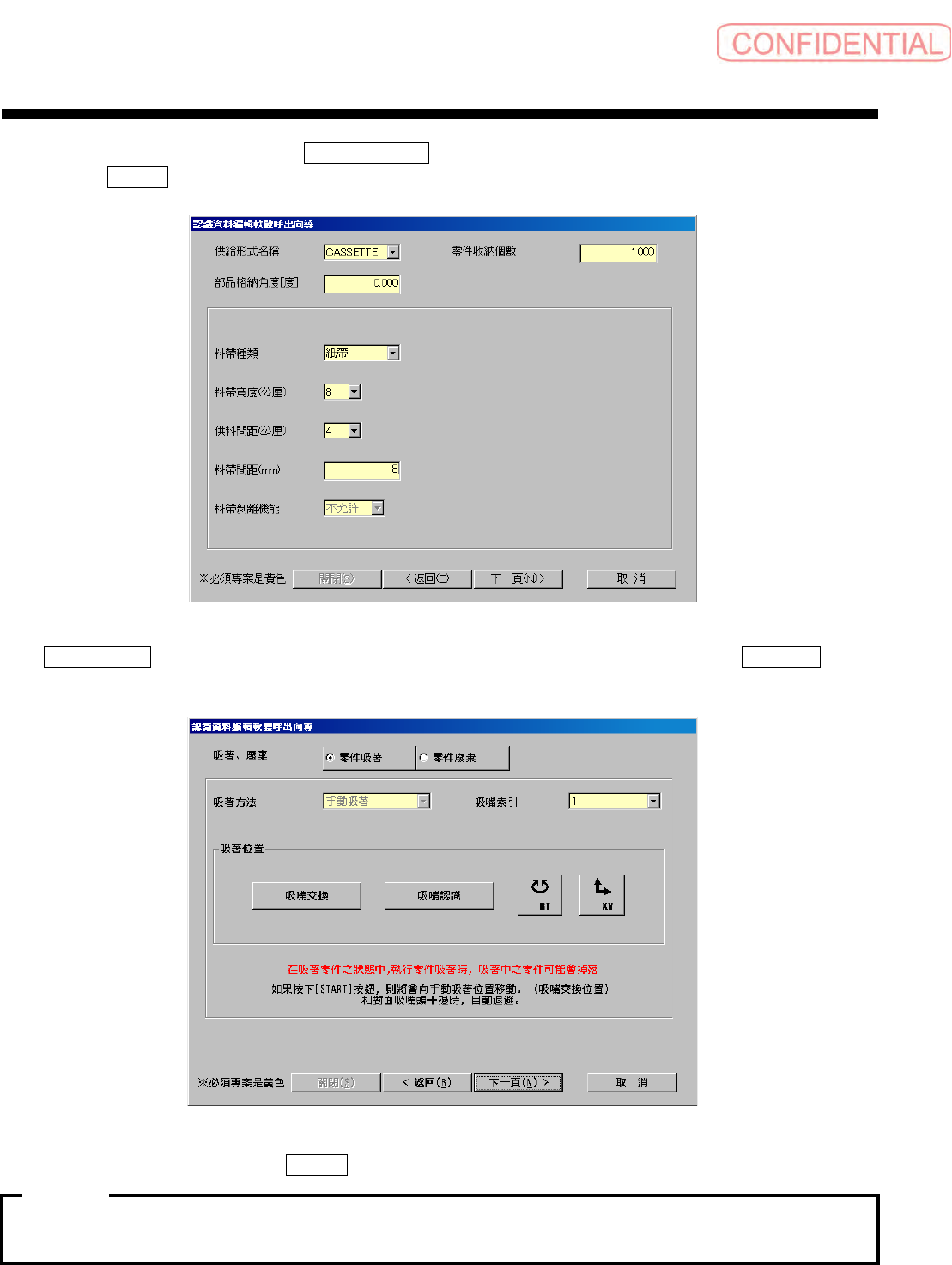

显示供给部信息输入画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当的信息。换行输入完
成后，点击
下一頁 ( 下一页 ) 。
图
2.1.4-4
供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 ) ，所以请选择吸着吸嘴，按 START 钮。
将吸嘴头移动至手动吸着位置。
图
2.1.4-5
吸著廢棄
(
吸着废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 ) 钮。
·
从供料器等开始进行自动吸着的信息，需要输入基本信息输入画面的零件长度。
·
从供给部进行零件的自动吸着时，吸着前，请安装所使用的吸嘴，向供给部供给零件。
注意 :
