操作篇 5. 资料编集 5-62 电子零件装着机 SI-G200Mk3 (CS) [ 画面说明 ] 定位標記形式 ( 定位标记形式 ) 将基板上的 定位標 記形式 ( 定位 标记形式 ) 由列表的第一行 开始输入。三角的 定位標記 ( 定位 标记 ) 方向以不同的标记输入 。 顏色‧形狀 ( 颜色 · 形状 ) 定位标记有以下的种类。 判定值 ( 判定值 ) 值是 1 ～ 1000 (1000 比较严格 ) 形状的一致指数。 照明層級 …
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-61
坐标位置的教示完毕后，点击
執行認識 ( 执行认识 ) 钮，确认定位点是否可认识。
认识成功时，主画面左下角会出现 “定位标记认识成功”的信息。
认识失败时，同样的，会出现 “定位标记认识失败”的信息，调整基板相机照明等后，请再点
击
執行認識 ( 执行认识 ) 钮，执行认识确认。
有关全部的定位点
ID，执行上述的操作。
教示完毕后，点击
結束 ( 结束 ) 钮。关闭 教示定位標記點 ( 教示定位点标记点 ) 对话框。
点击
▼檔案 ( ▼文件 ) 菜单的 儲存 ( 储存 ) 钮，储存已教示的资料。
·定位点的坐标位置是将零件以装着坐标位置为基准点。执行教示时，教示的基板为主要基板，
用其机种资料生产全部的基板。
·根据设计好定位点坐标位置的基板资料，输入时，不执行教示的基板完成精度会提高。
·做为定位点
ID
对象，未连结位于装着的定位点时，无法点击
執行認識
(
执行认识
)
钮。
注意 :
操作篇
5. 资料编集
5-62
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
定位標記形式 ( 定位标记形式 )
将基板上的 定位標記形式 ( 定位标记形式 ) 由列表的第一行开始输入。三角的 定位標記 ( 定位
标记
) 方向以不同的标记输入。
顏色‧形狀 ( 颜色· 形状 )
定位标记有以下的种类。
判定值 ( 判定值 )
值是 1 ～ 1000 (1000 比较严格 ) 形状的一致指数。
照明層級 ( 照明层级 ) ： 输入定位认识时的照明层级 (1 ～ 8)。
尺寸容許範圍 ( 尺寸容许范围 )
一般输入 “0 ”。对于标记尺寸 X,Y , 将找到的标记的尺寸容许范围以百分比输入表示。也可使
用于认识结果的判断。
定位標記點 ( 定位标记点 )
输入 定位標記形式 ( 定位标记形式 ) 的基板上的坐标位置及认识范围等。
形状
方向
白
黑
轮廓
无
无
无
无
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-63

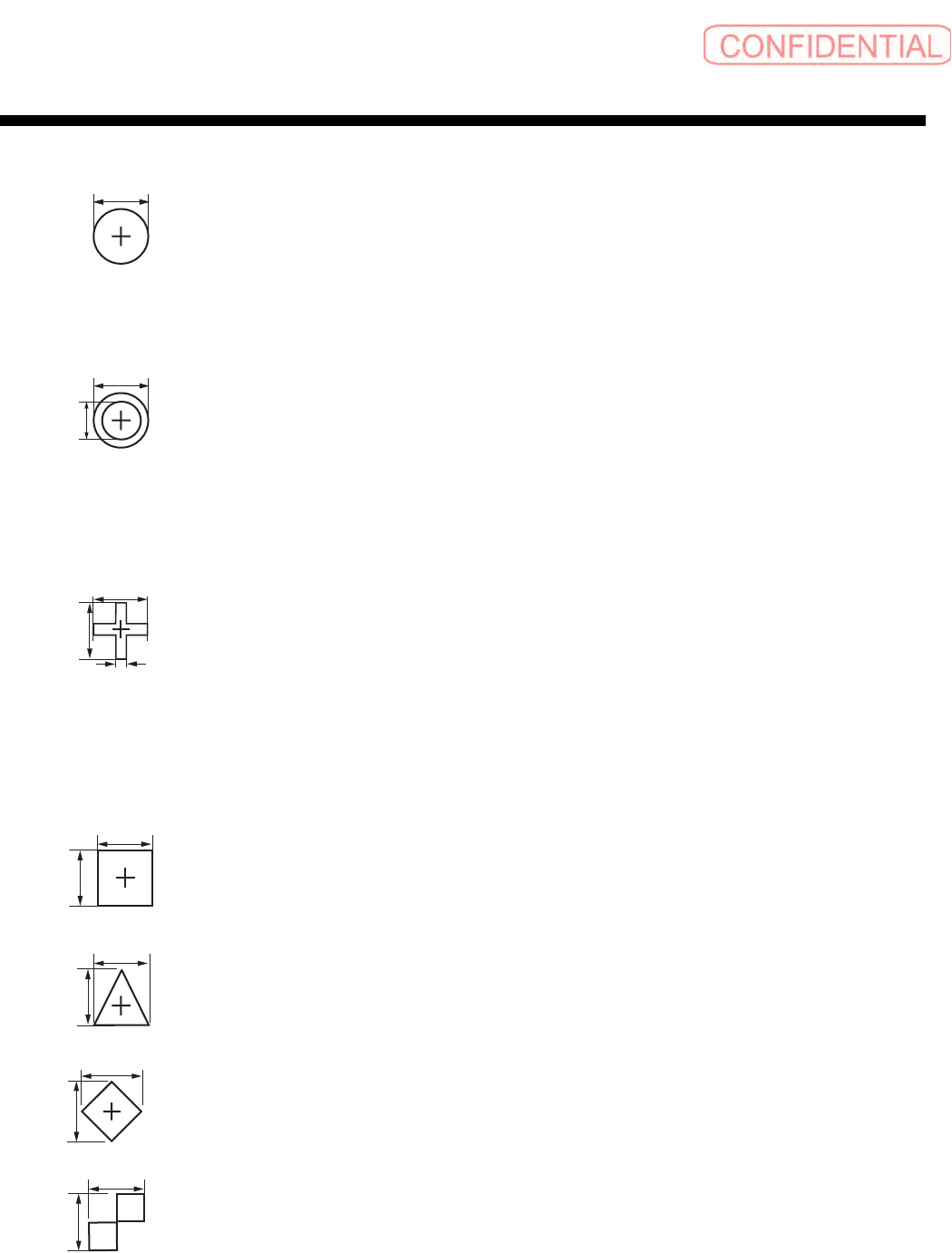

选择圆形 （白、黑）的场合
直径：输入圆的直径。
选择圆形 （二重）形状的场合
外侧直径：输入外侧圆的直径。
内侧直径：输入内侧圆的直径。
选择十字形形状的场合
宽度：
输入宽度。
高度：输入高度。
厚度：输入厚度。
选择圆形、十字形以外形状的场合
宽度：
输入宽度。
高度：输入高度。
直径
外侧
内侧
宽度
高度
厚度
宽度
高度
宽度
高度
宽度
高度
宽度
高度
