操作篇
4. 手动操作
4-24
电子零件装着机
SI-G200Mk3 (CS)
4.2.2 基板操作
可操作确认基板的定位及操作搬入·搬出的单独动作，组合成一连贯动作。
4.2.2.1 基板定位操作
[ 概要 ]
操作基板定位时，执行下列的一连贯动作。
基板定位
: 固定板装置上升 ( 夹板 ) → 基准针下降
基板定位解除
: 基准针下降 → 固定板装置 （夹板）下降
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 基板搬送 ( 基板搬送 ) 标签，会显示以下的 基板搬送
(
基板搬送 ) 画面。

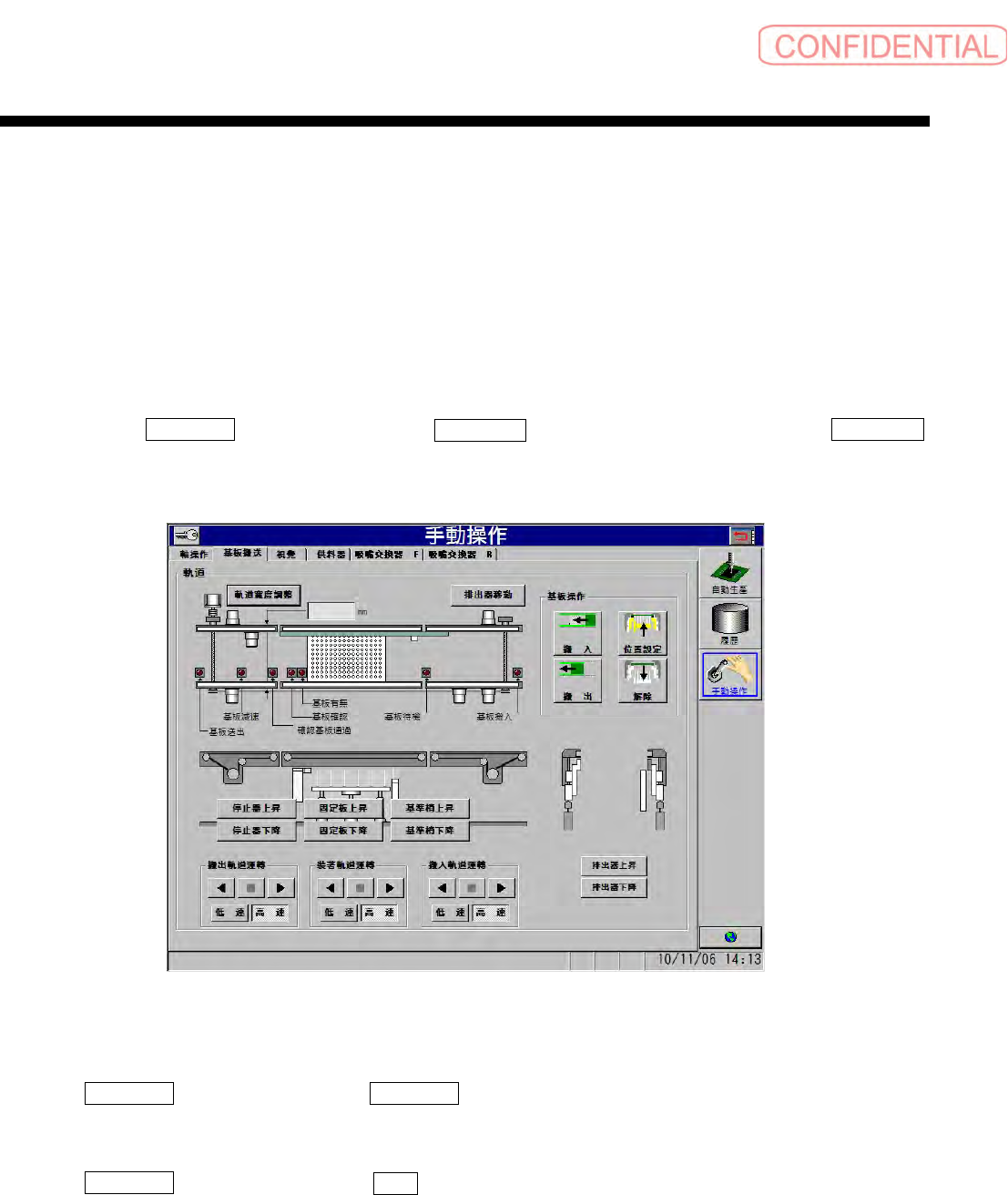

图
4.2.2.1
手動操作－ 基板搬送
(
手动操作－ 基板搬送
)
操作
基板定位时
点击
基板操作 ( 基板操作 ) 框内的 位置設定 ( 位置设定 ) 钮，开始一连贯的定位动作，以便在
装着位置内固定基板。
解除基板定位时
点击
基板操作 ( 基板操作 ) 框内的 解除 ( 解除 ) 钮，开始一连贯的解除动作，使基板成为可搬
出状态。
电子零件装着机 SI-G200Mk3 (CS)
4-25
操作篇
4. 手动操作
4.2.2.2 基板搬入·搬出的操作
[ 概要 ]
操作基板搬入·搬出时，执行下列一连贯的动作。
搬入操作 ：停止器上升 → 将基板由搬入轨道搬送至搬出轨道 → 停止器下降
搬出操作 ：解除基板定位
→ 搬出基板
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 基板搬送 ( 基板搬送 ) 标签，会显示以下的 基板搬送
(
基板搬送 ) 画面。
图
4.2.2.2
手動操作－ 基板搬送
(
手动操作－ 基板搬送
)
画面
要执行基板搬入操作
点击
基板操作 ( 基板操作 ) 框内 搬入 ( 搬入 ) 钮。执行一连贯的基板搬入动作并停止。
要执行基板搬出操作
点击
基板操作 ( 基板操作 ) 框内 搬出 ( 搬出 ) 钮。执行一连贯的基板搬出动作并停止。
操作篇
4. 手动操作
4-26
电子零件装着机
SI-G200Mk3 (CS)
4.3 输入 / 输出信号的显示 （需要管理者以上的使用者层级）
可以显示输入输出信号的当前状态。
对
SI-G200Mk3 的设定、调整、保养、故障诊断等都有效。
执行这个操作需要有管理者以上的使用者层级。
关于输入
/
输出信号的明细情况，请参照
“
保养篇
3.
输入以及输出信号表
”
。
4.3.1 输入信号的状态表示
[ 概要 ]
表示由 SI-G200Mk3 内部及前后装置所发出的输入信号。操作欲见的信号，有效诊断 SI-
G200Mk3
的设定、调整、维修及故障。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 輸入 / 輸出 ( 输入 / 输出 ) 标签 → 輸入 ( 输入 ) 标
签
, 会出现以下的 信號名稱 / 狀態 ( 信号名称 / 状态 ) 画面。
图
4.3.1
手動操作－ 輸 入 / 輸 出
(
手动操作－ 输入
/
输出
)
画面
点击希望的 序列輸入 / 輸出 ( 序列输入 / 输出 ) 或 SY-MC 輸入 / 輸出 (SY-MC 输入 / 输出 )
钮。
使用在
裝置號碼 ( 装置号码 ) 框的 ▲ ▼ 调整钮，选择希望输入信号装置并表示输入信号的现
在状态。
[ 輸入 / 輸出 ( 输入 / 输出 ) 画面说明 ]
通过一览表显示已选定的装置号码名称的 16 项输入状态。显示信号名称的横向 LED 标志显示
信号灯
HIGH （ ON）状态和 LOW （ OFF）状态。
明亮的状态
: HIGH （ ON）状态
黑暗的状态
: LOW （ OFF）状态
右面
LOW/HIGH 2 框显示各自信号灯 HIGH （ ON）和 LOW （ OFF）状态。蓝色文字显示
当前的状态。
注意 :
