操作篇
2. 操作画面构成
电子零件装着机 SI-G200Mk3 (CS)
2-1
2. 操作画面构成
2.1 画面操作的概要
2.1.1 画面的基本操作
[ 操作功能 ]
学习 SI-G200Mk3 电源接入后的画面基本操作。
[ 操作顺序 ]

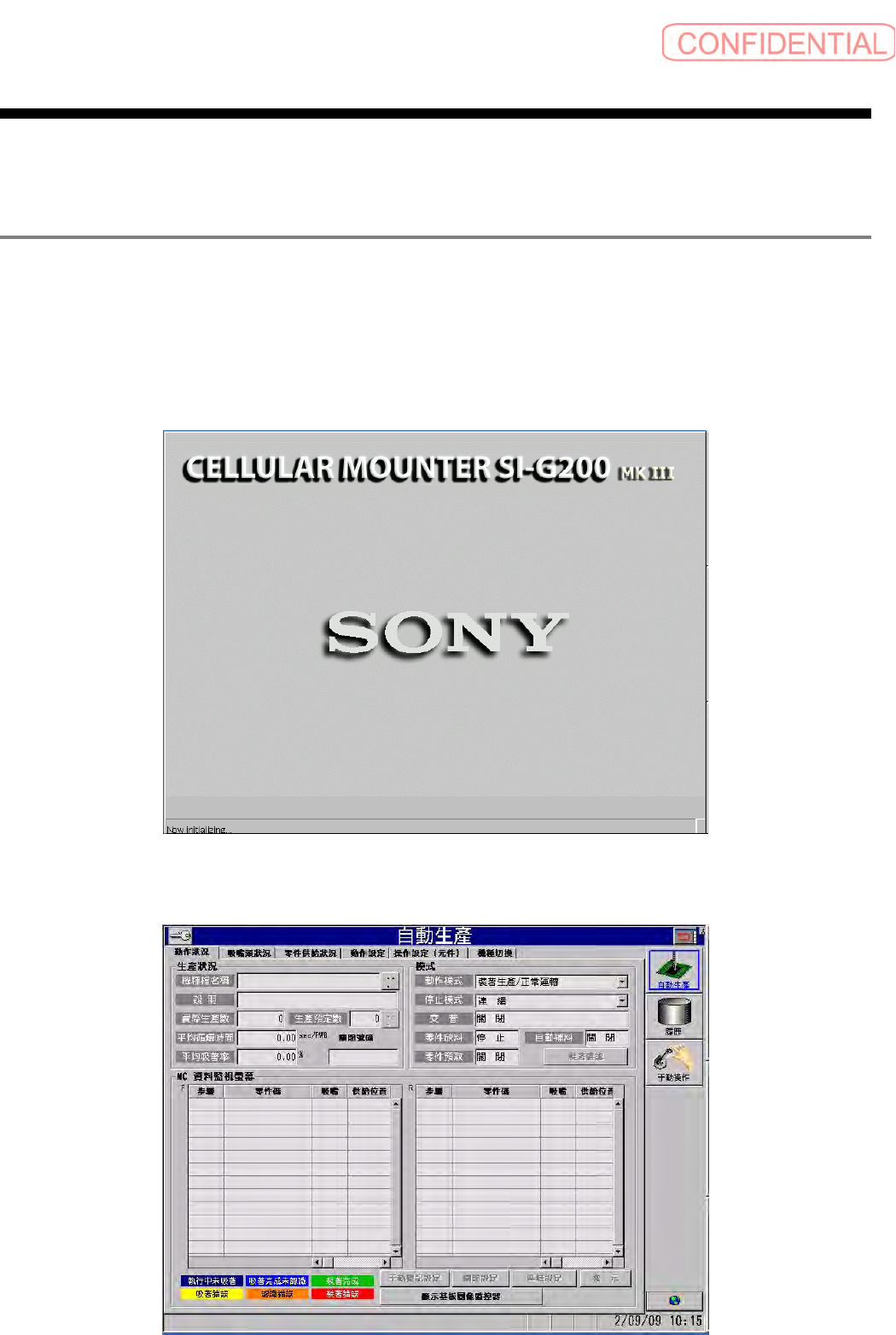

遵照 [1. 系统操作 ] 接入 SI-G200Mk3 电源，出现下列画面。
稍候片刻，装置的运转准备结束，出现下列画面。
图
2.1.1-1
图
2.1.1-2
自動生產－動作狀況
(
自动生产－动作状况
)
画面
操作篇
2. 操作画面构成
2-2
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
画面的操作是基于 Windows 2000 的对话形式。
将鼠标置于
钮 上，点击左键，那个钮具有的功能就执行。这个钮
操作在必要的情况下，本书中仅记述为 “点击
功能 钮”。
将鼠标置于任意
标签 ，点击左键，该标签被选中。这个标签的操
作在必要的情况下，本书中仅记述为 “点击
○○ 标签”。
在文本框中有显示
SI-G200Mk3 内部的信息和可以输入文字两种
情况。
在机台中，有显示
SI-G200Mk3 内部的信息和可以输入文字两种情况。
输入文字时，将鼠标置于
文本框 ，点击左键，在文本框内移动游
标。之后，从键盘输入文字。此文字输入操作在必要的情况下，本
书中记述为 “从键盘输入
○○ 文本框中”。
点击左键，显示下拉菜单。在列表中将鼠标置于任意功能上，点击
左键，选择此功能。此下拉菜单的操作在必要的情况下，本书中记
述为 “点击
▼○○ ”。
在多项功能中选择任意功能，将鼠标置于其上，点击左键，带
●标
志的选配钮被选中。此选配钮的操作在必要的情况下，本书中记述
为 “点击
○○ 选配钮”。
钮
标签
文本框
机台
下拉菜单
选配钮
操作篇
2. 操作画面构成
电子零件装着机 SI-G200Mk3 (CS)
2-3
在多项功能中选择任意功能，将鼠标置于其上，点击左键，带
标
志的复选框被选中。取消选择是将鼠标置于带
标志的框上，点击
左键。此复选框选择操作在必要的情况下，本书中记述为 “点击
○○ 复选框”。
将鼠标置于列表框的
▲ ▼ ，点击左键，可以滚动显示列表框。显示
的项目被选择。这个列表框的操作在必要的情况下，本书中记述为
“用列表框进行选择”。
将鼠标置于滚动条的
▲ ▼ ，点击。或者，将鼠标置于 □ 上滚
动，显示隐藏的部分。这个列表框的操作在必要的情况下，本书中
记述为 “滚动”。
点击
▼ 即显示多个项目的项目列表
。
本书中以 “下拉列表”来记述
。
用表计算软件可以运用，由行和列构成的表
。
本书中以 “列表”来记述
。
通过连动的输入字段值来决定的值进行增减的钮
。
本书中以 “上 / 下钮”来记述
。
复选框
列表框
滚动条
下拉列表
列表
上
/
下钮
