操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-83
(4) 不良标记 ID 的输入
[ 操作功能 ]
不良标记为在取得连片基板，装着前的基板检查工程时 , 印上因不良而无法使用 ( 区域 ) 的不良
标记。此标记使用相机认识其有区域标记记号时，在自动运转时不执行装着作业。有关此标记的
信息在
[5.4.4 不良标记的编辑 ] 中有登录。
由键盘输入其区域不良标记的
ID。
[ 操作顺序 ]

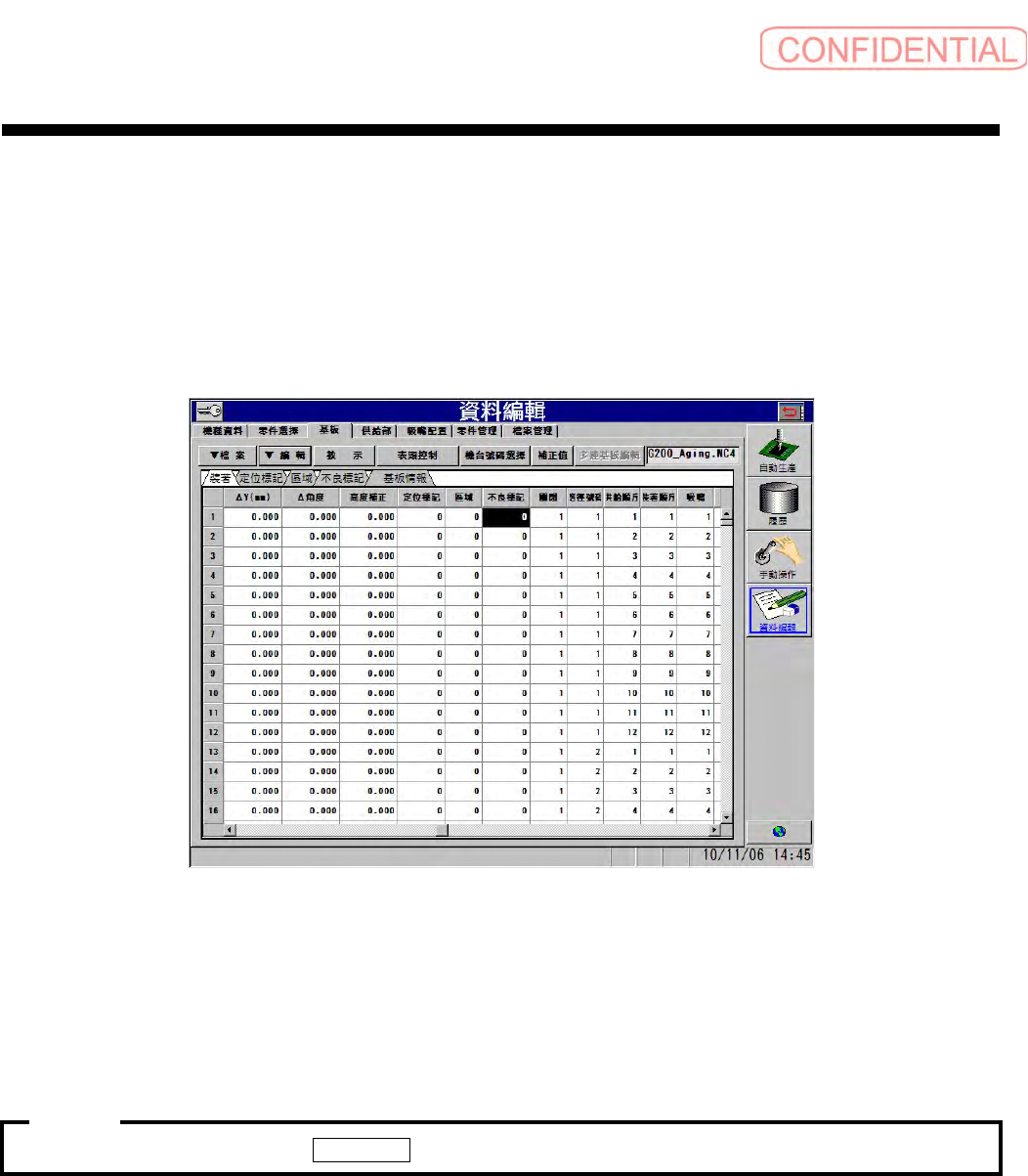

图
5.4.5-9
資料編輯—基板
(
资料编辑－基板
)
画面
以水平滚动条列表示区域列。
对应输入的区域，在
[5.4.4 不良标记的编辑 ] 中，由键盘输入不良标记的 ID 码。
对于各步骤，执行以上的操作。
不良标记
ID
可点击并参照
不良標記
(
不良标记
)
标签。
注意 :
操作篇
5. 资料编集
5-84
电子零件装着机
SI-G200Mk3 (CS)
(5)
定位标记 ID 的输入
[ 操作功能 ]
定位标记为在基板上有 2 个位置以上的标记。将基板的位置·姿态以相机认识做为目标的标记。
有关定位标记请参照 “
5.4.2
定位标记资料的编辑
”
。
[ 操作顺序 ]
图
5.4.5-10
資料編輯—基板
(
资料编辑－基板
)
画面
以垂直滚动条列表示输入定位标记的步骤。
在
[5.4.2 定位标记资料的编辑 ] 中，由键盘输入定位标记的 ID 码。
对于各步骤，执行以上的操作。
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-85
(6) 机台号码的选择
[ 操作功能 ]
在连接使用的机器时，使用在输入时的动作资料。
表示指定
机台号码 及指定机台的资料，可执行编辑·储存等。
[ 操作顺序 ]
图
5.4.5-11
資料編輯—基板
(
资料编辑－基板
)
画面
点击 編輯對象選擇 ( 编辑对象号码 ) 钮，会表示以下的编辑对象选择对话框。
图
5.4.5-12
編輯對象選擇
(
编辑对象选择
)
对话框
将欲表示的 機台號碼 ( 机台号码 ) 以鼠标选择，请点击 設定 ( 设定 ) 钮。
编辑对象选择对话框消失，在画面上表示选择的机台基板资料。
·多数机台的资料可用机台号码选择切换
,
仅有
基板
(
基板
)
、
供給部
(
供给部
)
、
吸嘴配置
(
吸嘴配置
)
。
·即 使 在
供給部
(
供给部
)
画面、
吸嘴配置
(
吸嘴配置
)
画面
,
同样的点击
機台號碼選擇
(
机
台号码选择
)
钮
,
编辑内容及切换机台号码。
注意 :
