电子零件装着机 SI-G20 0Mk3 (CS) 4-11 操作篇 4. 手动操作 (3) 微調動作移動 ( 微 调动作移动 ) 指定微调动作移动时，会出现以下 的 旋轉 RT 軸 ( 旋转 RT 轴 ) 对话 框 1 。 图 4.1.3-2 手動操作－ 軸操作 ( 手动操作－ 轴操作 ) 画面 移动吸嘴座 RT 轴的顺序如下。 [1] 指定移动速度。 以下方法可指定移动速度。 方法： 点击 高速 ( 高速 ) 钮或 低速 ( 低速 )…
操作篇
4. 手动操作
4-10
电子零件装着机
SI-G200Mk3 (CS)
(1)
絕對座標移動 ( 绝对坐标移动 )
依各个调整钮 ▲ ▼ ，选择目标的吸嘴号码。
按操作面板的
START 钮后，转动指定的吸嘴至吸着、装着位置。
移动中
,
按面板的
STOP
钮时，会停止在指针位置。再度按
START
钮时，会继续转动至吸
着·装着位置。
(2) 相對座標移動 ( 相对坐标移动 )
依调整钮 ▲ ▼ ，选择指针的增分值。通过相对移动，可设定 -6~6 之间的值。
按操作面板的
START 钮，旋转吸嘴至指定的增分值位置。
移动中
,
按面板的
STOP
钮时，会停止在指针位置
,
再度按
START
钮时，会继续转动至目
标位置。
[ 軸操作 ( 轴操作 ) 画面说明 ]
现在吸着、装着位置的吸嘴在 吸嘴頭 ( 吸嘴头 ) 图中为 綠色 ( 绿色 ) 框围着的号码。
绝对坐标移动时，
RT 軸 (RT 轴 ) 会选择顺时针方向为实际回转方向。
注意 :
注意 :
电子零件装着机 SI-G200Mk3 (CS)
4-11
操作篇
4. 手动操作
(3) 微調動作移動 ( 微调动作移动 )
指定微调动作移动时，会出现以下的 旋轉 RT 軸 ( 旋转 RT 轴 ) 对话框 1。

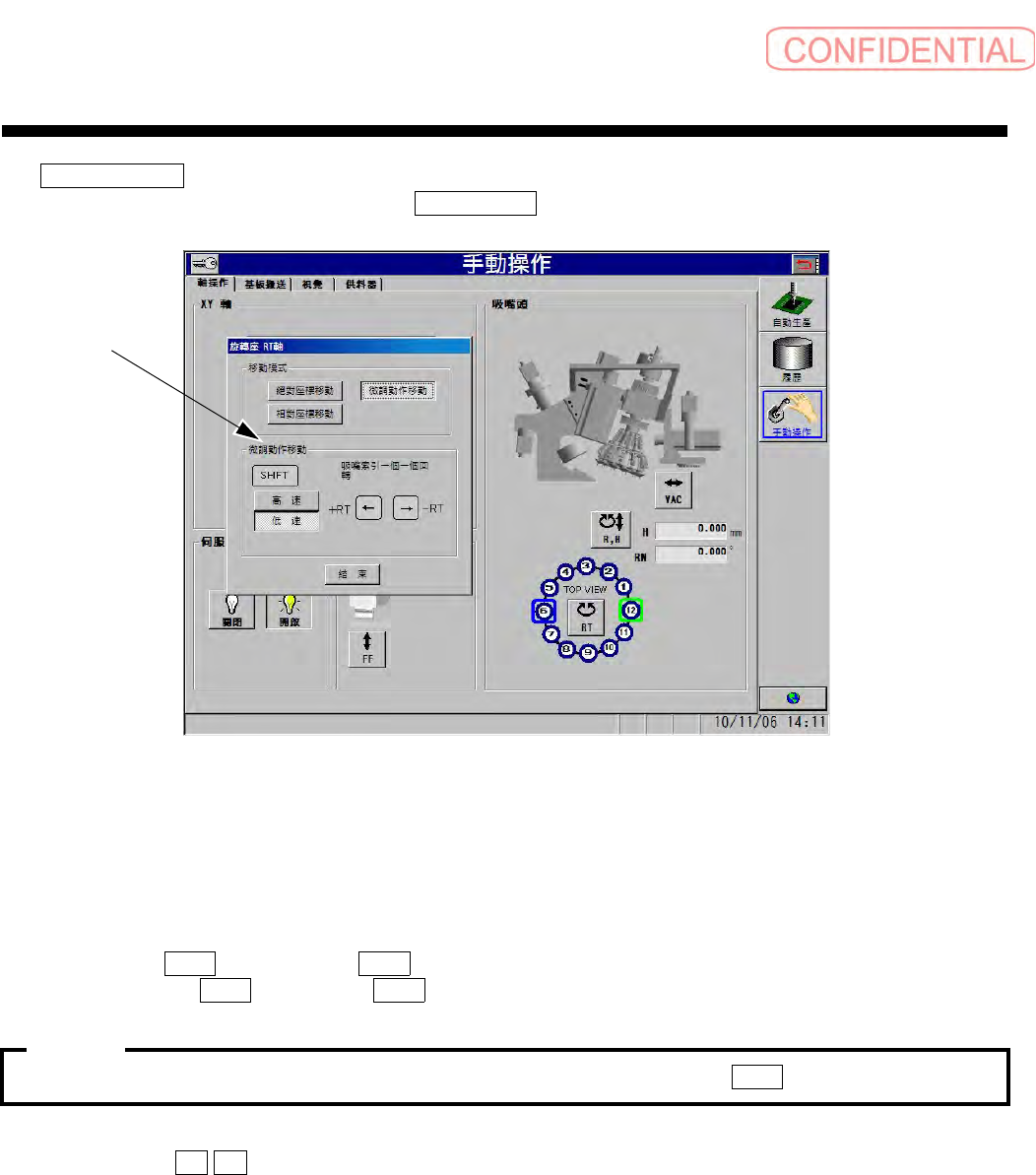

图
4.1.3-2
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
移动吸嘴座 RT 轴的顺序如下。
[1]
指定移动速度。
以下方法可指定移动速度。
方法：
点击 高速 ( 高速 ) 钮或 低速 ( 低速 ) 钮。
→ 指定 高速 ( 高速 ) / 低速 ( 低速 ) 的切换。
前门或后门任一门打开，或者互锁开关关闭时
,
为了安全，不能选择
高速
(
高速
)
。
[2] 按游标 ( ← → ) 键。
→往按下的游标方向移动指针。有时按游标键其轴未有反应，此时请改变按键时机即可操作。
提示
·
按游标立即放开时，移动 1 个指针 ( 寸移动 ) 。
·
即使连续按游标时，也只移动 1 个指针。
注意 :
1
操作篇
4. 手动操作
4-12
电子零件装着机
SI-G200Mk3 (CS)
4.1.4 供料器的操作 ( 选配 )
供料器是操作机械供料器 (GAK 系列 )( 选配 ) 的装置。通过选配可在 SI-G200Mk3 的前、后
部各安装
1 套供料器 ( 共计 2 套 ) ，可通过选配进行装备。通过料带供给零件时，为了将零件定
位于吸着位置，需按下供料器的推杆。
[ 操作顺序 ]
[1]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
[2] 操作供料器时点击 F 钮 。
会表示以下的
F 軸 (F 轴 ) 对话框 ( 1) 。

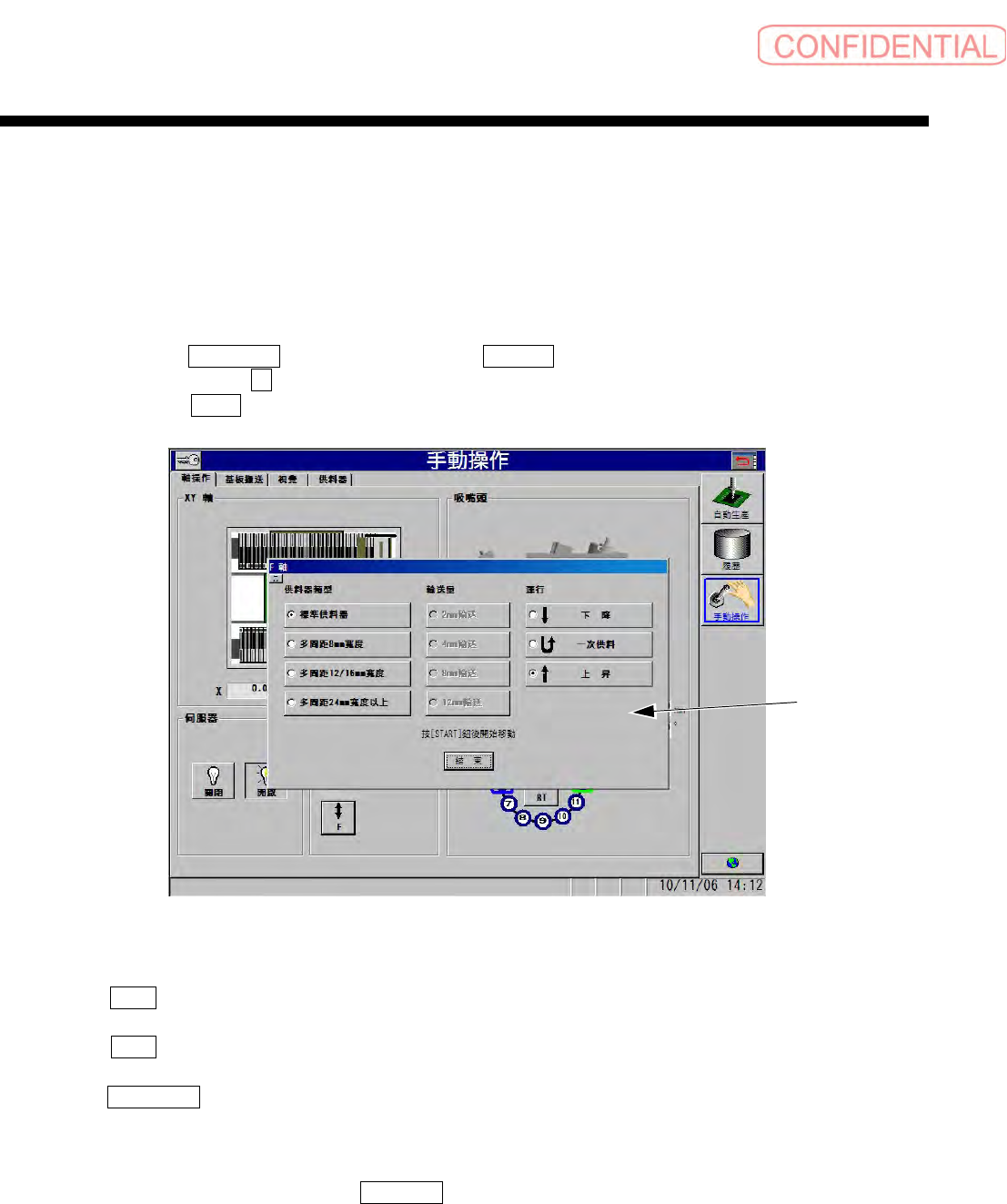

图
4.1.4
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
[3] 下降停止时
点击
下降 ( 下降 ) 的选配钮。
[4] 上升停止时
点击
上昇 ( 上升 ) 的选配钮。
[5] 下降后上升时
点击
一次供料 ( 一次供料 ) 的选配钮。
( 多间距供料器的情形，指定 “输送量”来运行 )
选择钮设定结束后，按操作面板的 START 钮使供料器动作。
1
