操作篇
3. 自动生产
3-60
电子零件装着机
SI-G200Mk3 (CS)

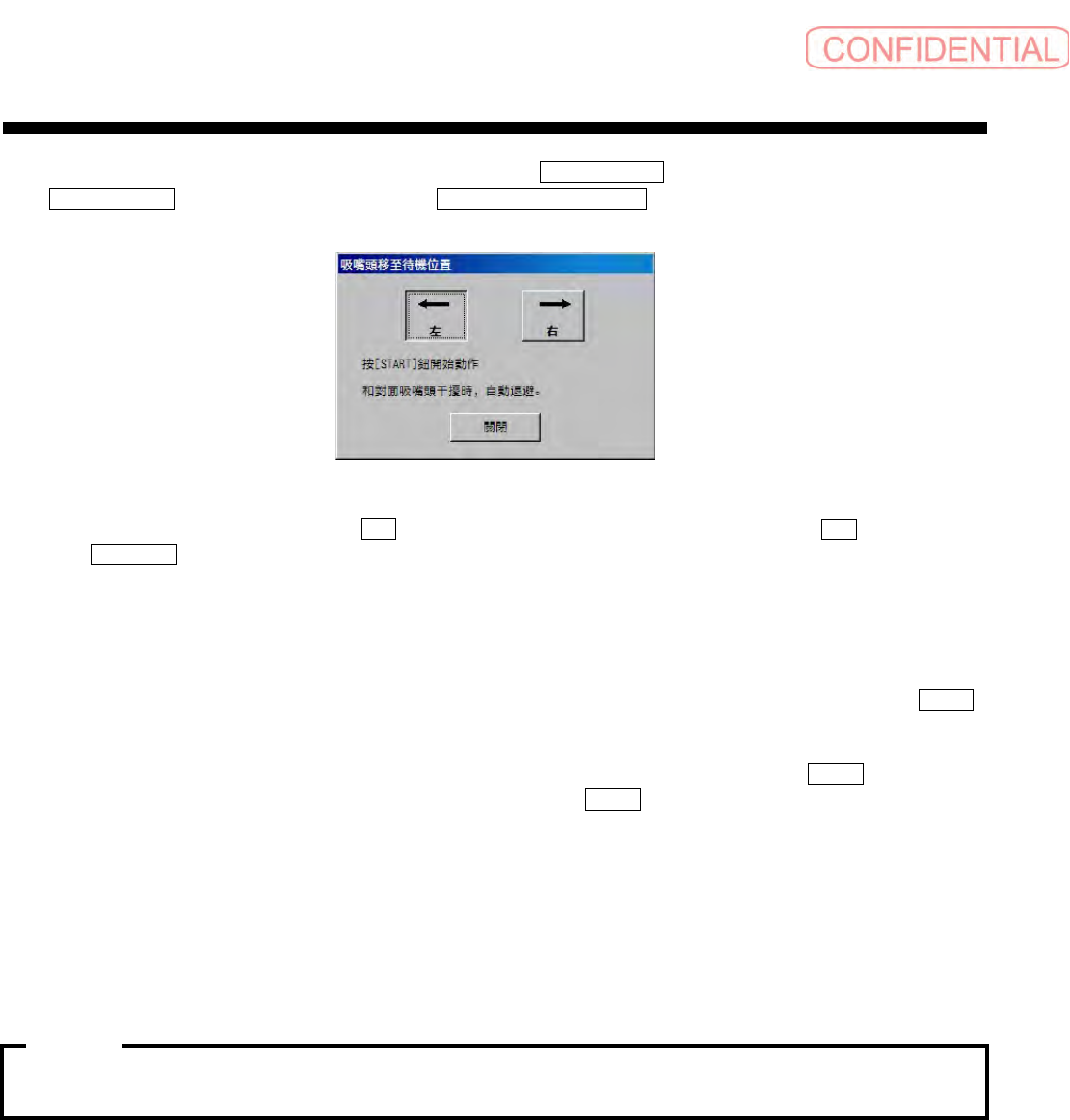

交换的供料器与装着吸嘴头邻近难以交换时，点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動
( 吸嘴头移动 ) 。显示以下 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 ) 对话框。
图
3.5.2.1-12
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
对话框
要移至左侧的待机位置时，点击 左 （左）钮，要移至右侧的待机位置时，点击 右 （右）钮，
再按
START 钮。移至装着吸嘴头指定的待机位置。
打开安全门。
将对话框内被指定位置的供料器从
SI-G200Mk3 上取下。
准备在对话框内所显示缺料的供料器。
将交换前的零件的卷盘侧面所显示的序列码包含零件的条形码与条形码读取器对准，请按
觸發
（触发）。交换前的零件条形码被读取。
其次，交换后的零件序列码所包含零件码的条形码与条形码读取器对准，请按
觸發 （触发）。
交换后的零件条形码被读取，点击交换零件行对话框的
完成 （完成）确认按钮。
读取的条形码零件不正确时，在对话框的最下行中显示 “零件代码不一致”。
同样读取的条形码的序列码与交换前相同时，显示 “序列码相同，请再次读取交换后的零件
码”。
请将正确的供料器装在旧供料器交换前的位置上。
若需要交换多个供料器时，请按同样的顺序交换所有的供料器。
前侧同后侧的供料器不能同时交换，前后两侧都需要交换供料器时，请在完成一侧的交换作业
后再交换另一侧。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-61
交换完前后任一侧必须更换的供料器后，请关闭安全门。点击交換完成
( 交换完成 ) 钮，关闭
供料器交換 ( 供料器交换 ) 对话框，安全门被锁定。
点击
交換完成 ( 交换完成 ) 钮时，若安全门未完全关闭，将显示 “请关闭安全门”的信息，请
关闭安全门。
残留有未交换的供料器时，对话框内显示红色字 “尚有未交换完的供料器”，请将其交换。
即使有未交换的供料器，也无大碍，强制关闭对话框时，勾选
全部交換完成 （全部交换完毕）
复选框。点击
交換完成 ( 交换完成 ) 钮。
要交换另一侧的供料器，请点击
零件供給狀況 （零件供给状况）画面的 供料器交換 （供料器
交换）钮。将显示
供料器交換 （供料器交换）对话框。以后请按同样的顺序进行交换作业。
操作篇
3. 自动生产
3-62
电子零件装着机
SI-G200Mk3 (CS)
3.5.3 零件残数的设定
[ 操作功能 ]
对于自动生产中的各供给部设定零件残数。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 画面 → 零件供給狀況 ( 零件供给状况 ) 标签，会出现以下的画面。
图
3.5.3-1
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
点击 供料器狀況 ( 供料器状况 ) 框内左上角的 殘數設定 ( 残数设定 ) 钮，会出现 零件殘數設定
(
零件残数设定 ) 对话框。
图
3.5.3-2
零件殘數設定
(
零件残数设定
)
对话框
