零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-51 为了将认识的零件从吸嘴上取下， 执行 零件廢棄 ( 零件废弃 ) 。取下零件后，点击 認識結束 ( 认识 结束 ) 。 图 2.1.6-25 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向 导 ) － 零件廢棄 ( 零件废弃 ) 画面 返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。 图 2.…
零件认识数据制作篇
2. 顺序
2-50
电子零件装着机
SI-G200Mk3 (CS)
若认识结果满意，点击 下一頁 ( 下一页 ) 钮会出现 資料存儲 ( 数据存储 ) 画面。点击 資料存儲
(
数据存储 ) 钮，储存数据后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向導 ( 认识数据编辑
软件调出向导
) 画面。

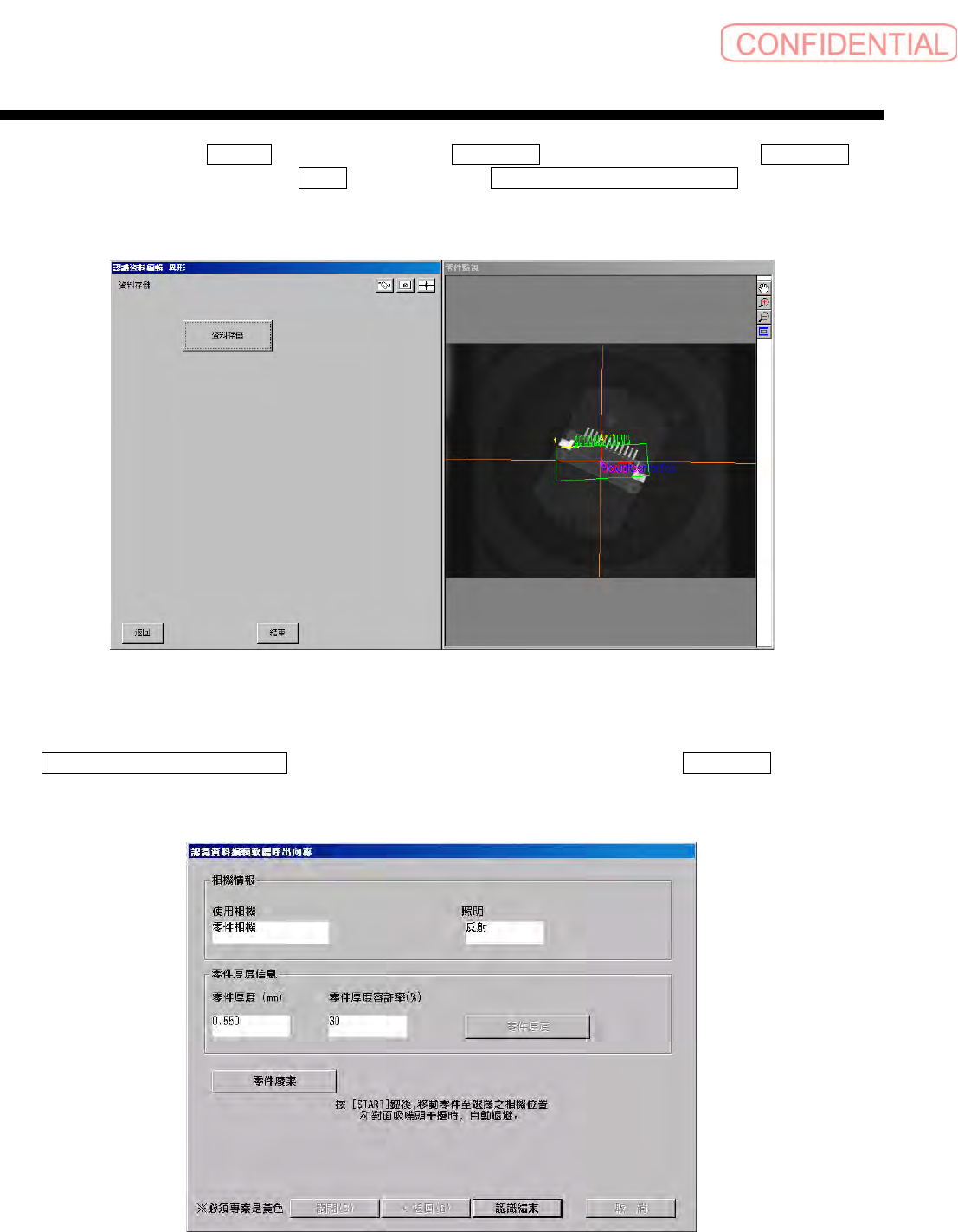

图
2.1.6-23
資料存儲
(
数据存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮 , 结束。
图
2.1.6-24
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 結束
(
结束
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-51
为了将认识的零件从吸嘴上取下，执行
零件廢棄 ( 零件废弃 ) 。取下零件后，点击 認識結束 ( 认识
结束
) 。
图
2.1.6-25
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 零件廢棄
(
零件废弃
)
画面
返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
2.1.6-26
零件管理－ 更新
(
零件管理－更新
)
画面

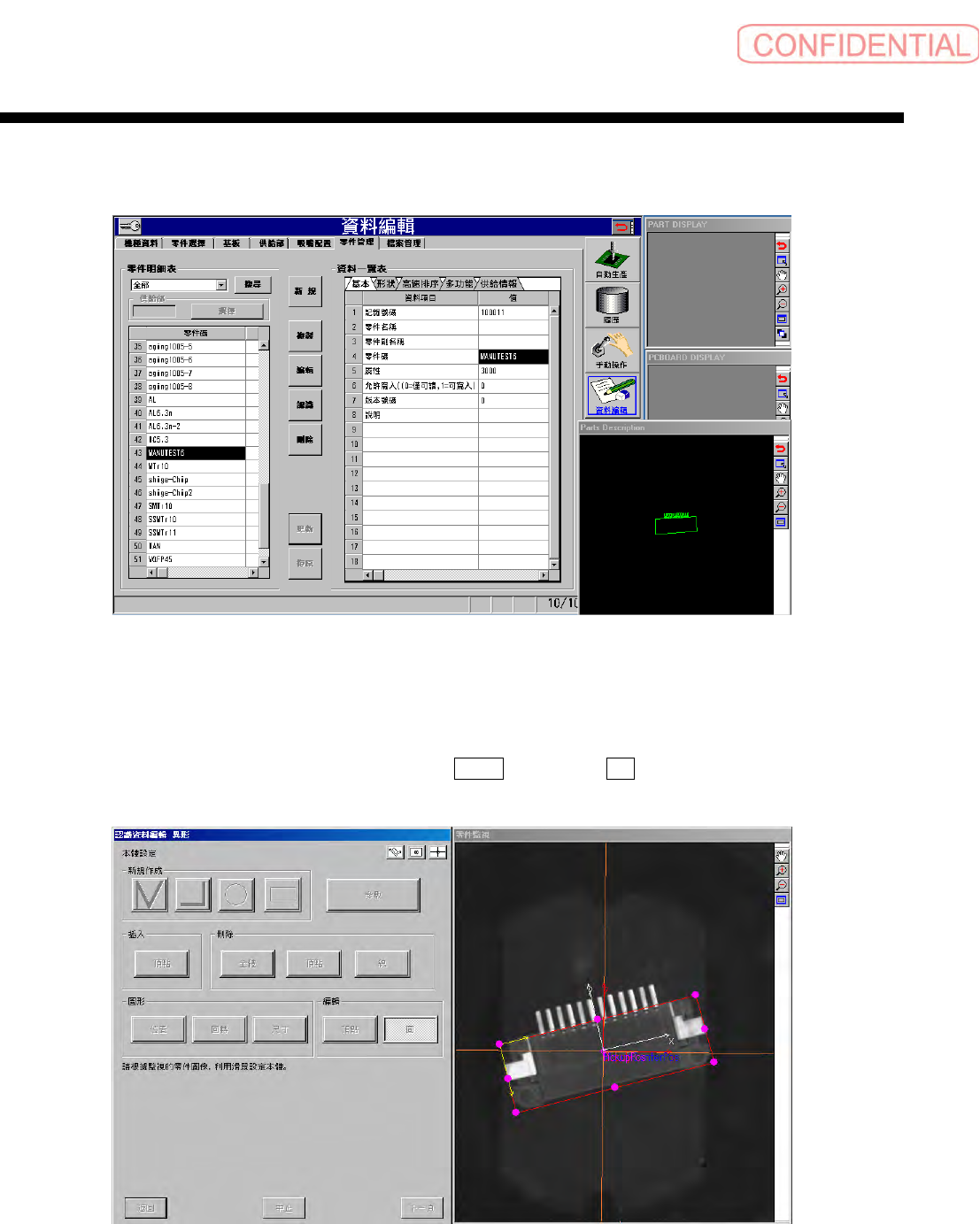

零件认识数据制作篇
2. 顺序
2-52
电子零件装着机
SI-G200Mk3 (CS)
零件信息被登录到零件管理表里，结束。
图
2.1.6-27
零件管理
(
零件管理
)
画面
1.6.1 本体设定 ( 圆 )
本体设定时设定圆角的方法。
首先，本体的多边形设定后，用鼠标选择圆，点击
編輯 ( 编辑 ) － 圓 ( 圆 ) 。
图
2.1.6.1-1
圆设定
