操作篇 5. 资料编集 5-34 电子零件装着机 SI-G200Mk3 (CS) 在新建的机种资料下，执 行 DAS 时，请务必确认各机台 的选配是否正确。 ·使用供料器配置固定及盘 式配置固定的选配时，有必要事先 指定 供給部 ( 供给部 ) 的供 料器配置。 ·使用吸嘴配置固定的选配 时，有必要事先指定 吸嘴配置 ( 吸嘴配置 ) 。 注意 : 注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-33
中止执行
DAS 时，请点击 取消 ( 取消 ) 钮，对话框会消失并回至 資料編輯 ( 资料编辑 ) 画面。
在
DAS
輸入機種名
(DAS
输入机种名
)
下 ， 无法变更所表示的名称。
在 DAS 輸出機種名 (DAS 输出机种名 ) 下，变更表示的名称时，点击文本框，由键盘输入新
的名称。
在
DAS 輸出機種名 (DAS 输出机种名 ) 下，以其它的方式变更表示的名称时，点击 參照 ( 参
照
) 钮，会出现 選擇機種檔 ( 选择机种文件 ) 对话框。

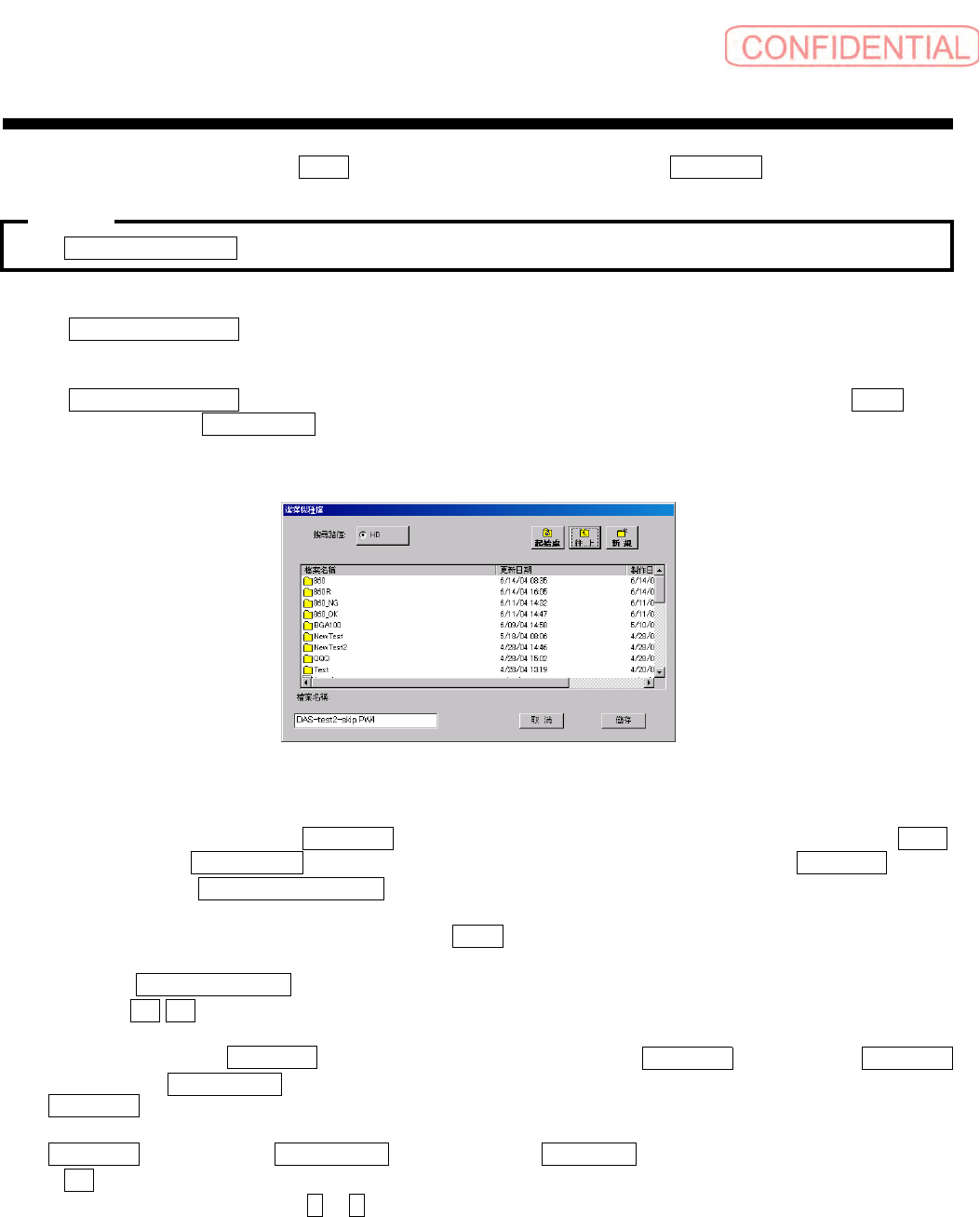

图
5.2.1-10
選擇機種檔
(
机种文件选择
)
对话框
由键盘输入新的文件名称于 檔案名稱 ( 文件名称 ) 文本框中，选择已存在的文件名称，点击 儲存
(
储存 ) 钮，其 選擇機種檔 ( 选择机种文件 ) 对话框会消失且会显示新的名称于 資料排列 ( 资料
排列
) 对话框的 DAS 輸出機種檔名 (DAS 输出机种文件名 ) 文本框中。
在
DAS 资料中记述说明时，使用键盘输入 說明 ( 说明 ) 于文本框中。
其次，以
可使用機台個數 ( 可使用机台个数 ) 执行连结或单机的机台数的设定，由键盘直接输
入或使用 ▲
▼ 钮设定机台数。
机台数指定完后，从
機器選配 （机器选配）标签画面执行各机台的 機台號碼 （机台号码）、吸嘴頭數
（吸嘴头数）、吸嘴頭類型 （吸嘴头类型）选配的设定。
機台號碼 ( 机台号码 ) 是否由键盘直接输入本文框中或使用选择钮设定。
吸嘴頭數 （吸嘴头数）、吸嘴頭類型 （吸嘴头类型）、機器類型 （机器类型）是通过下拉列表菜单
的 ▼
来设定。
选配是在每个机台号码中对
F 、 R 复选框进行确认设定。
注意 :
操作篇
5. 资料编集
5-34
电子零件装着机
SI-G200Mk3 (CS)
在新建的机种资料下，执行
DAS
时，请务必确认各机台的选配是否正确。
·使用供料器配置固定及盘式配置固定的选配时，有必要事先指定
供給部
(
供给部
)
的供
料器配置。
·使用吸嘴配置固定的选配时，有必要事先指定
吸嘴配置
(
吸嘴配置
)
。
注意 :
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-35
选配时，有未固定供料器的配置时，可指定供料器使用范围。
指定使用供料器范围时，点击
指定供料器使用範圍 ( 指定供料器使用范围 ) 复选框，在文本框
中请输入以起始点位置的零件供给部的供料器配置号码及以终点位置为供料器配置位置号码。
设定可使用吸嘴的最大个数及不良吸嘴时，请设定资料于选配的列表中。点击指定
使用吸嘴 ( 使
用吸嘴
) 钮时，会表示以下的格式，可设定吸嘴的最大个数。此时，将最小个数设定为 0 ，最大
个数设定为∞
( 无限 ) 。
图
5.2.1-11
使用吸嘴
(
使用吸嘴
)
设定
点击指定 不良吸嘴 ( 不良吸嘴 ) 钮时，会表示以下的列表，可设定装着吸嘴位置的 OK/NG。
图
5.2.1-12
不良吸嘴
(
不良吸嘴
)
设定
点击 執行 ( 执行 ) 钮后，表示错误信息时，依从其错误信息的指示。
