零件认识数据制作篇 1 . 操作 1-16 电子零件装着机 SI-G200Mk3 (CS) 1.2.5.5 零件废弃·手 动废弃的情况 图 1.2.5.5-1 零件廢棄‧手動廢棄 ( 零件废弃·手 动废弃 ) 吸嘴索引 ( 吸嘴索引 ) ：指定吸着要废弃零件的吸嘴。 XY ：进行吸嘴头的移 动。 按下 ST AR T 钮，移动到手动废弃位置，废弃零件。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-15
1.2.5.4 零件废弃·废弃输送带的情况
图
1.2.5.4-1
零件廢棄‧廢棄輸送帶
(
零件废弃·废弃输送带
)
吸嘴索引 ( 吸嘴索引 ) ：指定吸着要废弃零件的吸嘴。
使用供給部號碼 # ( 使用供给部号码 #)：废弃轨道位于的供给部号码 （不可以输入）
按下
START 钮，在废弃输送带上废弃零件。
零件认识数据制作篇
1. 操作
1-16
电子零件装着机
SI-G200Mk3 (CS)
1.2.5.5 零件废弃·手动废弃的情况
图
1.2.5.5-1
零件廢棄‧手動廢棄
(
零件废弃·手动废弃
)
吸嘴索引 ( 吸嘴索引 ) ：指定吸着要废弃零件的吸嘴。
XY ：进行吸嘴头的移动。
按下
START 钮，移动到手动废弃位置，废弃零件。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-17

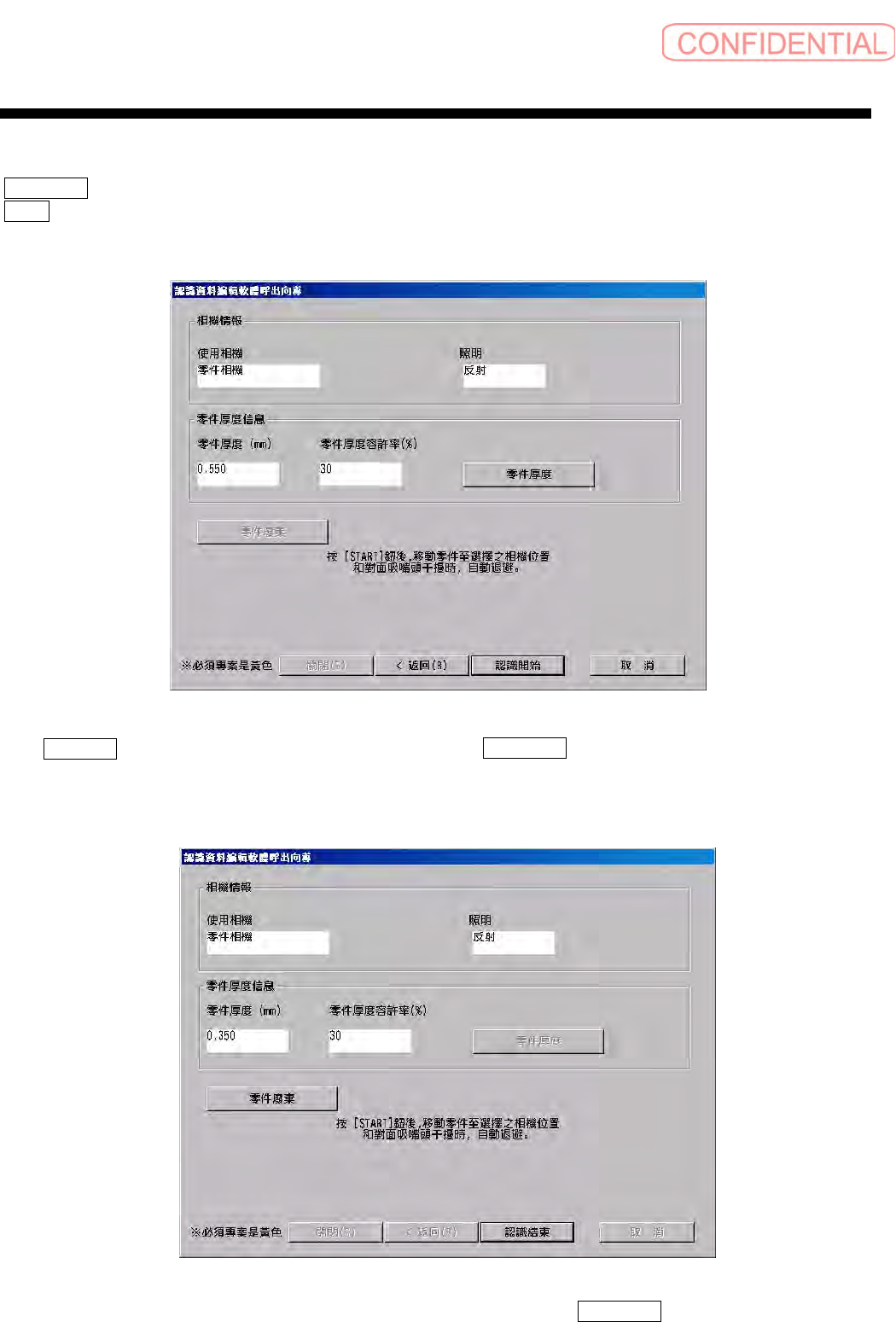

1.2.6 相机位置移动画面
使用相機 ( 使用相机 ) ：显示认识时使用的相机。
照明 ( 照明 ) ：显示认识时使用的照明。
1.2.6.1 相机位置移动－认识开始
图
1.2.6.1
相机位置移动－认识开始
按下 START 钮，零件向被选择的相机移动之后，点击 認識開始 ( 认识开始 ) 钮，调出认识数据编
辑。
1.2.6.2 相机位置移动－认识结束
认识数据编辑处理结束时返回的画面。有零件废弃必要时，请点击
零件廢棄 ( 零件废弃 ) 钮。
图
1.2.6.2
相机位置移动－认识结束
