保养篇
2. 维修检查
2-64
电子零件装着机
SI-G200Mk3 (CS)
每 6 个月
(2) 供料器正时皮带 ( 选配 ) 的检查
[ 作业功能 ]
从供料器马达向供料器滚轴传送动力的正时皮带，每当零件吸着动作时，就频繁地作业。为了继
续确实的吸着作业，需要检查该正时皮带。
[ 维修检查位置 ]
2 处供料器的正时皮带 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
专用张力测定器、六角扳手套件
[ 作业顺序 ]
1. 检查正时皮带是否有异常磨损·裂隙。若有异常，请委托我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不符，请调整。
专用张力测定器和管理值
Incorporated Company 制 U-507 标准品
单位质量 ：
2.5gf/m
宽度 ：15mm
跨度 ：40mm
调整时张力的规格值 ：70 ～ 85N
新品交换时张力的规格值 ：78.4 ～ 88.2N

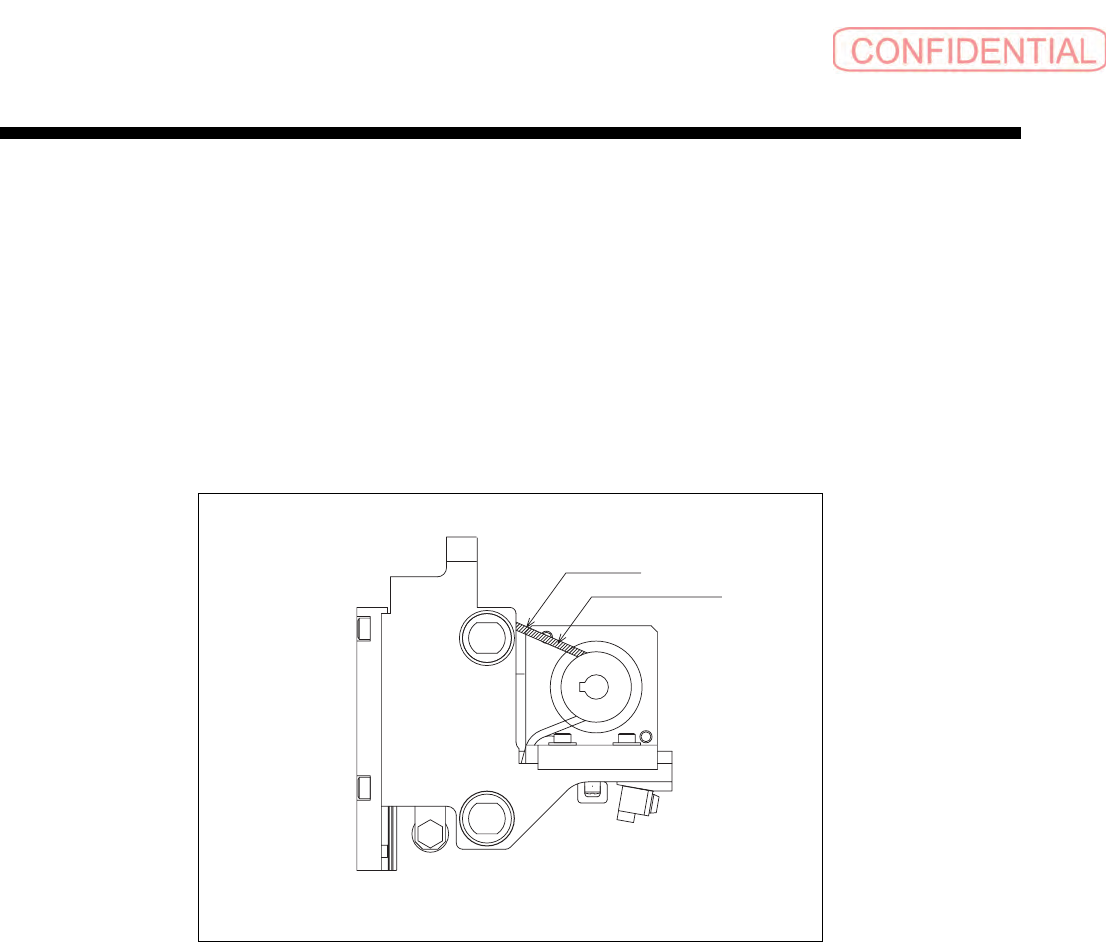

正时皮带
皮带张力测量部
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-65
每
6 个月
(3) RT 轴正时皮带的检查
[作业功能]
RT 轴正时皮带旋转装着吸嘴头。该正时皮带出现异常会对零件装着位置精度造成很大影响，要
进行定期检查。
[维修检查位置]
2 处 RT 轴的正时皮带 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
专用张力测定器、六角扳手套件
[作业顺序]
1. 用手缓慢回转装着吸嘴头，检查正时皮带上是否有异常磨损·裂隙。有异常情况下，请委托
我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不等，请调整。
专用张力测定器和管理值
Incorporated Company 制 U-507
单位质量 ： 4gf/m
宽度 ： 15mm
跨度 ： 87mm
模式 ：将要灯亮之前
每次
90°以刻纹测定马达侧滑轮 ,4 处的平均
变为规格内。
调整时的规格值
：96±5N

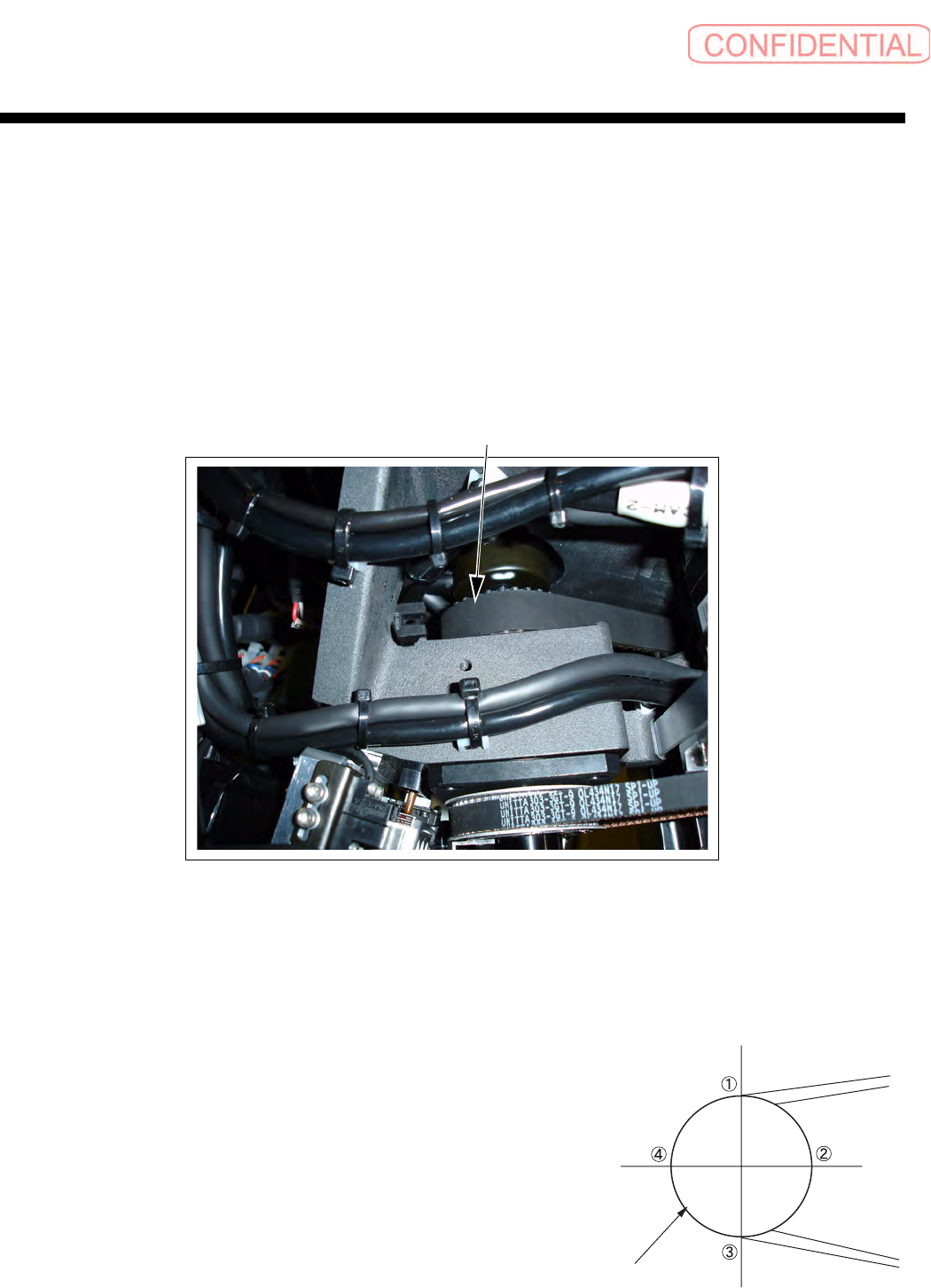

RT 正时皮带
马达侧滑轮
保养篇
2. 维修检查
2-66
电子零件装着机
SI-G200Mk3 (CS)
每 6 个月
(4) RN 轴正时皮带的检查
[ 作业功能 ]
RN 轴正时皮带是使吸嘴回转的。这个正时皮带的异常会给零件装着位置精度造成很大影响，要
进行定期检查。
[ 维修检查位置 ]
2 处 RN 轴正时皮带
[ 维修检查时要准备的物品 ]
无需特意准备
[ 作业顺序 ]
1. 用手缓慢回转装着吸嘴头，检查正时皮带上是否有异常磨损·裂隙。有异常情况下，请委托
我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不等，请调整。
专用张力测定器和管理值
Incorporated Company 制 U-507
单位质量 ：2.5gf/m
宽度 ：9mm
跨度 ：91mm
模式 ：将要灯亮之前
每次
90°以刻纹测定马达侧滑轮 ,4 处的平均
变为规格内。
调整时的规格值 ：50±5N

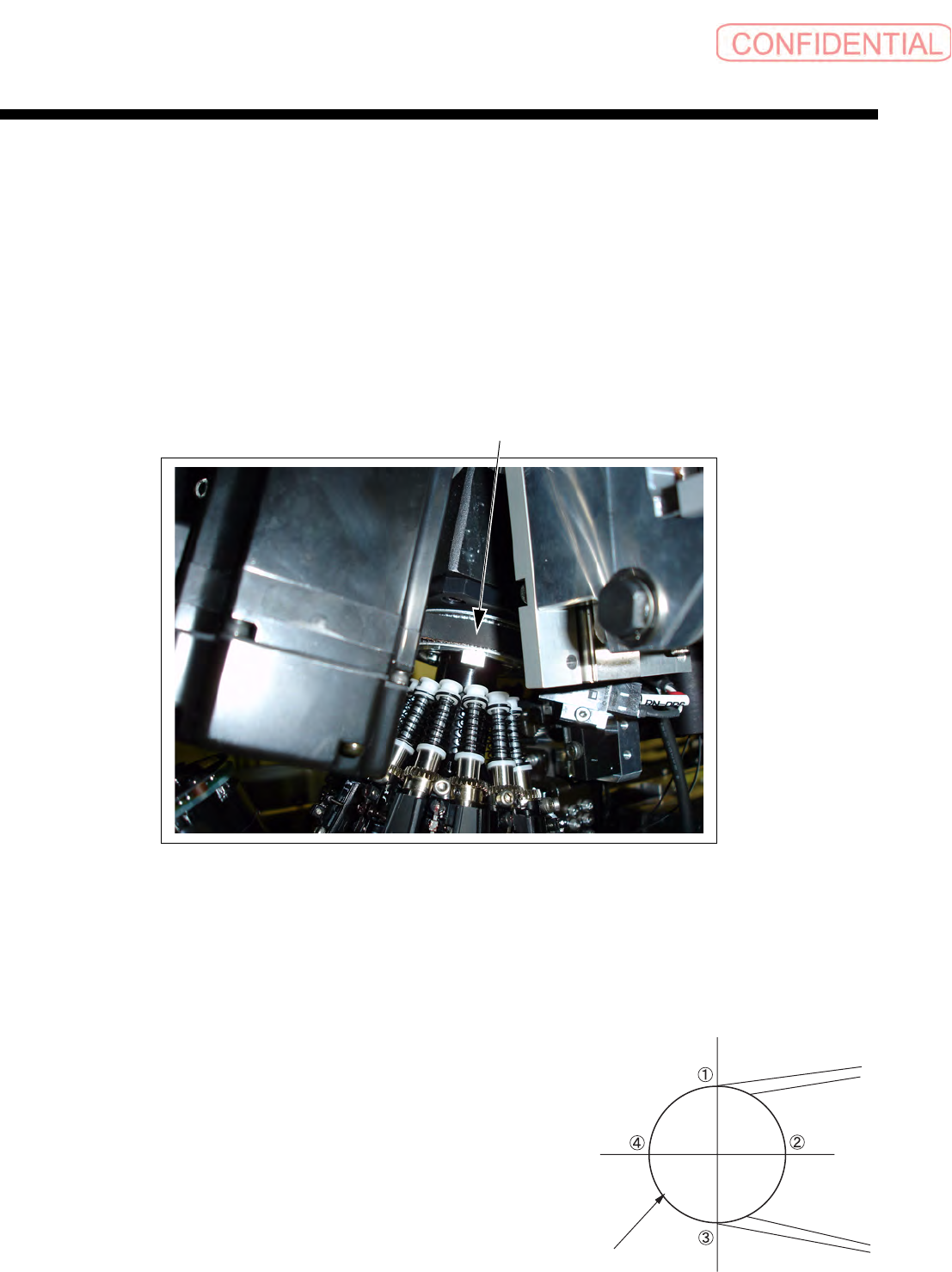

RN 正时皮带
马达侧滑轮
