零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-69 点击 下一頁 ( 下一 页 ) ，会出 现 零件的中心設定 ( 零件的中心设定 ) 画面。 用和其他的異形零件同样的方法可 以设定。 图 2.1.8-11 零件的中心設定 ( 零件的中心设定 ) 画面 移动到认识设定画面，按 ST AR T 钮，则执行认识。 图 2.1.8-12 認識 ( 认识 ) 设定 画面
零件认识数据制作篇
2. 顺序
2-68
电子零件装着机
SI-G200Mk3 (CS)

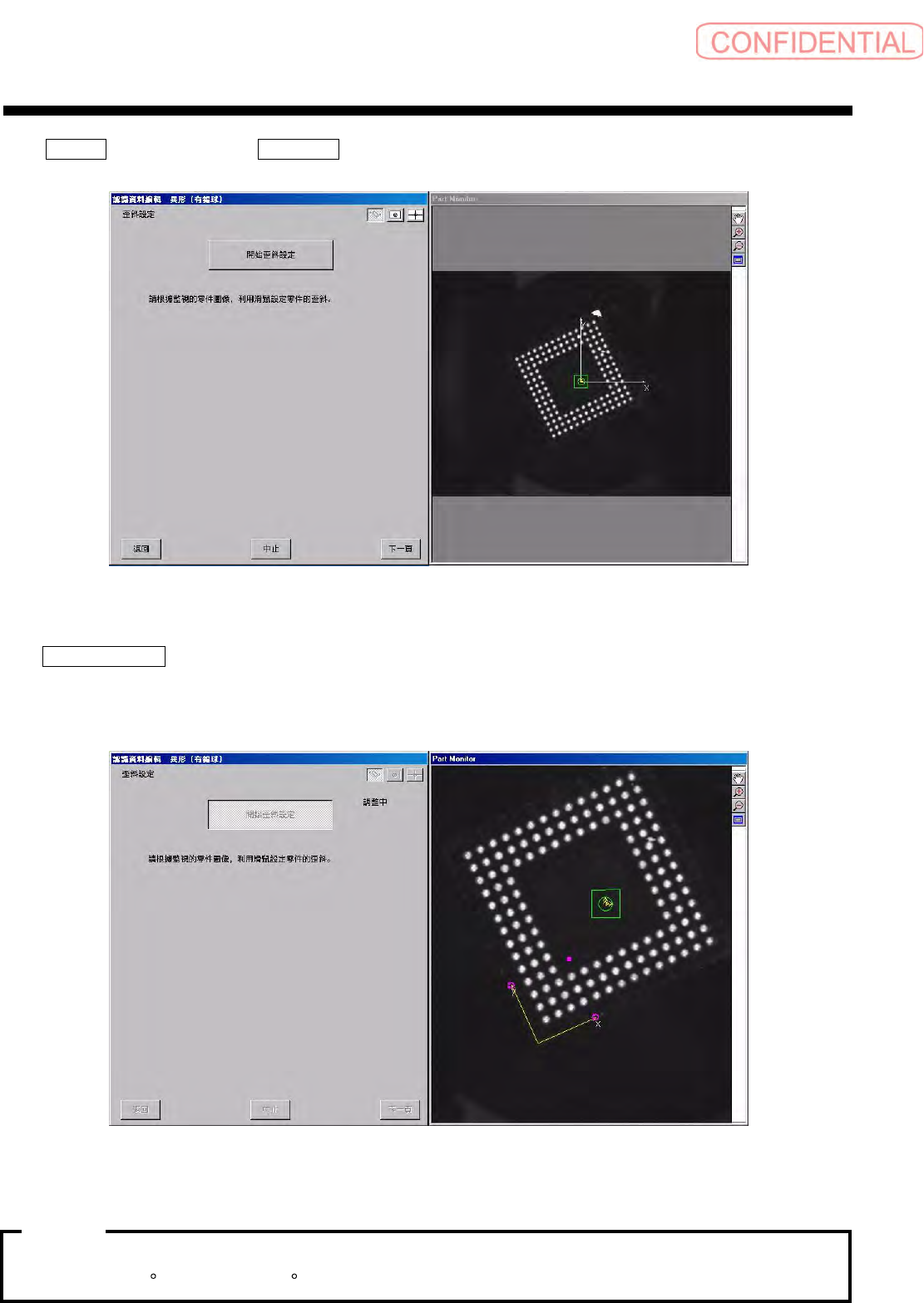

点击 下一頁 ( 下一页 ) ，执行 歪斜設定 ( 歪斜设定 ) 。
图
2.1.8-9
歪斜設定
(
歪斜设定
)
画面
点击 開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
通过与歪斜相吻合，能够在正确的角度下，执行数据生成。
图
2.1.8-10
歪斜設定
(
歪斜设定
)
画面
在歪斜设定上
,
设定的角度成为零件数据的基准坐标。
如果零件的
0
和基准坐标的
0
被设定为不同，就无法执行正确角度的装着。
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-69

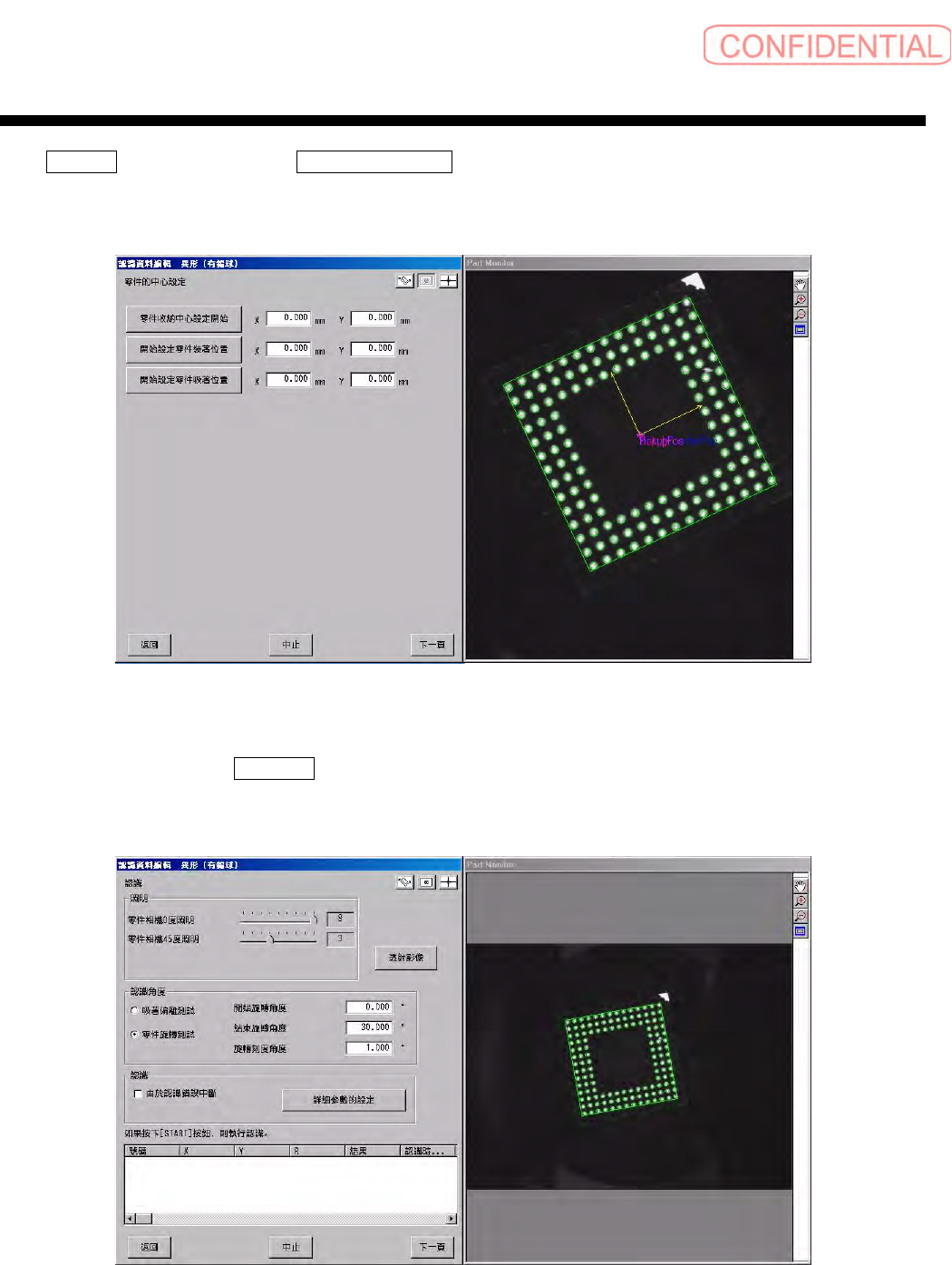

点击
下一頁 ( 下一页 ) ，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。
用和其他的異形零件同样的方法可以设定。
图
2.1.8-11
零件的中心設定
(
零件的中心设定
)
画面
移动到认识设定画面，按 START 钮，则执行认识。
图
2.1.8-12
認識
(
认识
)
设定
画面
零件认识数据制作篇
2. 顺序
2-70
电子零件装着机
SI-G200Mk3 (CS)
认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.8-13
認識
(
认识
)
设定
画面

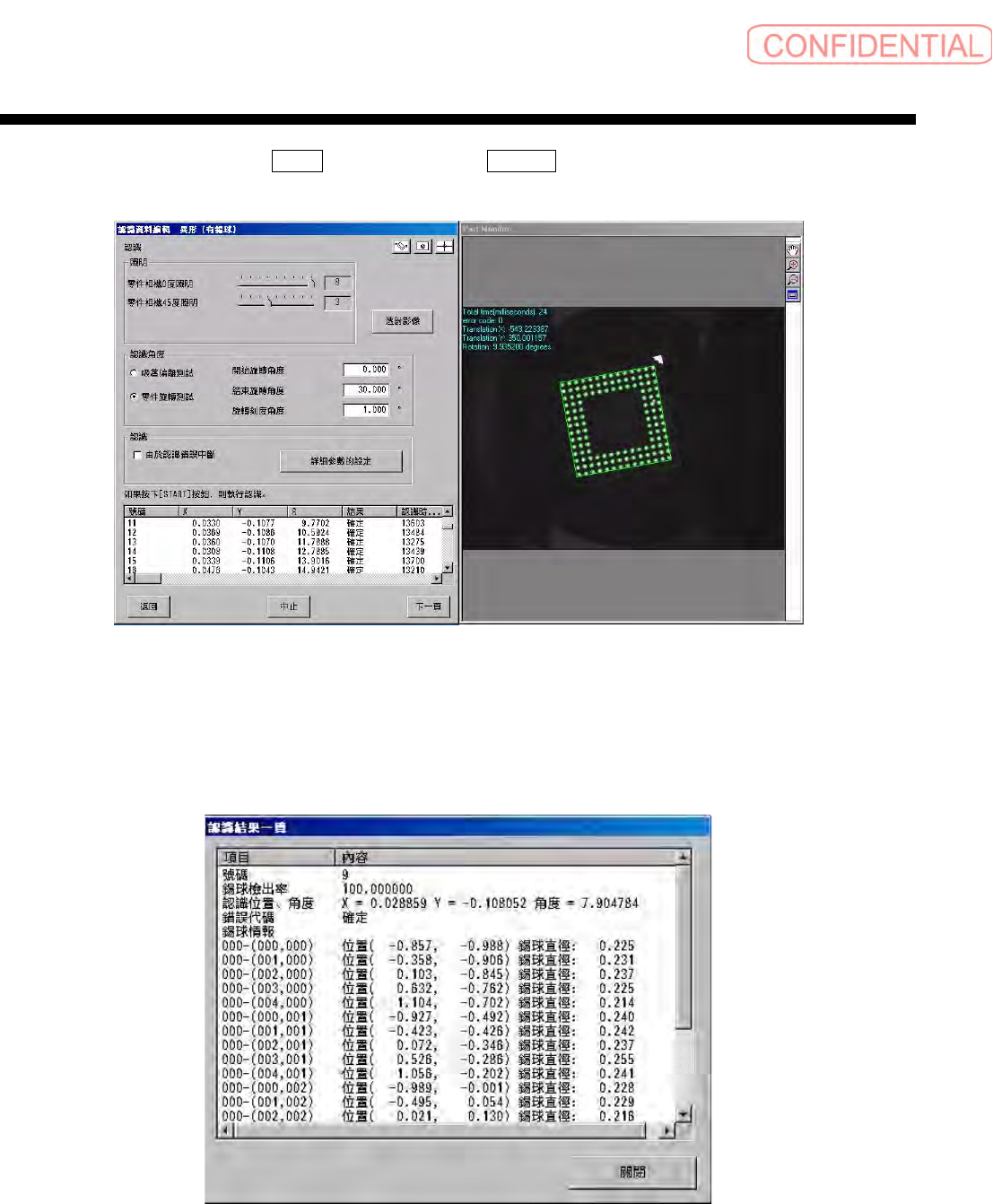

若点击结果行，则显示其详细内容。
图
2.1.8-14
認識結果一覽
(
认识结果一览
)
画面
