零件认识数据制作篇 2 . 顺序 2-20 电子零件装着机 SI-G200Mk3 (CS) 认识被执行，认识结果处显示 確定 ( 确定 ) 后，请按 STOP 钮，停止认识处 理。 图 2.1.4-1 2 認識 ( 认识 ) 设定后 若点击结果的行列，则显示其 详细内容。 图 2.1.4-1 3 認識結果一覽 ( 认识结果一览 ) 画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-19

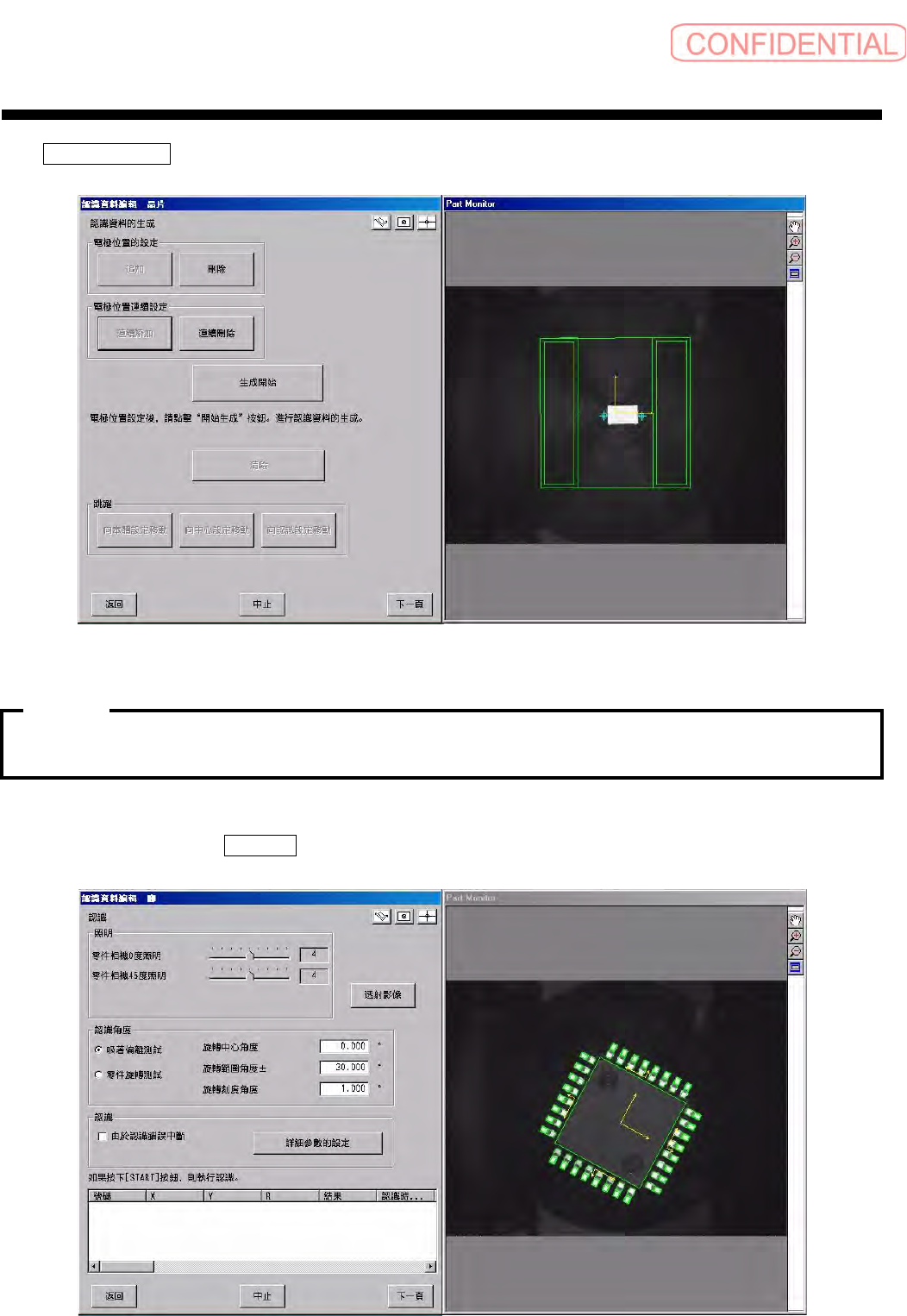

点击
開始自動生成 ( 开始自动生成 ) 钮，执行认识数据的自动生成。
图
2.1.4-10
認識資料自動生成
(
认识数据自动生成
)
画面
·
脚数少的零件，可能会自动生成失败。
·
少脚零件请试用本项最后记述的用半自动生成来制作零件数据。
移动至认识设定画面，按 START 钮，执行认识。
图
2.1.4-11
認識
(
认识
)
设定
画面
注意 :
零件认识数据制作篇
2. 顺序
2-20
电子零件装着机
SI-G200Mk3 (CS)

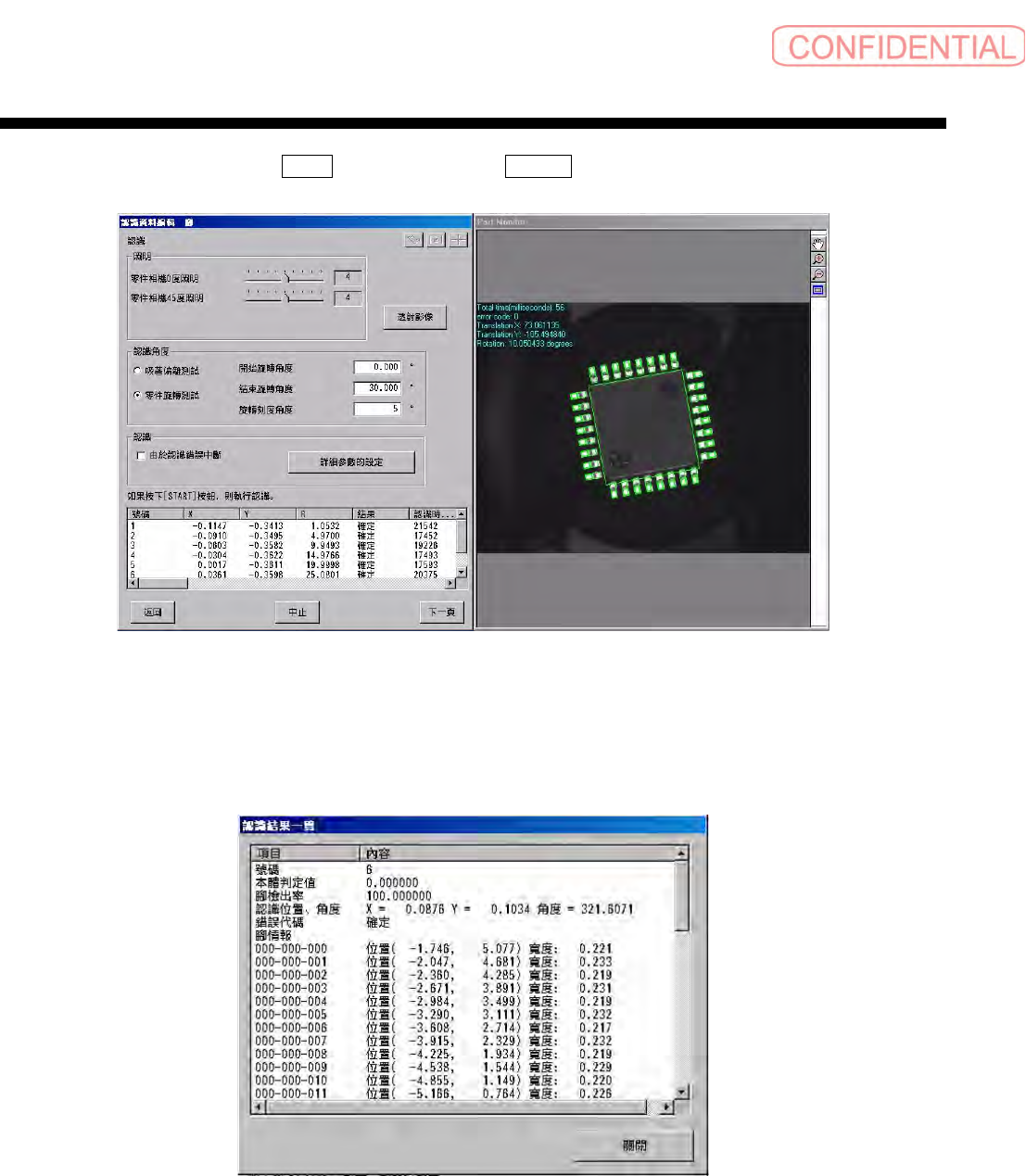

认识被执行，认识结果处显示 確定 ( 确定 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.4-12
認識
(
认识
)
设定后
若点击结果的行列，则显示其详细内容。
图
2.1.4-13
認識結果一覽
(
认识结果一览
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-21

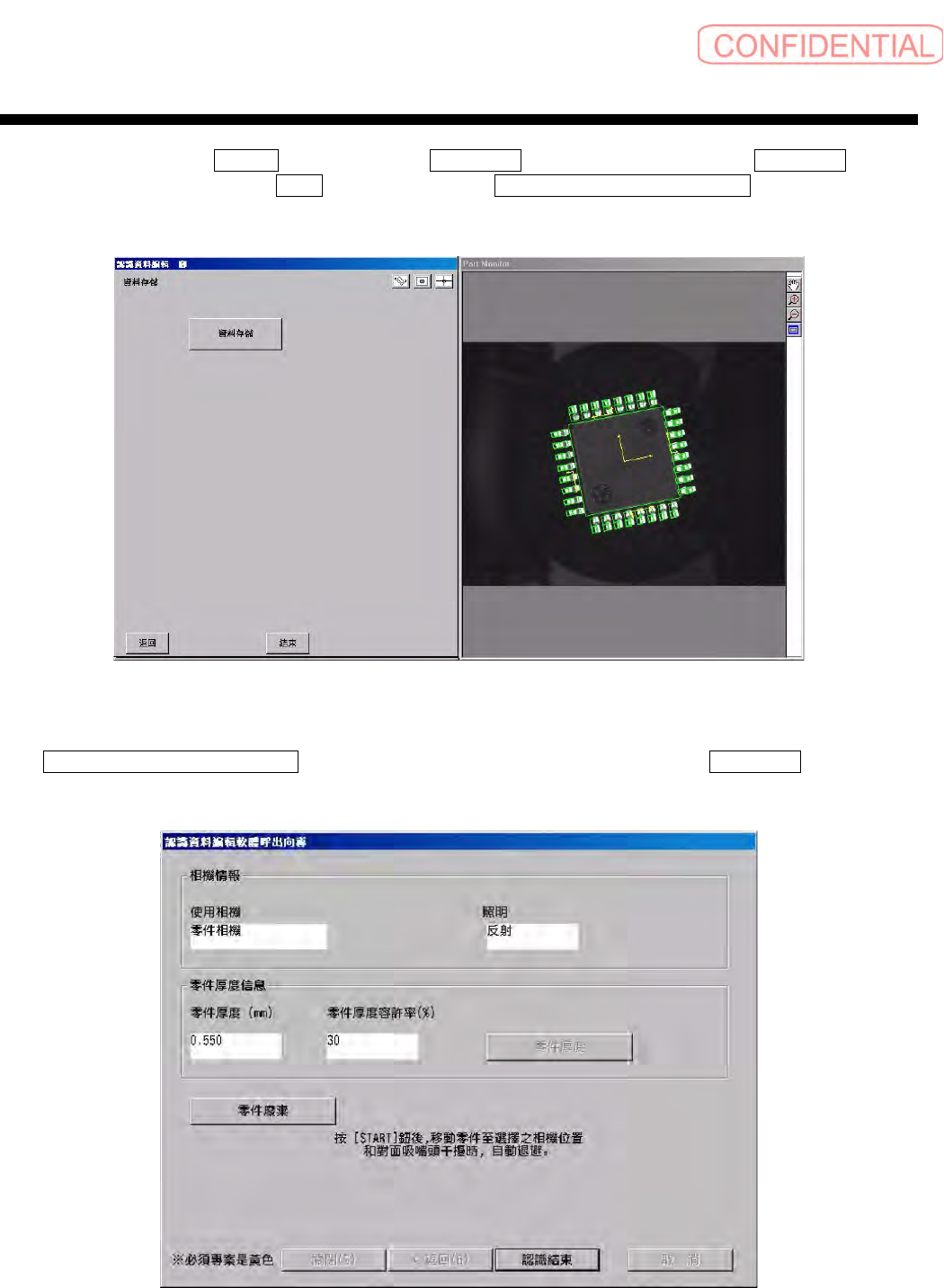

若认识结果满意，点击
下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存储 ) 画面。点击 資料存儲 ( 数据
存储
) 钮，储存数据后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软
件调出向导
) 画面。
图
2.1.4-14
資料存儲
(
数据存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮，结束。
图
2.1.4-15
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 結束
(
结束
)
画面
