操作篇 5. 资料编集 5-40 电子零件装着机 SI-G200Mk3 (CS) 5. 关闭步骤 对包含关闭步骤的基板数据执 行基板数据的再配置。 6. 机台分割 一个基板资料以多个 (2~12) 的机台 , 执行基板资 料调整。 基板资料 机种资料 路径的分割 DAS 处理 基板资料 关闭 3 设定 DAS 机台 1:step1 X.Y.R 机台 1:step2 X.Y.R 机台 1:step nX.Y.R : : 机台 1:step…
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-39

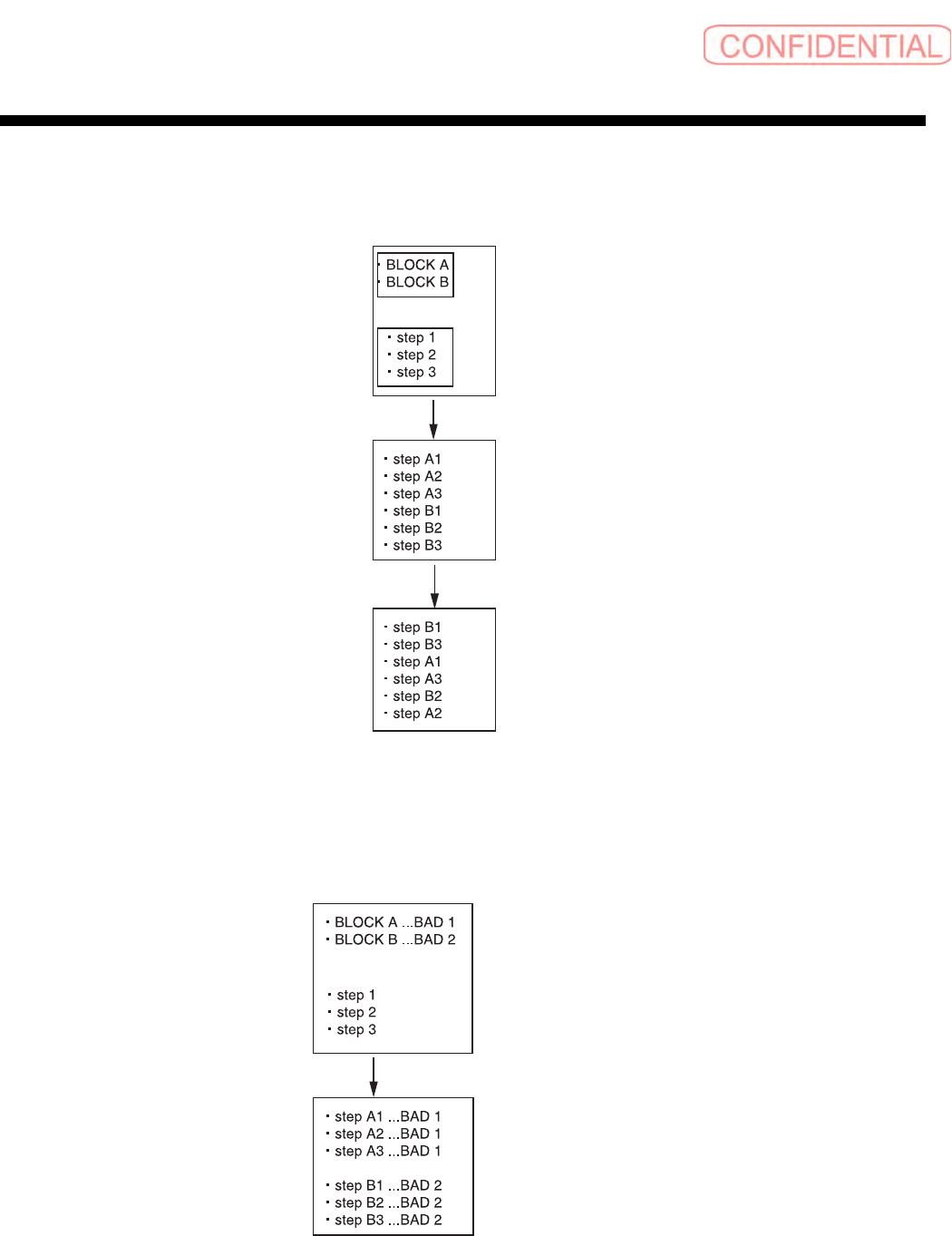

3. 基板资料的区域展开及基板资料的装着步骤可再配置。
4. 附不良标记点的区域资料
域内部执行
NC 资料的再配置，未包含其它的区域资料，制作路径内的资料，展开后的资料为
连片基板模式。
区域展开
步骤的排列更换
操作篇
5. 资料编集
5-40
电子零件装着机
SI-G200Mk3 (CS)

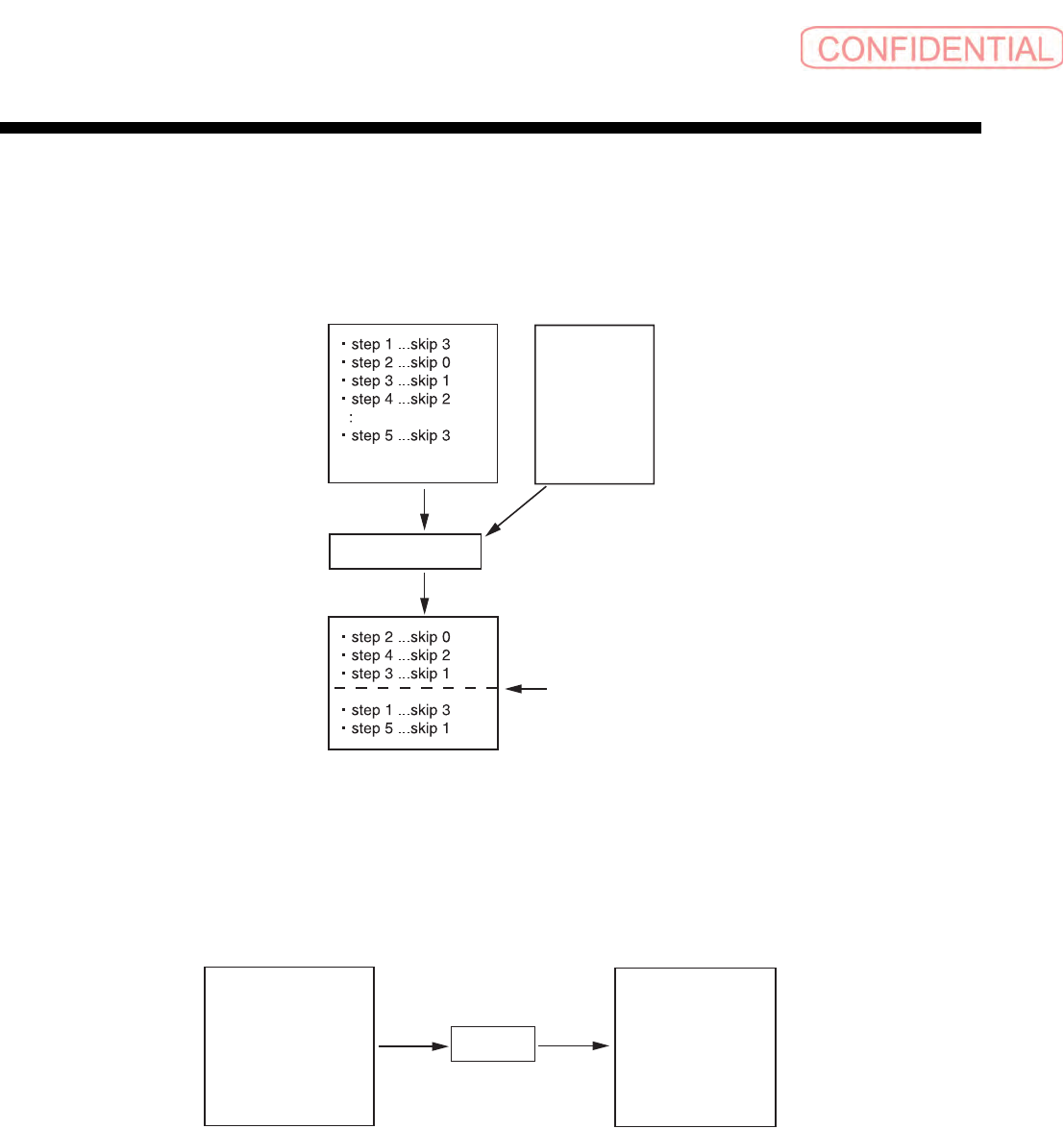

5.
关闭步骤
对包含关闭步骤的基板数据执行基板数据的再配置。
6. 机台分割
一个基板资料以多个
(2~12) 的机台 , 执行基板资料调整。
基板资料 机种资料
路径的分割
DAS 处理
基板资料
关闭
3 设定
DAS
机台 1:step1 X.Y.R
机台 1:step2 X.Y.R
机台 1:step nX.Y.R
:
:
机台 1:step 1X.Y.R
机台 2:step 2X.Y.R
机台 3:step 3X.Y.R
:
:
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-41
5.2.1.3 机种文件的储存
[ 操作功能 ]
储存编辑结束的机种文件。
[ 操作顺序 ]

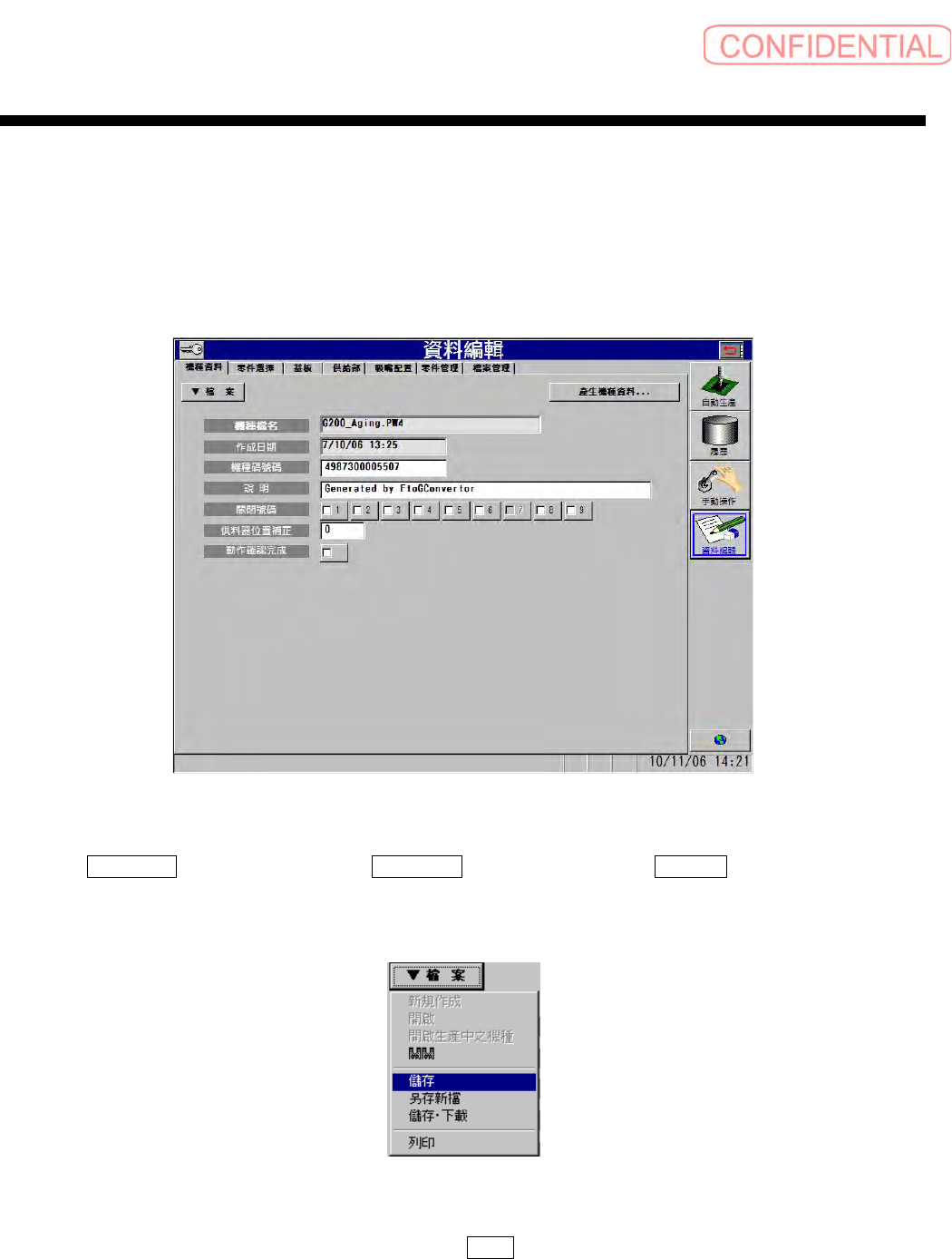

图
5.2.1-16
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
点击 資料編輯 ( 资料编辑 ) 菜单的 機種資料 ( 机种资料 ) 画面的 ▼檔案 ( ▼文件 ) 钮，会出
现以下的下拉菜单。
图
5.2.1-17
檔案
(
文件
)
画面
仅开启现在的机种文件以其名字储存时，点击 儲存 ( 储存 ) 钮。在 SI-G200Mk3 的内部记忆
体中
, 只储存机种文件。
