1.3.6.3
认识结果详细画面
认识结果详细画面是在认识结果一览上点击详细显示的项目而显示的。
发生认识错误时，显示内容、错误的发生原因和处理方法。
图
1.3.6.3
認識結果一覽
(
认识结果一览
)
画面
1.3.6.4 认识详细参数的设定画面
设定执行认识时必要数据。
图
1.3.6.4-1
認識詳細參數的設定
(
认识详细参数的设定
)
画面
(
芯片零件
)
角度偏離容許值 ( 角度偏离容许值 ) ：
根据认识得到零件的角度，设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
位置偏離容許值 ( 位置偏离容许值 ) － 全部畫面 ( 全部画面 ) ：
零件认识时对全部画面进行认识。
位置偏離容許值 ( 位置偏离容许值 ) － 指定位置 ( 指定位置 ) ：
零件认识时在指定领域内进行认识。
位置偏離容許值 ( 位置偏离容许值 ) － 根據零件尺寸自動地進行計算 ( 根据零件尺寸自动地进行计
算
) ：
考虑零件认识时的角度、角度偏离容许值的值，自动设定认识领域进行认识。
進行背面裝著檢出 ( 进行背面装着检出 ) ：
在进行背面装着检出的确认时，背面装着检出的项目变为有效，进行以从零件形状计算的窗口内
的亮度为基础的检出。由于窗口的大小是由电极的宽度自动计算的，请正确设定数值。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-39
如果按下
，亮度比在 閾值 ( 阈值 ) 中设定的值小时，则认识 OK，亮度比在 閾值 ( 阈值 ) 中设定
的值大时，则判断为背面装着、出现错误。
如果按下
，亮度比在 閾值 ( 阈值 ) 中设定的值大时，则认识 OK，亮度比在 閾值 ( 阈值 ) 中设定
的值小时，则判断为背面装着、出现错误。
图
1.3.6.4-2
認識詳細參數的設定
(
认识详细参数的设定
)
画面 （脚零件·异形零件）
在粗定位中利用本體 ( 在粗定位中利用本体 ) ：
设定计算零件大致位置时，是否使用本体的信息。当明确显现出本体时有效。当本体检出失败
时，自动转移到使用脚的定位处理。
没有脚的异形零件因为无法通过脚进行定位，一定要在粗定位时使用本体。
角度偏離容許值 ( 角度偏离容许值 ) ：
根据认识得到零件的角度，设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
本體對背景極性 ( 本体对背景极性 ) ：
设定零件本体和背景的明暗差。
腳零件 ( 脚零件 ) 在明·暗·不考虑的间进行选择， 異型零件
( 异形零件 ) 在明·暗·不考虑·正片·负片的间进行选择。
本體輔助樣本 ( 本体辅助样本 ) ：
指定本体检出时使用的样本系数。将系数设定为
1 时，使用全部画素识别本体。
将系数设定为
2 时，在 2 × 2 画素中选择代表点进行本体识别。本体辅助样本取得越大，要用
识别时间越短。仅有选中了本体辅助样本自动确认时有效。
本體輔助樣本自動檢查 ( 本体辅助样本自动检查 ) ：
设定是否自动计算适当本体辅助样本。
本體判定臨界值 ( 本体判定临界值 ) ：
使用本体粗定位时，为了判断是否用本体定位而设定的临界值。
本體對腳極性 ( 本体对脚极性 ) ：
设定本体和脚哪一个看起来更亮一些。通过明暗选择。
高精度模式 ( 高精度模式 ) ：
设定是否为了得到更正确的认识结果而在高精度模式下测定脚前端。
零件认识数据制作篇
1. 操作
1-40
电子零件装着机
SI-G200Mk3 (CS)
在定位的過程中使用設定腳 ( 在定位的过程中使用设定脚 ) ：
设定在探求设定脚时，是否进行设定脚的整列。
在通常情况下，请选中。但是，发生认识错误，设定脚重复时，本体内存在设定脚的情况下，请
不要选中。
掃描接地面的位置 ( 扫描接地面的位置 ) ：
设定是否确认被检出脚的所有位置都在零件数据上定义的位置。
若本确认无效，脚位置不再成为判断认识
OK/NG 的基准。
檢查腳缺損 ( 检查脚缺损 ) ：
检查脚的欠缺，有在找不到数据上定义脚时，设定是否将认识转为 NG。
若本确认无效，全部脚检出这一条件不再作为判断认识
OK/NG 的基准。
位置偏離容許值 ( 位置偏离容许值 ) － 全部畫面 ( 全部画面 ) ：
零件认识时对全部画面进行认识。
位置偏離容許值 ( 位置偏离容许值 ) － 指定位置 ( 指定位置 ) ：
零件认识时在指定领域内进行认识。分割认识时，仅可以使用位置偏离容许值指定位置。
位置偏離容許值 ( 位置偏离容许值 ) － 根據零件尺寸自動地進行計算 ( 根据零件尺寸自动地进行计
算
) ：
考虑零件认识时的角度、角度偏离容许值，自动地设定认识领域进行认识。
在进行
進行多余的腳的確認 ( 进行多余的脚的确认 ) 确认时，实际零件的脚数比作为零件数据定义
的脚数多时，根据多余的脚的检出进行作为认识
NG 的 ExtraLead 检出。
在进行
進行背面裝著檢出 ( 进行背面装着检出 ) 的确认时，背面装着检出的项目变为有效，进行以
从零件形状计算的窗口内的亮度为基础的检出。由于窗口的大小是由脚信息自动计算的，请正确设
定数值。
如果点击 ，亮度比在
閾值 ( 阈值 ) 中设定的值小时，则认识 OK，亮度比在 閾值 ( 阈值 ) 中设定
的值大时，则判断为背面装着、出现错误。
如果点击 ，亮度比在
閾值 ( 阈值 ) 中设定的值大时，则认识 OK，亮度比在 閾值 ( 阈值 ) 中设定
的值小时，则判断为背面装着、出现错误。
图

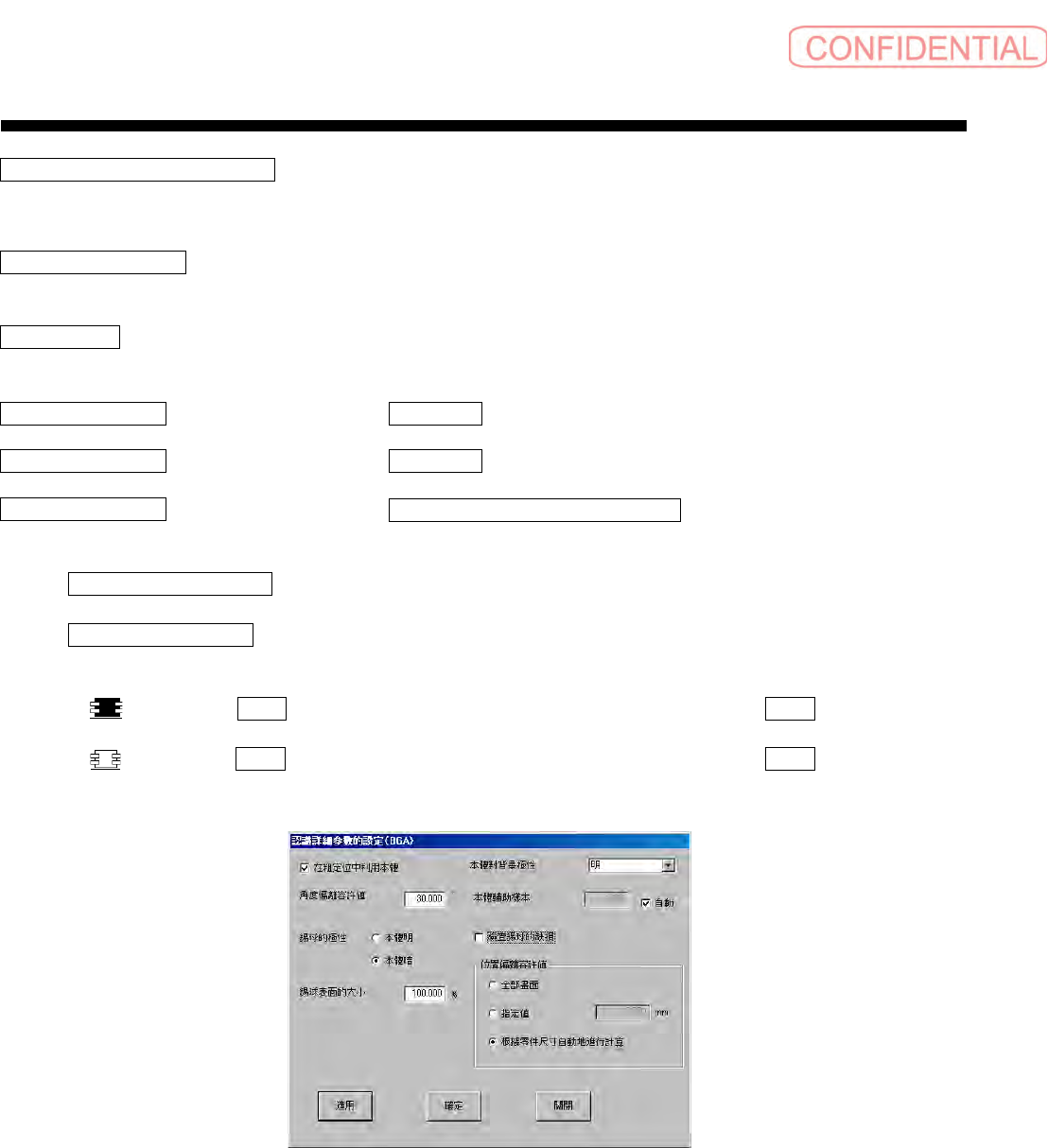

1.3.6.4-3
認識詳細參數的設定
(
认识详细参数的设定
)
画面
(BGA
零件、异型零件有锡球
)
