保养篇
3. 输入以及输出信号表
电子零件装着机 SI-G200Mk3 (CS)
3-51
3.2.8 SY-MC 輸入/輸出 (SY-MC 输入 / 输出 ) 端口的输出信号表 ( 后面 PC)
注 ) “※”表示负逻辑
装置号码／名称
Bit
输出信号名称
LOW HIGH
备注
01,00
SY-MC
擴張輸出
(01, 00
SY-MC 扩张输
出 )
0
1
相機快門 1 （相机快门 1 ）
ON OFF
2
3
4
5
相機快門 2 （相机快门 2 ）
ON OFF
6
7
8
9
10
11
12
13
14
15
保养篇
4. 信号灯
电子零件装着机 SI-G200Mk3 (CS)
4-1
4. 信号灯
4.1 信号灯的构成
信号灯由信号塔 （1 个）和子信号塔 （前侧用、后侧用各 1 个）组成。
4.2 信号灯的用途
信号塔的用途为通过设定信号塔的亮灯模式和蜂鸣器的组合，可以显示装置全体正常动作及零件缺
料或错误等设备运行状态。
子信号塔的用途为通过设定子信号塔的亮灯模式，可以显示前侧或后侧的错误及交换零件等的设备
运行状态。将信号塔的亮灯状态和子信号塔的亮灯状态结合，可以确定前侧或后侧的详细运行状态。
4.3 信号灯的配色
信号塔的灯光由上段灯的红色、中段灯的黄色和下段灯的蓝色构成，出厂时的标准设定为下一节 4.4
的
[ 参考 ] （信号塔）资料中所示设定，可根据客户的需要进行任意的设定变更。
子信号塔的灯光和信号塔的灯光 （
3 段）不同，只有一段 （白色），出厂时的标准设定为下一节 4.4
的 [ 参考 ] （信号塔）资料中所示设定，可根据客户的需要进行任意的设定变更。
4.4 信号灯的设定顺序
［信号塔的设定顺序］
1. 按顺序点击菜单中的 機器設定 （机器设定）标签、設備設定 （设备设定）标签、
（信号灯）标签。
2. 点击想变更项目的 T 标签、选择亮灯模式和蜂鸣器方式。
亮灯模式：有熄灯、亮灯、闪烁、无变化 4 种。
蜂鸣器方式：有 ON 和 OFF 2 种。
3. 点击画面左上角的 設定 （设定）标签。

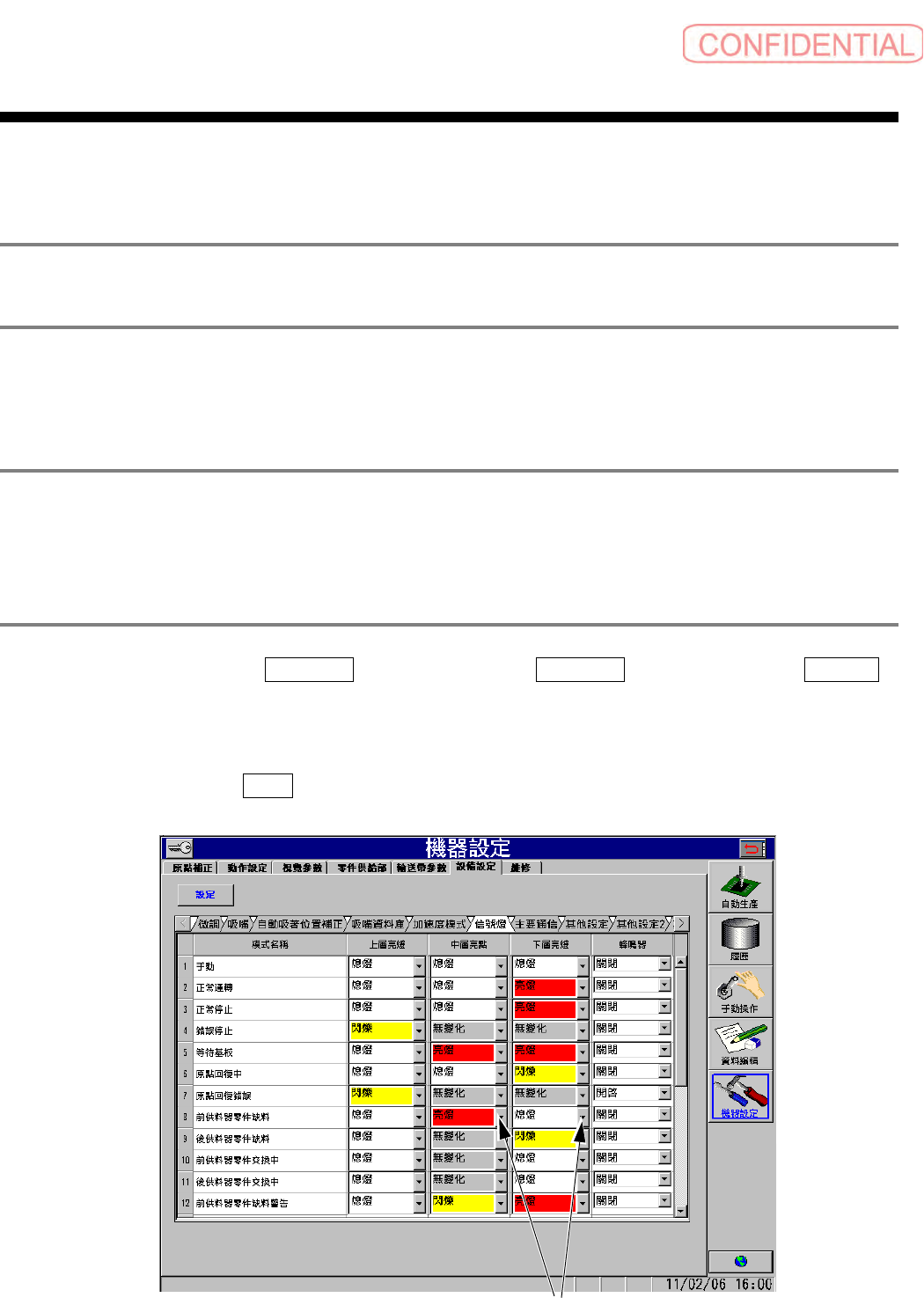

图示的画面是对 NO.8 的中亮灯、下亮灯方式进行设定变更的画面。
变更设定
