5.2.3 机种文件的打印
[ 操作功能 ]
打印编辑后的机种文件内容。
[ 操作顺序 ]
依顺序点击 資料編輯 ( 资料编辑 ) 菜单的 機種資料 ( 机种资料 ) 。
点击
▼檔案 ( ▼文件 ) 钮，点击下拉画面的 開啟 ( 开启 ) 钮，在 選擇機種檔 ( 选择机种文件 )
对话框下 , 选择打印机种文件。
另，在自动生产画面下载机种文件时，点击
▼檔案 ( ▼文件 ) 画面的 開啟生產中之機種 ( 开启
生产中的机种
) 钮，选择生产中的机种文件。
因为选择
開啟生產中之機種
(
开启生产中的机种
)
时，需事先在自动生产画面下载机种文件。
未下载的情形时，无法选择。并且，不可后侧的画面进行打印指示。

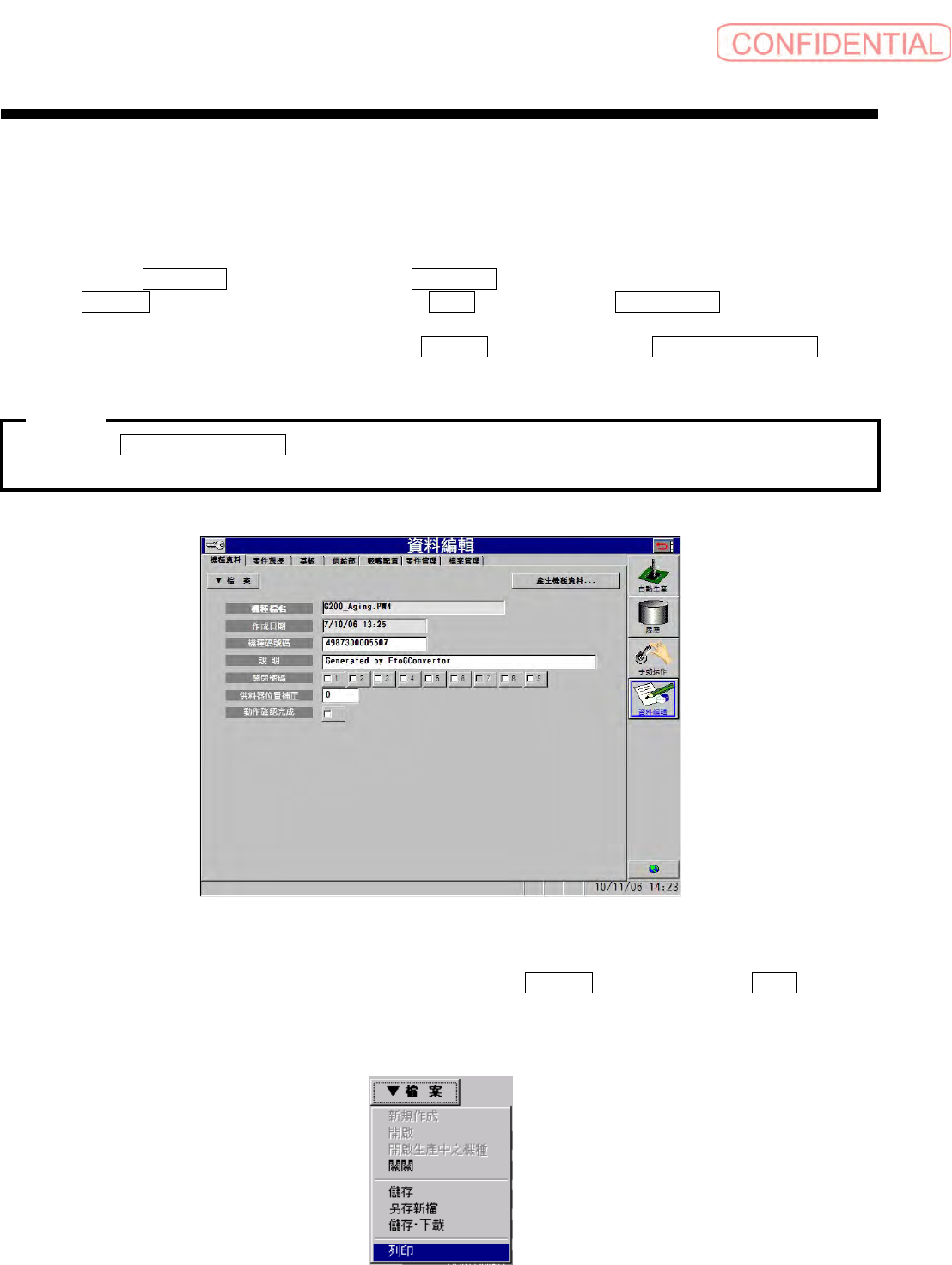

图
5.2.3-1
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
在 SI-G200Mk3 中接续打印机的电源准备打印，请点击▼檔案 ( ▼文件 ) 菜单的 列印 ( 打印 )
钮。机种资料的信息将被打印。
图
5.2.3-2
檔案
(
文件
)
菜单
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-47
5.2.4 配置文件的吸嘴表头·控制
[ 操作功能 ]
修正基板、供给部、零件选择、吸嘴配置的各配置文件的表头。
表头为
DAS 执行后 , 自动附加旗标或说明等的项目。自动附加以外也可使用此表头·控制执行
修正·变更。
[ 操作顺序 ]
点击指定任一的 基板 ( 基板 ) 、 供給部 ( 供给部 ) 、 零件選擇 ( 零件选择 ) 、 吸嘴配置 ( 吸嘴
配置
) 。

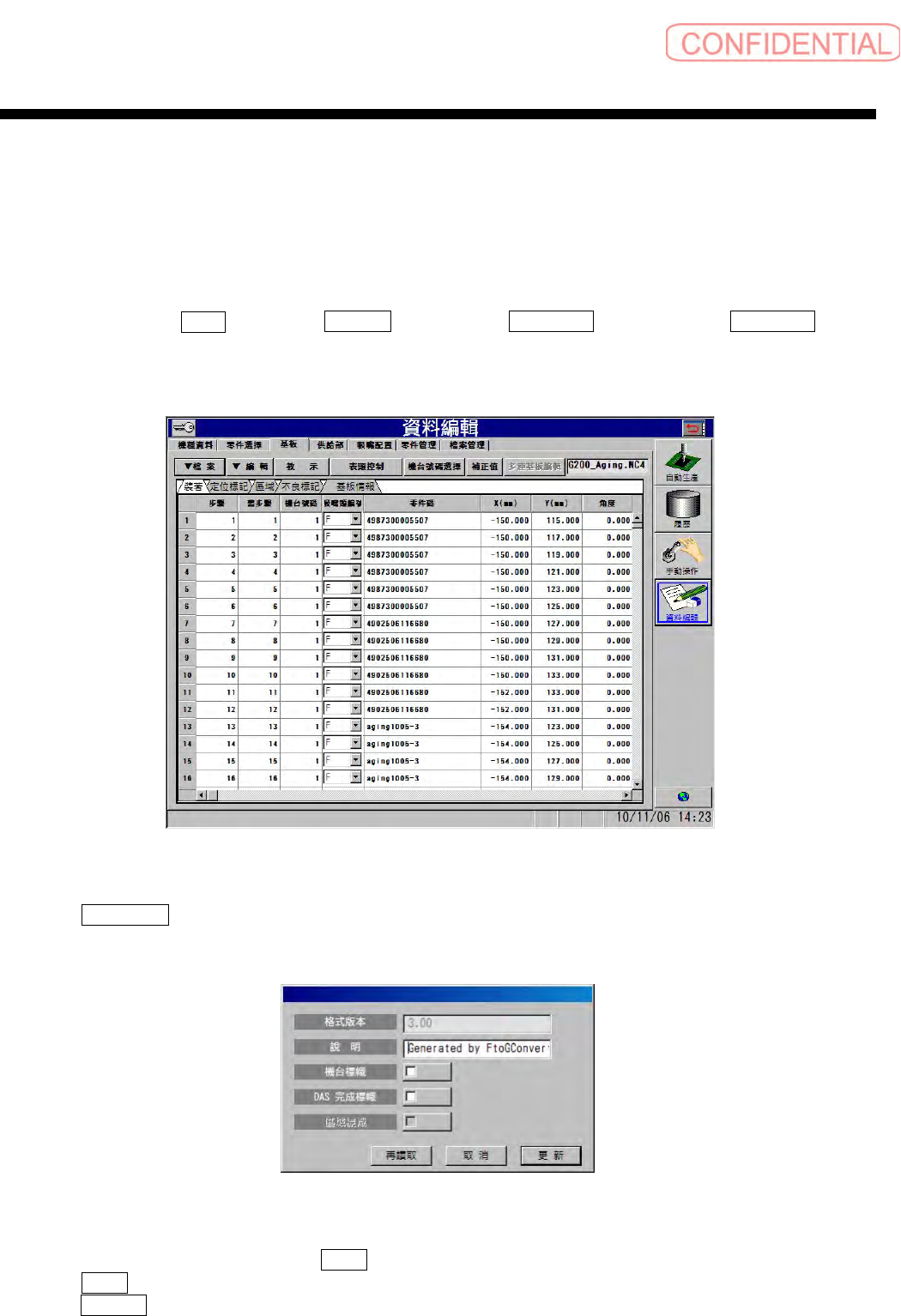

图
5.2.4-1
資料編輯－基板
(
资料编辑－基板
)
画面
点击 表頭控制 ( 表头控制 ) 钮时 , 可显示以下的对话框。
图
5.2.4-2
吸嘴头管理对话框
因应需要而编辑内容后，请点击 更新 ( 更新 ) 钮 , 即可反映编辑内容。
点击
取消 ( 取消 ) 钮时，编辑内容不会反映于资料中。
点击
再讀取 ( 再读取 ) 钮时，将现在各构成文件内储存的表头内容再次重新读取。
操作篇
5. 资料编集
5-48
电子零件装着机
SI-G200Mk3 (CS)
[
表头的项目 ]
在表头·控制中
，
修正表头后需要储存各配置文件。
项目 说明
格式版本 各配置文件的格式版本。
仅参照。文件储存时自动附加上去。
说明 对于各配置文件的说明。
在
DAS 执行后自动附加 DAS 的版本。
机台标帜 使用连结资料时需确认。
自动确认
DAS 执行后制作的连结资料。
( ※仅有基板、供给部、吸嘴配置 )
DAS
完成标帜 自动确认 DAS 执行完的资料。
( ※仅有基板、供给部、吸嘴配置 )
区域标帜 自动确认 DAS 执行完的资料。
( ※仅有基板 )
注意 :
