零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-53 在多边形角上会出现圆，所以用鼠 标选中并移动，角的部分会 显示为圆。 ( 映 像小的信息，用零件窗口右上角的 + 正放大镜放 大显示，并移动不良标记至 易见的位置 ) 图 2.1.6.1-2 圆设定 这些步骤可以角变圆并设定本体。 图 2.1.6.1 -3 圆设定后
零件认识数据制作篇
2. 顺序
2-52
电子零件装着机
SI-G200Mk3 (CS)
零件信息被登录到零件管理表里，结束。
图
2.1.6-27
零件管理
(
零件管理
)
画面
1.6.1 本体设定 ( 圆 )
本体设定时设定圆角的方法。
首先，本体的多边形设定后，用鼠标选择圆，点击
編輯 ( 编辑 ) － 圓 ( 圆 ) 。
图
2.1.6.1-1
圆设定
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-53

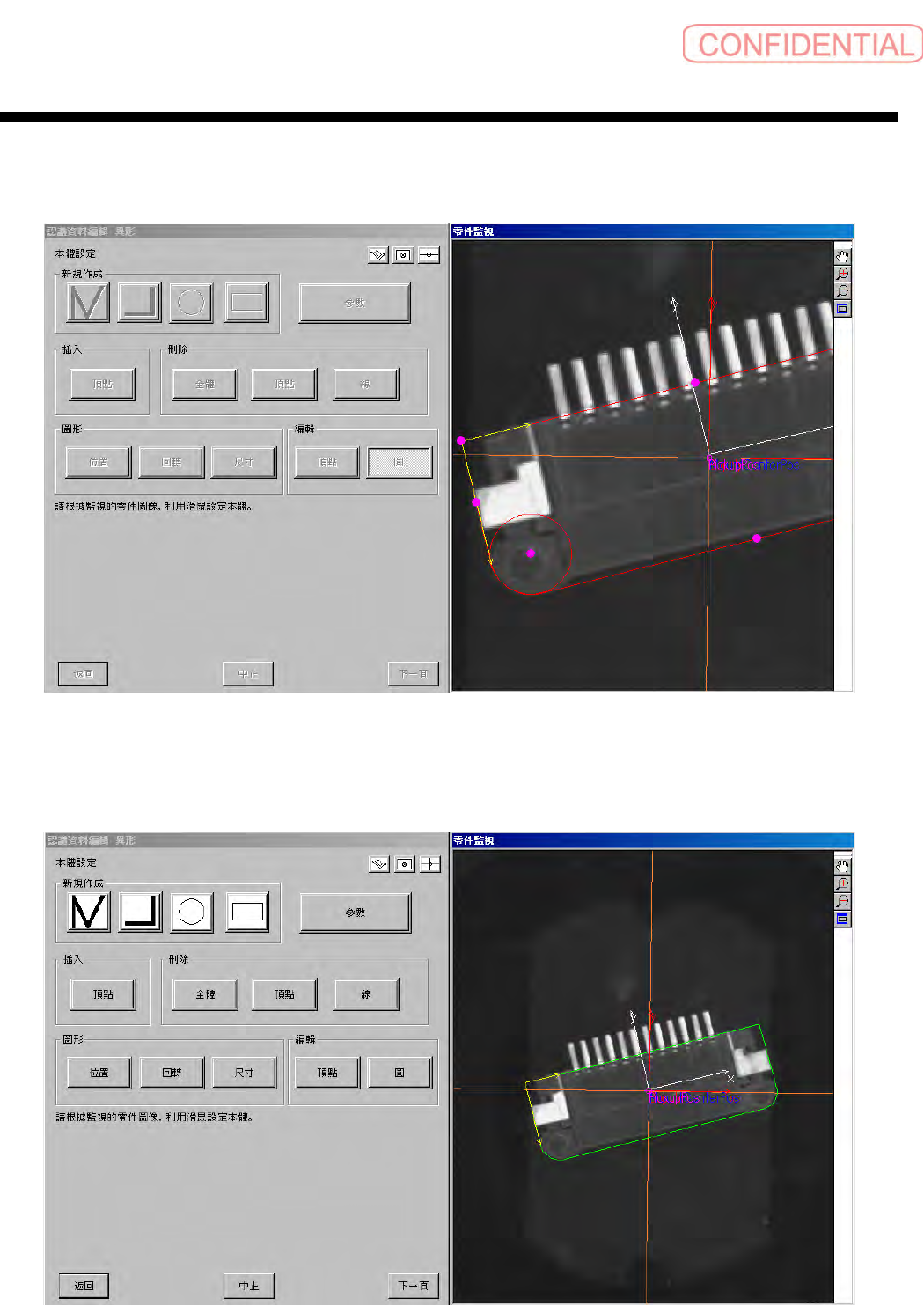

在多边形角上会出现圆，所以用鼠标选中并移动，角的部分会显示为圆。
( 映像小的信息，用零件窗口右上角的 + 正放大镜放大显示，并移动不良标记至易见的位置 )
图
2.1.6.1-2
圆设定
这些步骤可以角变圆并设定本体。
图
2.1.6.1-3
圆设定后
零件认识数据制作篇
2. 顺序
2-54
电子零件装着机
SI-G200Mk3 (CS)
2.1.7 异形 （无脚）零件的数据制作

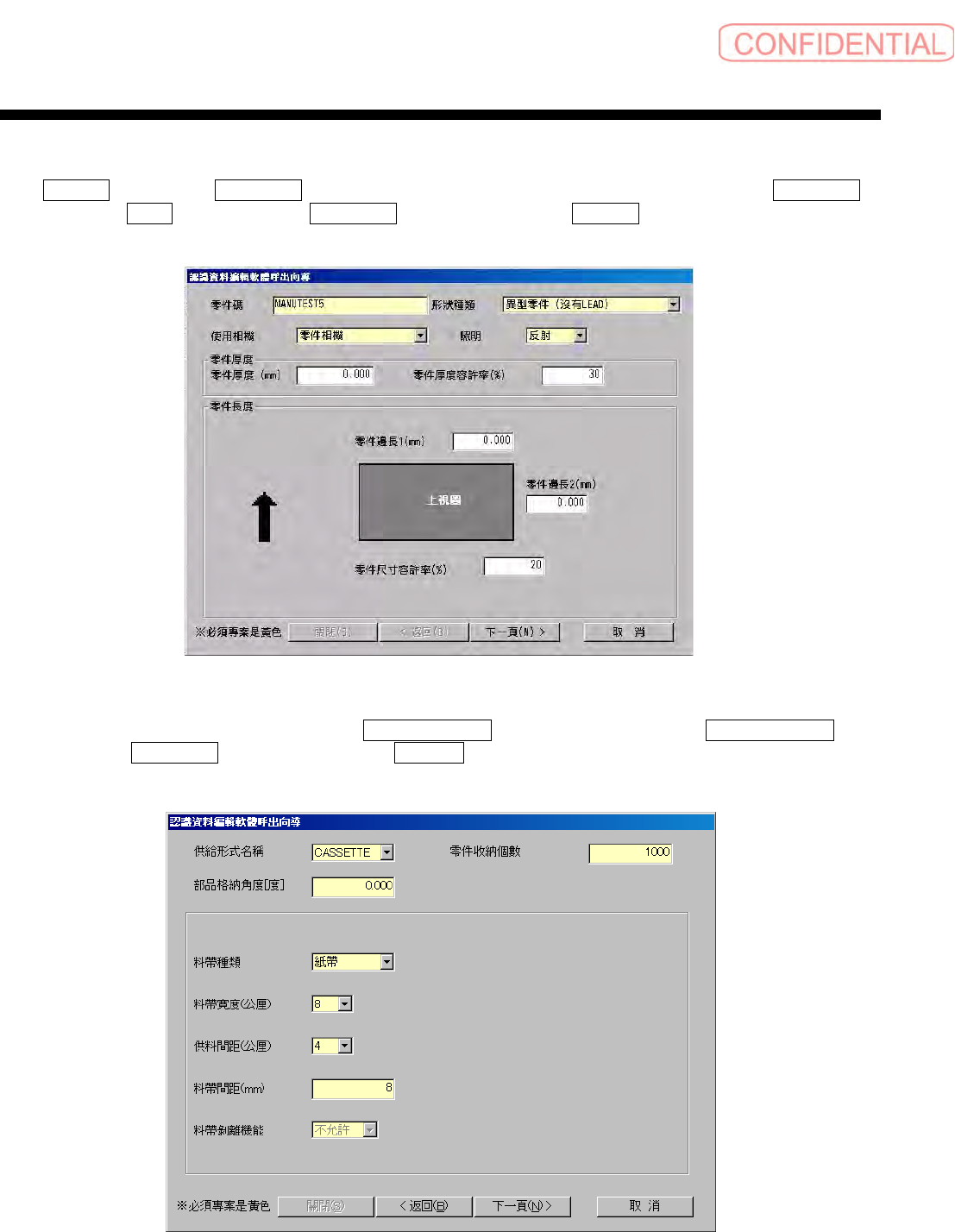

输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异形零件 ( 没有 LEAD) 零件，选择 使用相機
( 使用相机 ) 、 照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.7-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
画面
会出现供给部信息输入画面，所以请选择 供給形式名稱 ( 供给形式名称 ) ，输入 零件收納個數 ( 零
件存储个数
) 、 料帶間距 ( 料带间距 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.7-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
