操作篇 5. 资料编集 5-80 电子零件装着机 SI-G200Mk3 (CS) 储存基板资料时 , 点击 ▼檔案 ( ▼文件 ) , 会出现以下的下拉菜单 。 请点击 儲存 ( 储存 ) 。 图 5.4.5-6 檔案 ( 文件 ) 菜单 [ 画面说明 ] 依 ▼編輯 ( ▼编辑 ) 执行储存格的复制·贴上、插入 ·删除的操作及零件名称行 的搜寻。 · 複製 ( 复制 ) ：复制读取 的储存格。 · 貼上 ( 粘贴 ) ：将文字列 粘贴…
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-79
到达预定的位置时，点击
裝著教示 ( 装着教示 ) 对话框的 座標取得 ( 坐标取得 ) 钮，教示结果
会出现在所指定的
A 行中。
此时，依顺序教示显示中的全部焊点。
取消教示的内容再输入时，点击
復原 ( 复原 ) 钮。
中止教示操作时，点击
取消 ( 取消 ) 钮。
全部的点教示完毕后，在装着教示时，点击
焊墊 ( 焊垫 ) 钮。 在基板教示时，点击 裝著零件
(
装着零件 ) 钮。 自动计算教示步骤的位置及倾斜的补正，其结果会出现位于 裝著教示 ( 装着
教示
) 对话框中央的 裝著位置座標 ( 装着位置坐标 ) 的补正列表中。
教示以下的步骤时，在
步驟號碼 ( 步骤号码 ) 的调整钮中请选择步骤号码。
对各步骤依以上顺序反复操作执行。
将计算结果记录于表中
, 点击 結束 ( 结束 ) 钮， 裝著教示 ( 装着教示 ) 对话框消失且计算结果
会出现在指定的步骤号码中。
为操作所反映的补正值时，点击
補正 ( 补正 ) 钮，会表示以下的补正对话框。
图
5.4.5-5
補正
(
补正
)
对话框
清除反映在各坐标的补正值时，点击 補正座標值增加至 XYR 座標值並清除補正值 ( 补正坐标值增加
至
XYR 坐标值并清除补正值 ) 的单选钮。选择 全部步驟 ( 全部步骤 ) 或 僅有選擇之步驟 ( 仅有选
择的步骤
) 其任一对象后，请点击 執行 ( 执行 ) 钮。
输入现在的在△
X、△ Y、△角度的值 , 加上 X 、 Y、角度后补正值变为 0。
重设补正值时，点击
重設補正座標值 ( 重设补正坐标值 ) 的单选钮。选择 全部步驟 ( 全部步骤 )
或 僅有選擇之步驟 ( 仅有选择的步骤 ) 其任一对象后，请点击 執行 ( 执行 ) 钮。将输入在△ X 、
△
Y 、△角度的值变为 0 。
操作篇
5. 资料编集
5-80
电子零件装着机
SI-G200Mk3 (CS)
储存基板资料时 , 点击 ▼檔案 ( ▼文件 ) , 会出现以下的下拉菜单。
请点击
儲存 ( 储存 ) 。

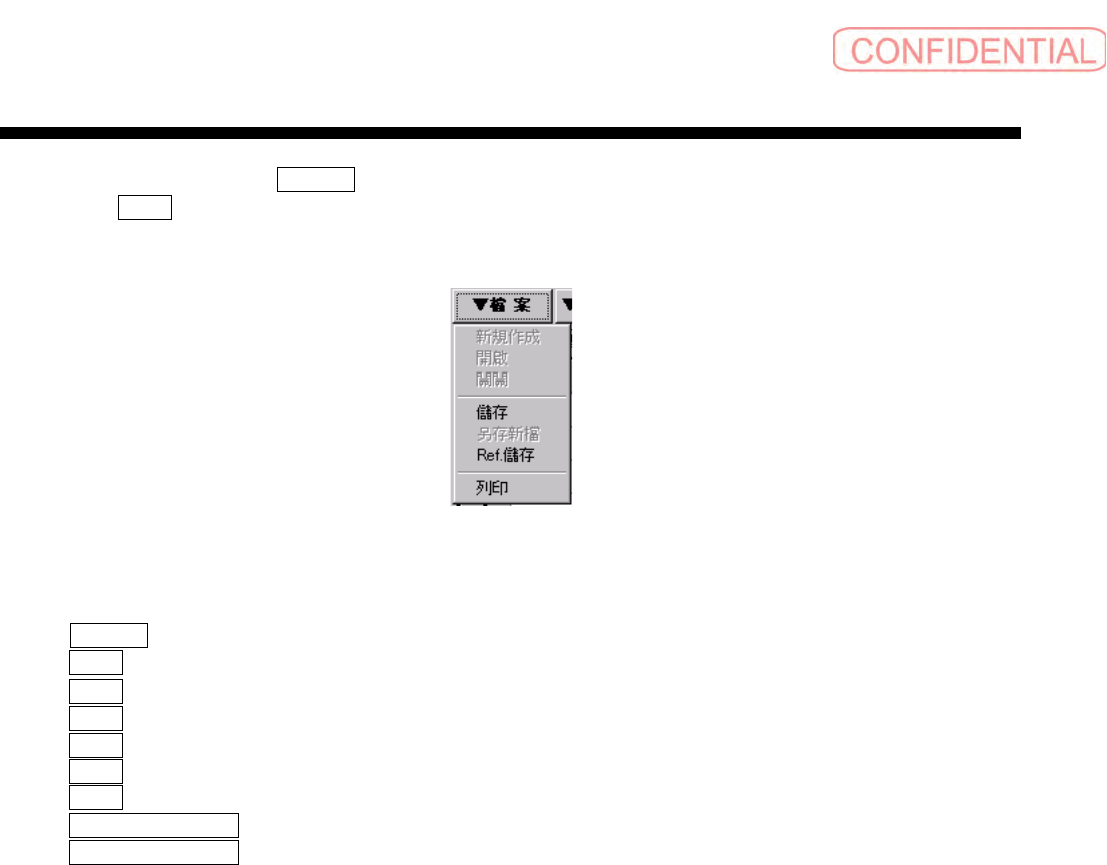

图
5.4.5-6
檔案
(
文件
)
菜单
[ 画面说明 ]
依 ▼編輯 ( ▼编辑 ) 执行储存格的复制·贴上、插入·删除的操作及零件名称行的搜寻。
·
複製 ( 复制 ) ：复制读取的储存格。
·
貼上 ( 粘贴 ) ：将文字列粘贴于储存格位置。
·
插入 ( 插入 ) ：插入一个新记录于储存格。
·
刪除 ( 删除 ) ：删除储存格。
·
尋找 ( 寻找 ) ：寻找资料。
·
取代 ( 取代 ) ：取代资料。
·
依遞增順序排序 ( 依递增顺序排序 ) ：将资料依递增顺序排序。
·
依遞減順序排序 ( 依递减顺序排序 ) ：将资料依递减顺序排序。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-81
(2) 区域 ID 的输入
[ 操作功能 ]
将取得连片基板的一部分称为区域 。以基准区域输入于装着资料中，对于同一基板的多数的相
同图案区域可执行装着。一片基板中的区域制作在
[5.4.3 区域资料的编辑 ] 中有定义。
在装着资料内制作区域资料。
[ 操作顺序 ]
首先，在 “（1 ）零件装着位置的输入及教示” 中，对于基准区域指定零件的装着位置。
以垂直滚动条列表示基准区域的步骤行。
以水平滚动条列表示
區域 ( 区域 ) 列。

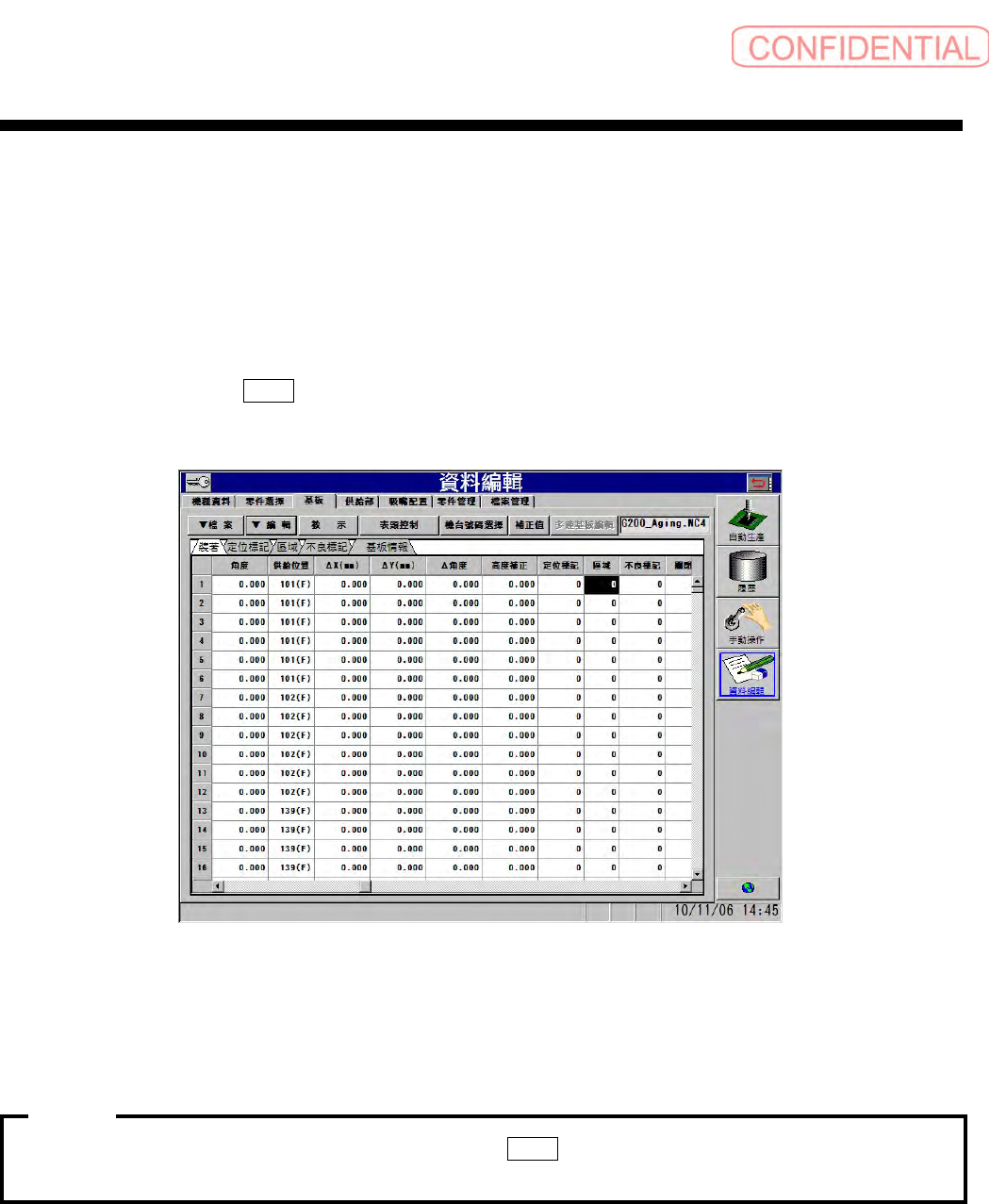

图
5.4.5-7
資料編輯—基板
(
资料编辑－基板
)
画面
在基准区域的步骤行中，输入基准区域的区域 ID。
反复操作以上需要制作装着资料的全部区域。
·先制作基准区域
ID
的资料
,
执行
DAS
时
，
于
區域
(
区域
)
中展开数个指定的区域的资料。
·未指定步骤号码时
，
此操作较为便利。
注意 :
