操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-63 输入残数于设定残数的供给部 位置的 殘數 ( 残数 ) 框中。欲将残数前侧 ( 或后侧 ) 全部设为溢满时，请点 击 全部重設 ( 全部重设 ) 钮 , 会显示以下的信息对话框并点击 OK 钮后， 将前侧 ( 或后侧 ) 的残数全部设为溢满。 点击 取消 ( 取消 ) 钮时，残数无法重设。 图 3.5.3-3 零件殘數設定 ( 零件残数设定 ) 对话框 …
操作篇
3. 自动生产
3-62
电子零件装着机
SI-G200Mk3 (CS)
3.5.3 零件残数的设定
[ 操作功能 ]
对于自动生产中的各供给部设定零件残数。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 画面 → 零件供給狀況 ( 零件供给状况 ) 标签，会出现以下的画面。
图
3.5.3-1
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
点击 供料器狀況 ( 供料器状况 ) 框内左上角的 殘數設定 ( 残数设定 ) 钮，会出现 零件殘數設定
(
零件残数设定 ) 对话框。
图
3.5.3-2
零件殘數設定
(
零件残数设定
)
对话框
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-63
输入残数于设定残数的供给部位置的
殘數 ( 残数 ) 框中。欲将残数前侧 ( 或后侧 ) 全部设为溢满时，请点击
全部重設 ( 全部重设 ) 钮 , 会显示以下的信息对话框并点击 OK 钮后，将前侧 ( 或后侧 ) 的残数全部设为溢满。
点击
取消 ( 取消 ) 钮时，残数无法重设。

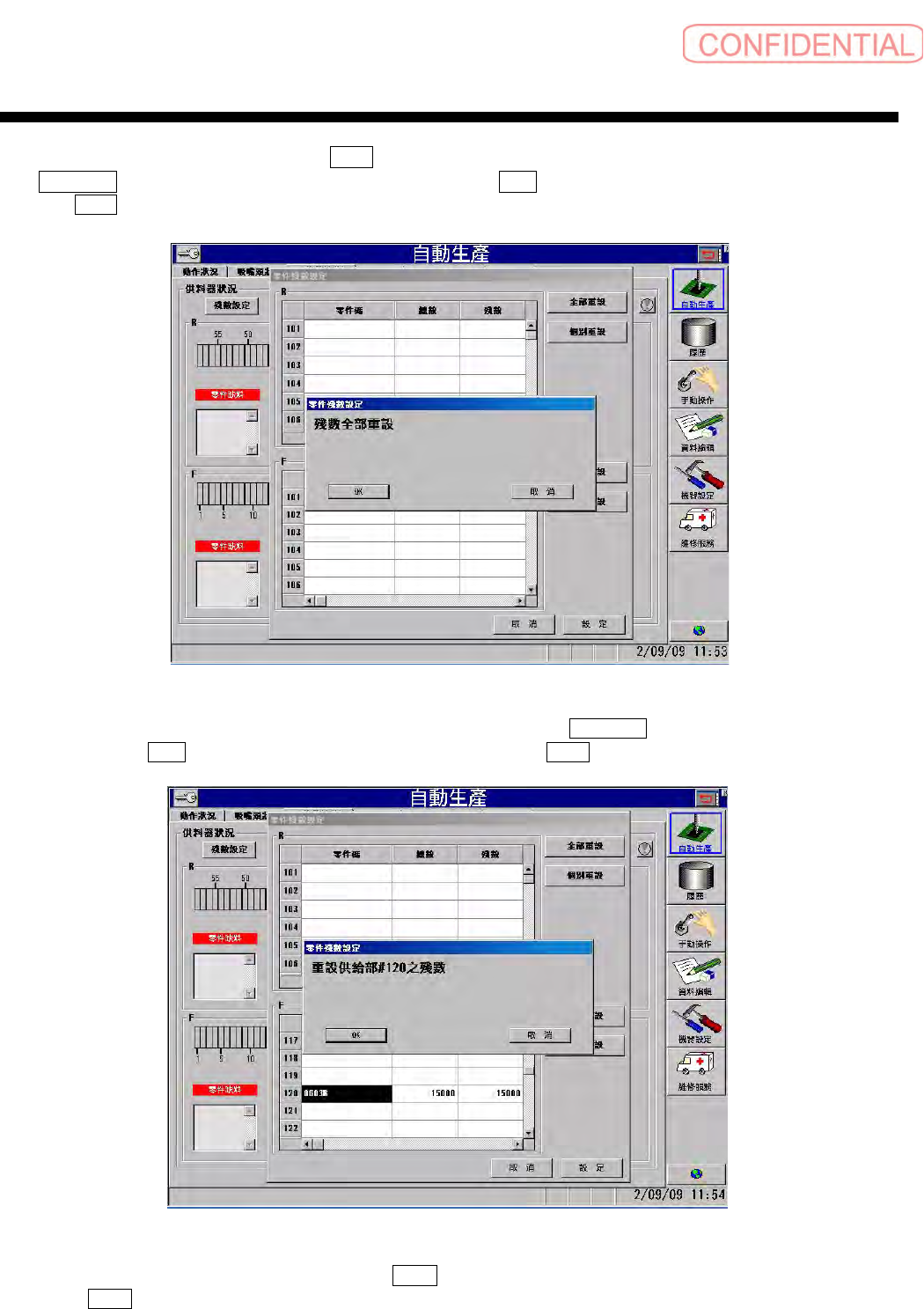

图
3.5.3-3
零件殘數設定
(
零件残数设定
)
对话框
对于各供给部位置残数设为溢满时，选择设定的供给部位置并请点击 個別重設 ( 个别重定 ) 钮，会表示以下的
对话框，点击
OK 钮后，将指定的供料器的残数设为溢满。点击 取消 ( 取消 ) 钮时，残数无法重设。
图
3.5.3-4
零件殘數設定
(
零件残数设定
)
对话框
输入各供给部位置的零件残数后，点击 設定 ( 设定 ) 钮 , 设定输入的残数。
点击
取消 ( 取消 ) 钮后，输入残数无法设定。
操作篇
3. 自动生产
3-64
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
(1)
零件残数信息
对于各供给部位置号码，在机种文件指定零件供料器的
零件碼 ( 零件码 ) ， 将表示包含使用 1
个卷带的零件 總數 ( 总数 ) 及现在 殘數 ( 残数 ) 于列表。
(2) 全部重设
将前侧或后侧的零件残数全部设为溢满。
(3) 个别重设
将选择供给部位置号码的零件残数设为溢满。
