操作篇 3. 自动生产 3-80 电子零件装着机 SI-G200Mk3 (CS) 表示出 列印 ( 吸嘴部群組狀況生產管理情報 ) ( 打印 ( 吸嘴部群组状况生产管理信息 )) 对话框。指定吸嘴号 码，点击 確定 ( 确定 ) 钮，开始打印。 图 3.7.4-3 生產管理情報統計 ( 生产管理信息统计 ) 对话框 图 3.7.4-4 列印 （吸嘴部群組狀況生產管理情報） ( 打印 （吸嘴部群组状况生产管理信息） ) 对话框 打印对话框…
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-79
3.7.4 吸嘴群组的状况
[ 操作功能 ]
表示吸嘴群组的各种错误的状况及吸着率。此表示为附属
檔群組資料
(
文件群组资料
)
的生产管
理信息。特别是将
零件吸著數
(
零件吸着数
)
及
吸著率
(
吸着率
)
展开于吸嘴位置号码群中。
在机种文件群组的基本文件资料中，同时以生产日志方式每月总结、储存。
[ 操作顺序 ]
依顺序点击 履歷 ( 日志 ) 菜单 → 生產管理情報 ( 生产管理信息 ) 标签 → 吸嘴群組狀況
(前)、 (後)
( 吸嘴群组状况 ( 前 ) 、 ( 后 )) 标签，会出现以下的画面。

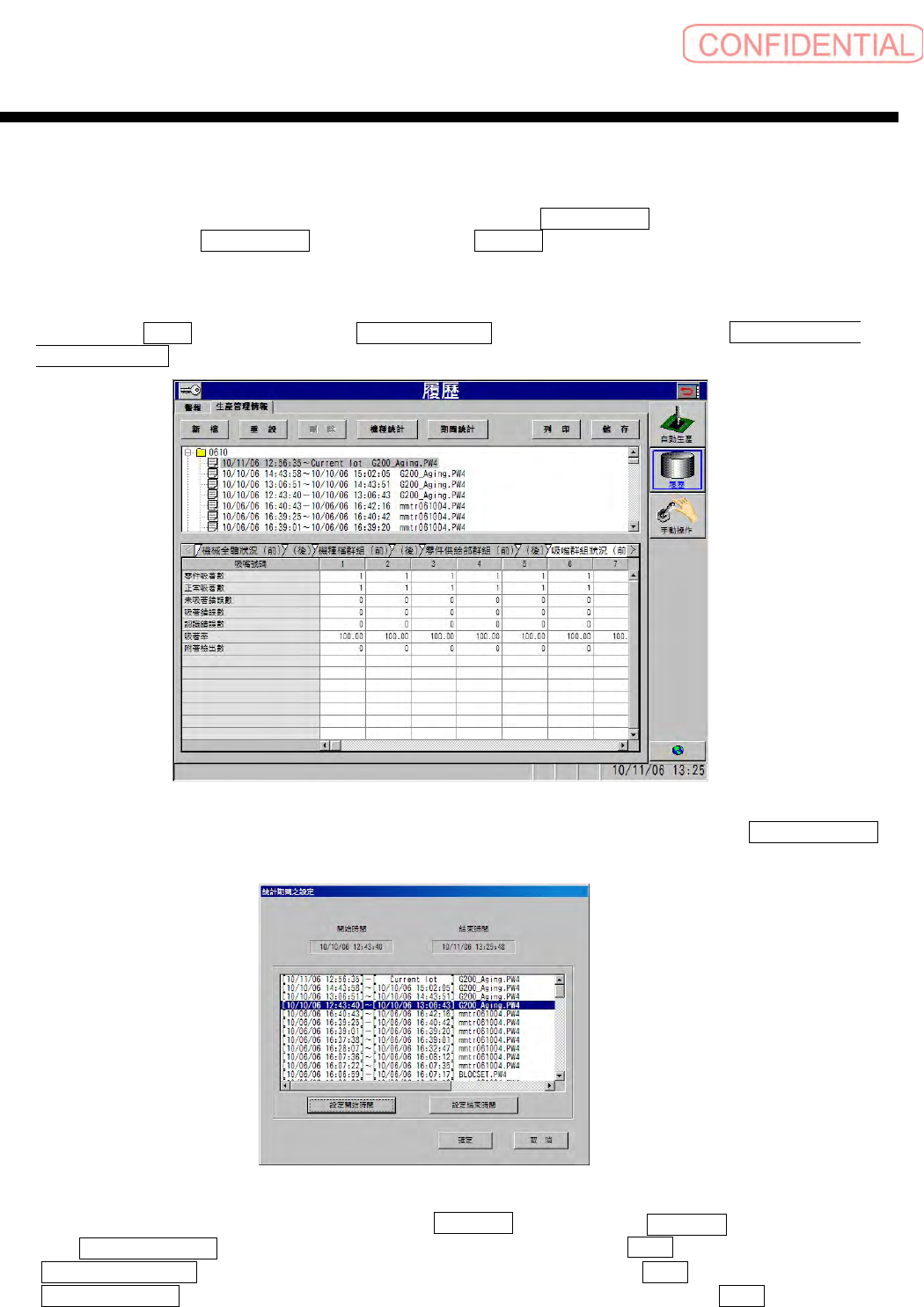

图
3.7.4-1
履歷－生產管理情報
(
日志－生产管理信息
)
画面
在列表的最上行表示文件为现在实行中的机种文件，以 “Current lot” 表示。 吸嘴群組狀況
(
吸嘴群组状况 ) 的资料为现在执行中机种文件群组资料的吸嘴群组的生产管理信息。
在统计机种文件的数个的生产管理信息时，点击
期間統計 ( 期间统计 ) 或 機種統計 ( 机种统计 ) 钮。表
示出
統計期間之設定 ( 统计期间的设定 ) 对话框。指定期间后，请点击 確定 ( 确定 ) 钮。表示出
生產管理情報統計 ( 生产管理信息统计 ) 对话框。储存至 FD 时，请点击 儲存 ( 储存 ) 钮。表示出
儲存開始之訊息 ( 储存开始的信息 ) 对话框并储存资料至 FD 中。打印时，请点击 列印 ( 打印 ) 钮。
图
3.7.4-2
統計期間之設定
(
统计期间的设定
)
对话框
操作篇
3. 自动生产
3-80
电子零件装着机
SI-G200Mk3 (CS)
表示出 列印 ( 吸嘴部群組狀況生產管理情報 ) ( 打印 ( 吸嘴部群组状况生产管理信息 )) 对话框。指定吸嘴号
码，点击
確定 ( 确定 ) 钮，开始打印。

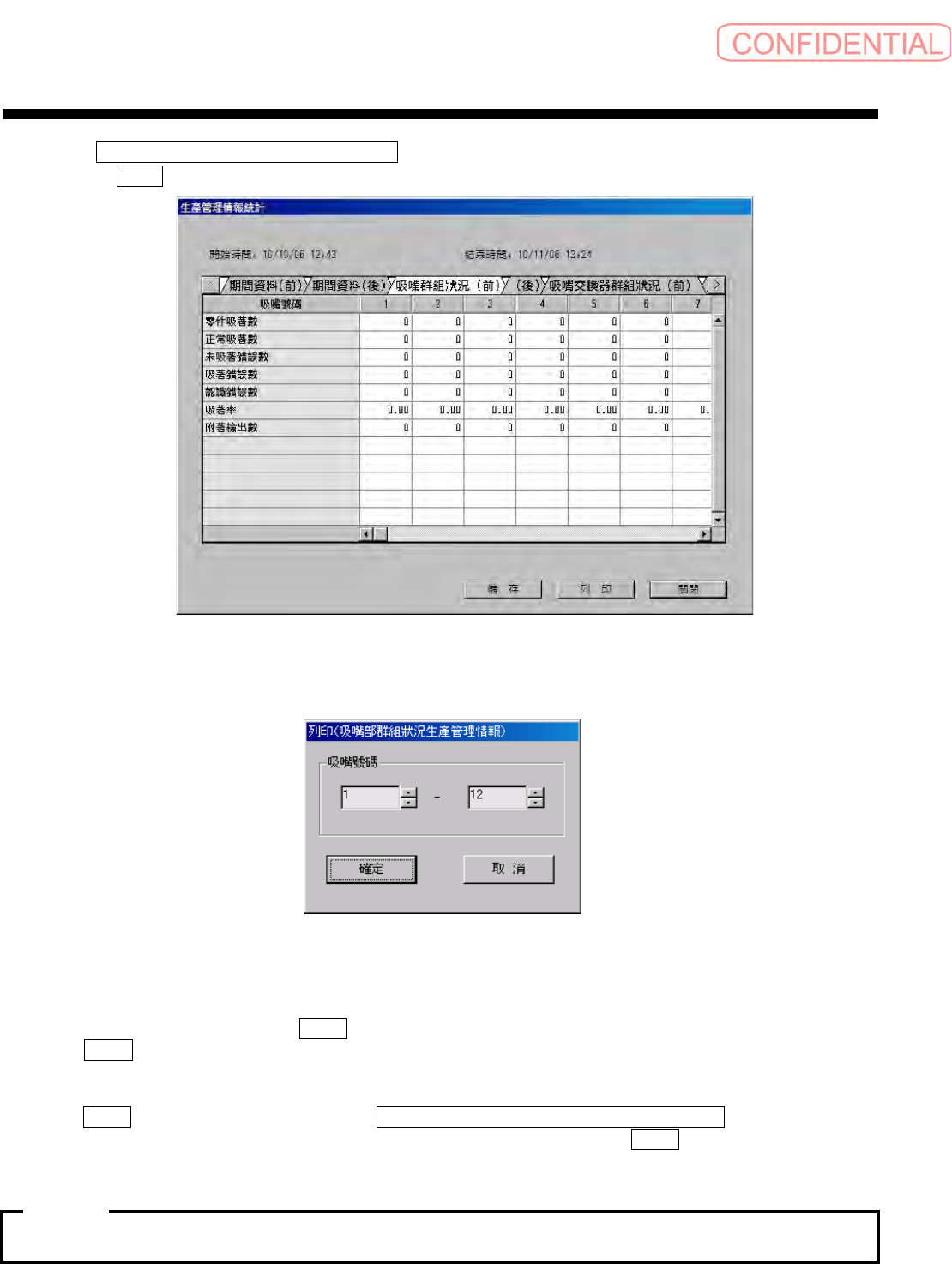

图
3.7.4-3
生產管理情報統計
(
生产管理信息统计
)
对话框
图
3.7.4-4
列印 （吸嘴部群組狀況生產管理情報）
(
打印 （吸嘴部群组状况生产管理信息）
)
对话框
打印对话框中会出现由 1 至 12 的吸嘴号码。限于特定吸嘴号码欲打印时，指定打印范围。确认
列表机的电源开启后，请点击
確定 ( 确定 ) 钮。 开始打印。
点击
取消 ( 取消 ) 钮时，不执行打印并关闭对话框。
打印未表示的日志资料时，由列表上选择，点击打印文件。
点击
列印 ( 打印 ) 钮 , 会出现上记的 列印 ( 吸嘴部群組狀況生產管理情報 ) ( 打印 ( 吸嘴部
群组状况生产管理信息
)) 对话框，同样的指定打印范围后，请点击 確定 ( 确定 ) 钮。 开始打
印。
打印吸嘴群组的全部生产信息，
1
～
12
的吸嘴号码，全部数据被打印。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-81
[ 画面说明 ]
(1)
零件吸着关系的资料
· 零件吸著數
( 零件吸着数 ) ：含吸着错误在内的全部吸着次数
正常吸著數
( 正常吸着数 ) ：
进行正常零件吸着的次数 （零件吸着数－
{
未吸着错误数
+
吸
着错误数
}
）
未吸著錯誤數 ( 未吸着错误数 ) ：零件吸着失败的次数
吸著錯誤數
( 吸着错误数 ) ：在吸着姿势上成为吸着错误的次数
· 認識錯誤數
( 认识错误数 ) ：在零件影像认识上失败的次数
· 吸著率
( 吸着率 ) ：
（零件吸着数－ （未吸着错误数＋吸着错误数））
/
零件吸着数
×
100 (
％
)
或者
（零件吸着数－ （未吸着错误数＋吸着错误数＋认识错误
数））
/ 零件吸着数× 100 (％ )
· 付著檢查數 ( 付着检查数 ) ：由于付着检查而发出错误的次数 ( 有偿选配 )
吸着率计算包含认识错误数的情况，需要另外设定。
注意 :
