操作篇 3. 自动生产 3-42 电子零件装着机 SI-G200Mk3 (CS) 3.4.3 轨道宽度调整 [ 操作 功能 ] 依照机种资料的基板尺寸自动 调整轨道宽度。 [ 操作 顺序 ] 依顺序点击 自動生 產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出 现以下的画面。 图 3.4.3-1 自動生產—機種切換 ( 自动生产－机种切换 ) 画面 点击 軌道寬度調整 ( 轨道宽度调整 ) 钮，会出现以 下的对话框。…
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-41
3.4.2.4 经常使用机种的条形码打印及条形码读取器下载
[ 操作功能 ]
执行 常用機種 ( 常用机种 ) 条形码印刷时，仅以条形码读取器的操作即可切换机种。
使用条形码读取器执行机种切换时，需要另外设定。
[
操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签会出现以下的画面。
图
3.4.2-3
自動生產—機種切換
(
自动生产－机种切换
)
画面
在
常用機種
(
常用机种
)
的明细内，以鼠标对准点击印刷条形码的机种文件行，此行的颜色会反
白，变成选择状态。
点击 條碼列印 ( 条形码打印 ) 钮 , 显示确认用对话框。
在条形码印刷时点击
確認 ( 确认 ) 钮
，
将选择文件的机种资料名称及机种号码的条形码以列表
机印列。
中止条形码印刷时点击
取消 ( 取消 ) 钮
，
对话框会消失。
机种码号码使用英文全角
(A~Z)
、数字
(0~9)
、记号
(-
，
空格、
$
、
/
、
+
、
%
、句号
)
以外
的文字时
，
其机种码无法打印。
使用打印条形码执行机种切换时，显示操作面板于 機種切換 ( 机种切换 ) 画面中。将条形码器
对准于条形码后，请按条形码器的触发开关。读取的机种信息可在
機種切換 ( 机种切换 ) 画面
的
設定機種 ( 设定机种 ) 框内显示，下载机种文件。
注意 :
操作篇
3. 自动生产
3-42
电子零件装着机
SI-G200Mk3 (CS)

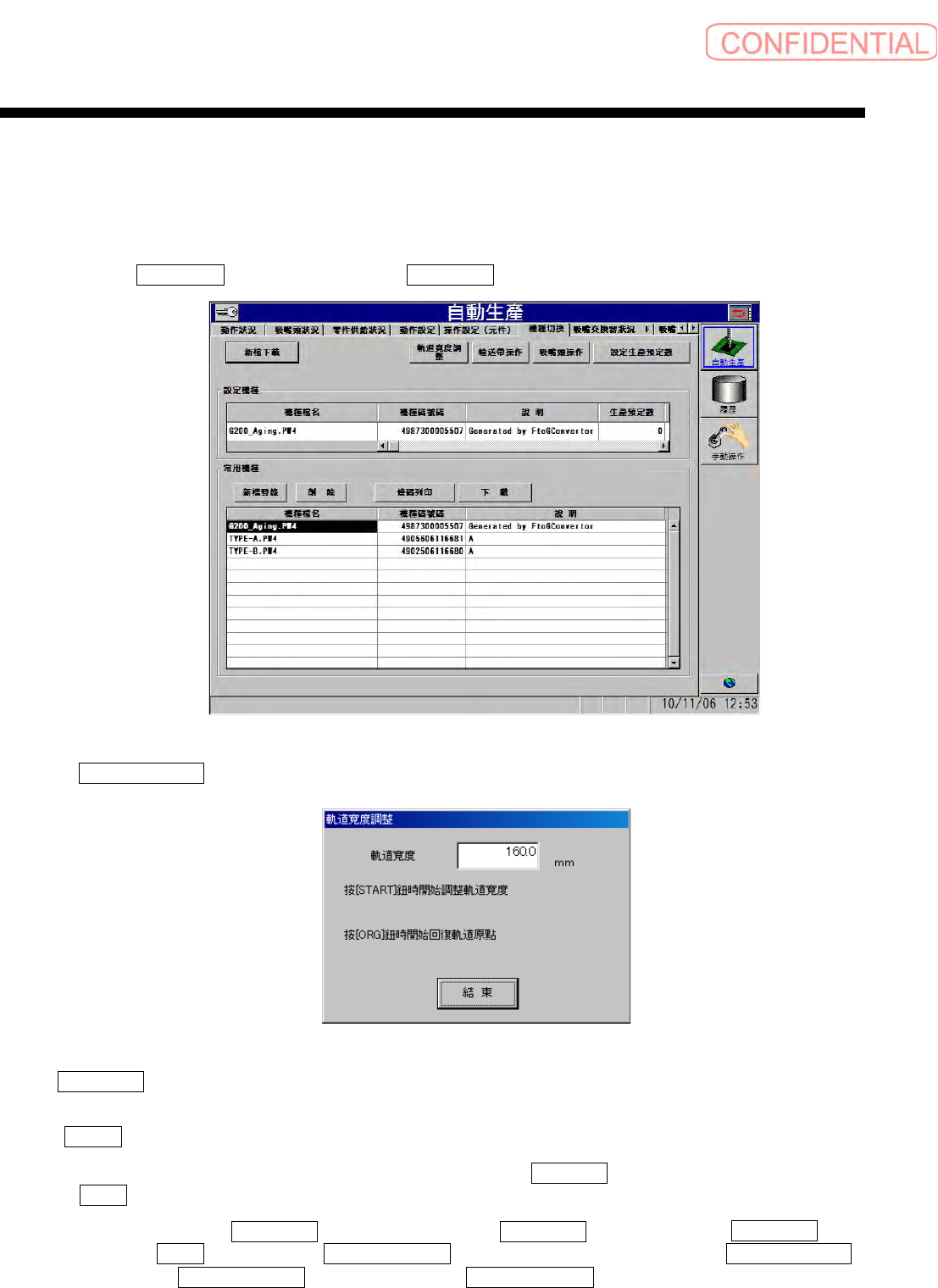

3.4.3 轨道宽度调整
[ 操作功能 ]
依照机种资料的基板尺寸自动调整轨道宽度。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
3.4.3-1
自動生產—機種切換
(
自动生产－机种切换
)
画面
点击 軌道寬度調整 ( 轨道宽度调整 ) 钮，会出现以下的对话框。
图
3.4.3-2
軌道寬度調整
(
轨道宽度调整
)
画面
在 軌道寬度 ( 轨道宽度 ) 文本框中，表示现行机种的轨道宽度。
电源开启后不执行轨道宽度调整的原点回复时，确认在
SI-G200Mk3 内部无基板后，按操作面板
的
ORG 钮，执行轨道宽度调整的原点回复。
依机种资料的基板尺寸自动调整轨道宽度时，按操作面板的
START 钮，执行自动调整轨道宽度。
点击
結束 ( 结束 ) 钮，对话框消失。
变更轨道宽度时，点击
自動生產 ( 自动生产 ) 菜单→ 動作設定 ( 动作设定 ) → 基板搬送 ( 基
板搬送
) 框的 調整 ( 调整 ) 钮。 軌道寬度調整 ( 轨道宽度调整 ) 对话框会出现 絕對座標移動 (
绝对坐标移动 ) 相對座標移動 ( 相对坐标移动 ) 微調動作移動
(
微调动作移动
)
的轨道宽度变
更方法。详细请参照
“
3.2.2
基板搬送设定
(1)
轨道宽度的调整
”
。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-43

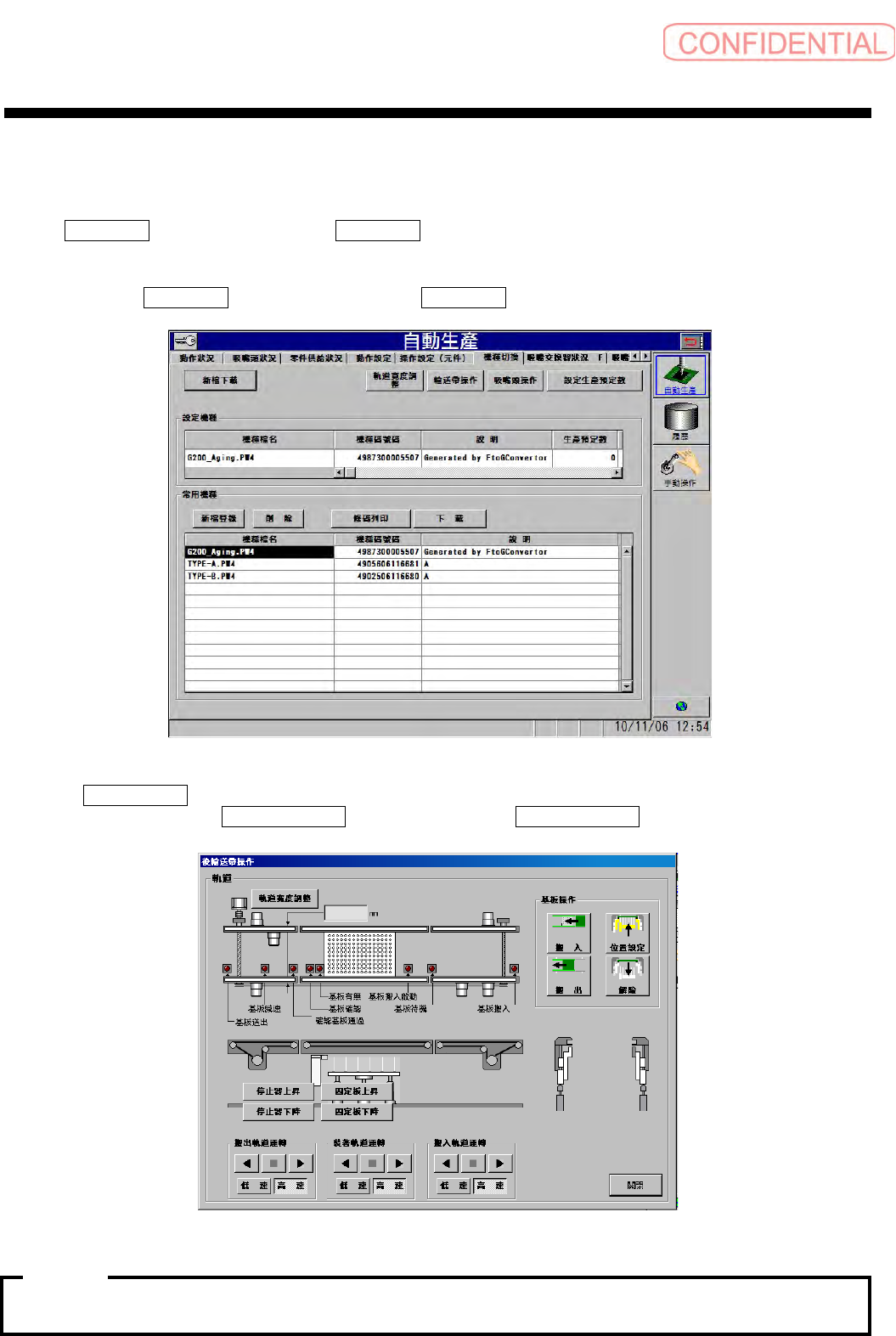

3.4.4 输送带操作
[ 操作功能 ]
执行机种切换时的基板搬入·搬出操作。
与
手動操作 ( 手动操作 ) 菜单的 基板搬送 ( 基板搬送 ) 内容相同。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单 → 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
3.4.4-1
自動生產－機種切換
(
自动生产－机种切换
)
画面
点击 輸送帶操作 ( 输送带操作 ) 钮。会出现以下的对话框。
双输送带规格时变为
前輸送帶操作 （前输送带操作）、後輸送帶操作 （后输送带操作）。
图
3.4.4-2
後輸送帶操作
(
后输送带操作
)
画面
有关输送带操作请参照
[4.2
基板搬送操作
]
。
注意 :
