保养篇 2. 维修检查 2-78 电子零件装着机 SI-G200Mk3 (CS) ② 从吸嘴头下侧插入轴承托架治具 ( 1 ) ,使治具 ( 1 )的针对准轴承托 架的孔。 ③ 仰视轴承托架治具 ( 1 )并用扭矩螺 丝刀向逆时针方向转动,拔出 轴承 托架。 10. 从下侧取出轴承 (下) 。 11 . 从下侧取出轴环 。 12. 从上方向拔取出锡球衬套托架、小齿 轮、轴承 (上 ) 。 请不要使用棉棒等清洁锡 球衬套托架的内部。如果粘…

保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-77
③旋松
2 根螺丝帽,拆下机械阀。
④ 同样也要拆下两侧的机械阀。

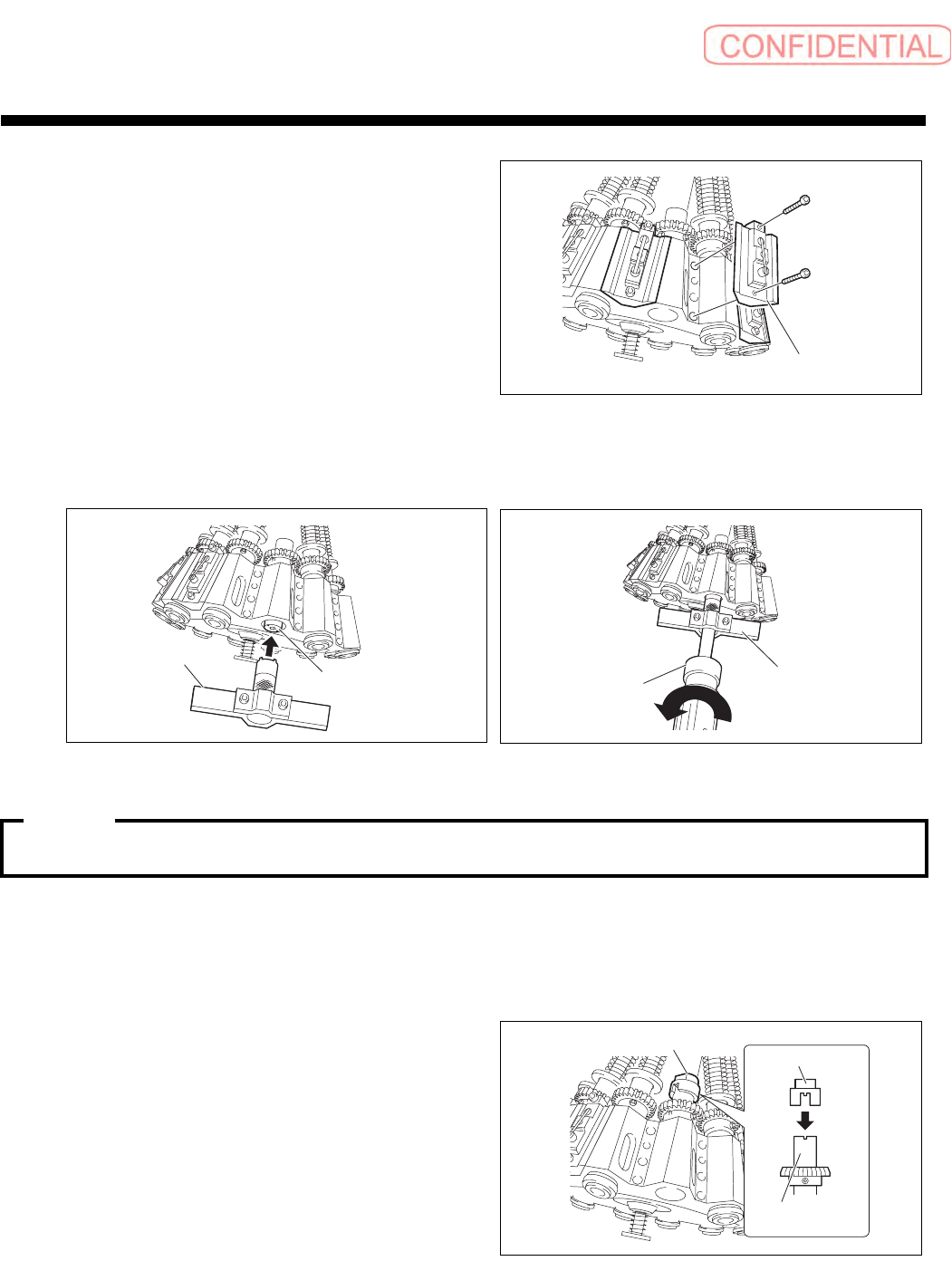

8. 稍微旋松一点轴承托架。
① 将轴承托架治具 (1 )从吸嘴头下侧插入,使治具 (1 )的针对准轴承托架的孔。
② 插入轴承托架治具 (2 )使其套在轴承托架治具 (1 )上,并对准轴承托架的槽。
预先将轴承托架治具 (
2
)穿在扭矩螺丝刀上比较容易作业。
③ 用手推压轴承托架治具 (2 ),同时从下方看扭矩螺丝刀并向逆时针方向转动,旋松一点
( 10 度左右)轴承托架。
本作业是为了避免弄伤下一工序中使用的轴承托架治具 (1 )针。
9. 拆下轴承托架。
① 将扳手套筒安装到锡球衬套托架上,
将扳手套筒的突起对准锡球衬套托
架的槽。
ᴎẄ䯔
ᡁⶽ㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
ᡇ༫ㄦ
ᡇ༫ㄦ
䫵⧗㹀༫ᠬᶊ
POINT:

保养篇
2. 维修检查
2-78
电子零件装着机
SI-G200Mk3 (CS)
② 从吸嘴头下侧插入轴承托架治具
( 1 ),使治具 (1 )的针对准轴承托
架的孔。
③ 仰视轴承托架治具 (1 )并用扭矩螺
丝刀向逆时针方向转动,拔出轴承
托架。

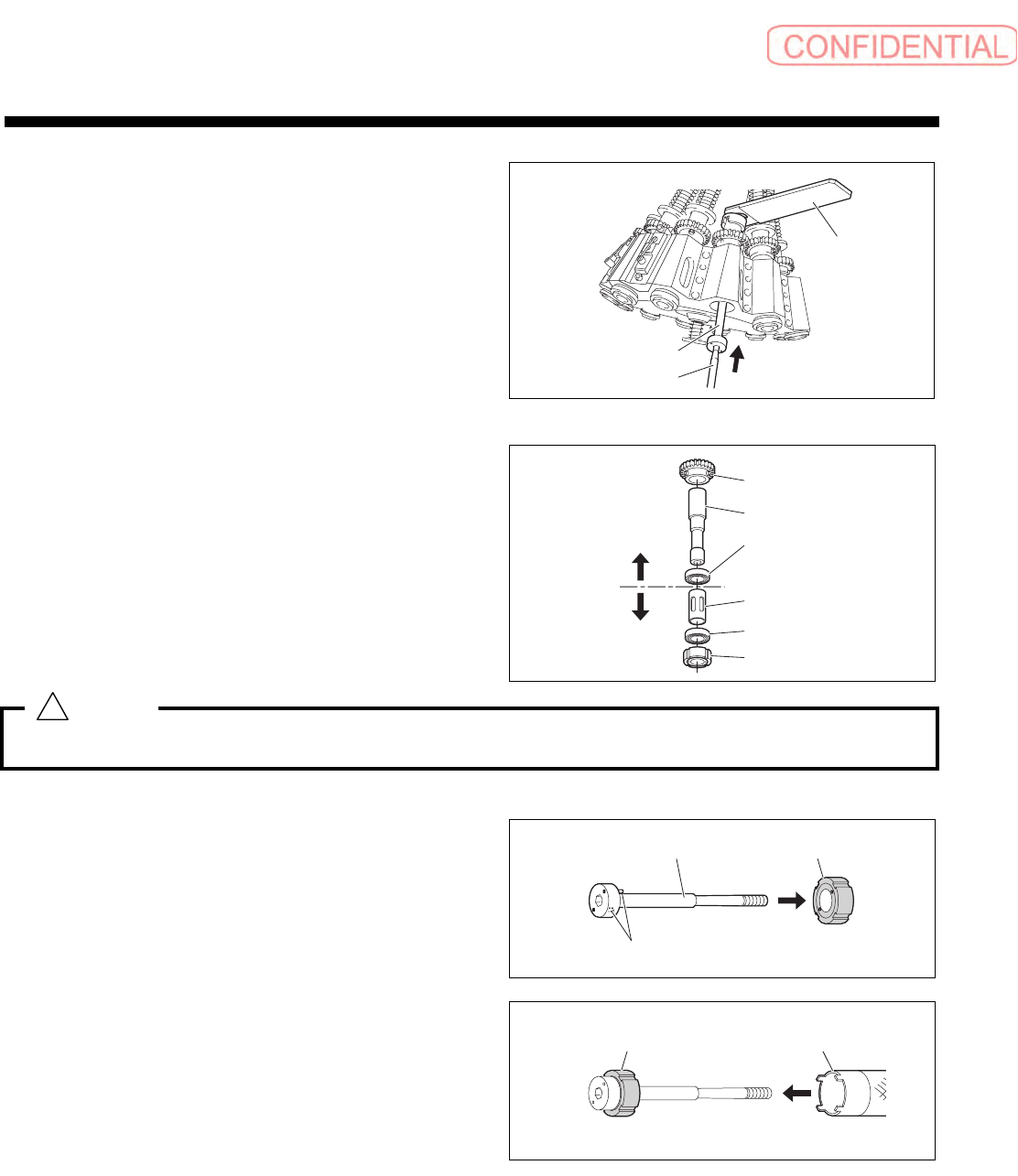

10. 从下侧取出轴承 (下)。
11. 从下侧取出轴环。
12. 从上方向拔取出锡球衬套托架、小齿
轮、轴承 (上)。
请不要使用棉棒等清洁锡球衬套托架的内部。如果粘附有纤维或垃圾等,则可能造成轴承破损。
13. 拆卸轴承托架。
① 在轴承托架上安装轴承托架治具
( 1 )。安装时使轴承托架治具 (1 )
的针对准轴承托架的孔。
② 从轴承托架的相反侧插入轴承托架治
具(2 ),使其突起吻合。
䕈ᡓᠬᶊ⊏˄˅
ᡁⶽ㶎ϱߔ
ᡇ
ҢϞջপߎ
Ңϟջপߎ
ᇣ啓䕂
䫵⧗㹀༫ᠬᶊ
䕈ᡓ˄Ϟ˅
䕈⦃
䕈ᡓ˄ϟ˅
䕈ᡓᠬᶊ
䩜
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ
䕈ᡓᠬᶊ
䕈ᡓᠬᶊ⊏˄˅
警告 :
!

保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-79
③ 用扭矩螺丝刀向逆时针方向转动轴承
托架治具 (1 ),拆下轴承托架。
④ 除去轴承托架螺纹处的粘接剂渣。
[组装顺序]
必须严格遵守拧紧扭矩。
拧紧所用扭矩超过指示扭矩时,可能会造成装着精度不良及零件寿命短缩、破损。

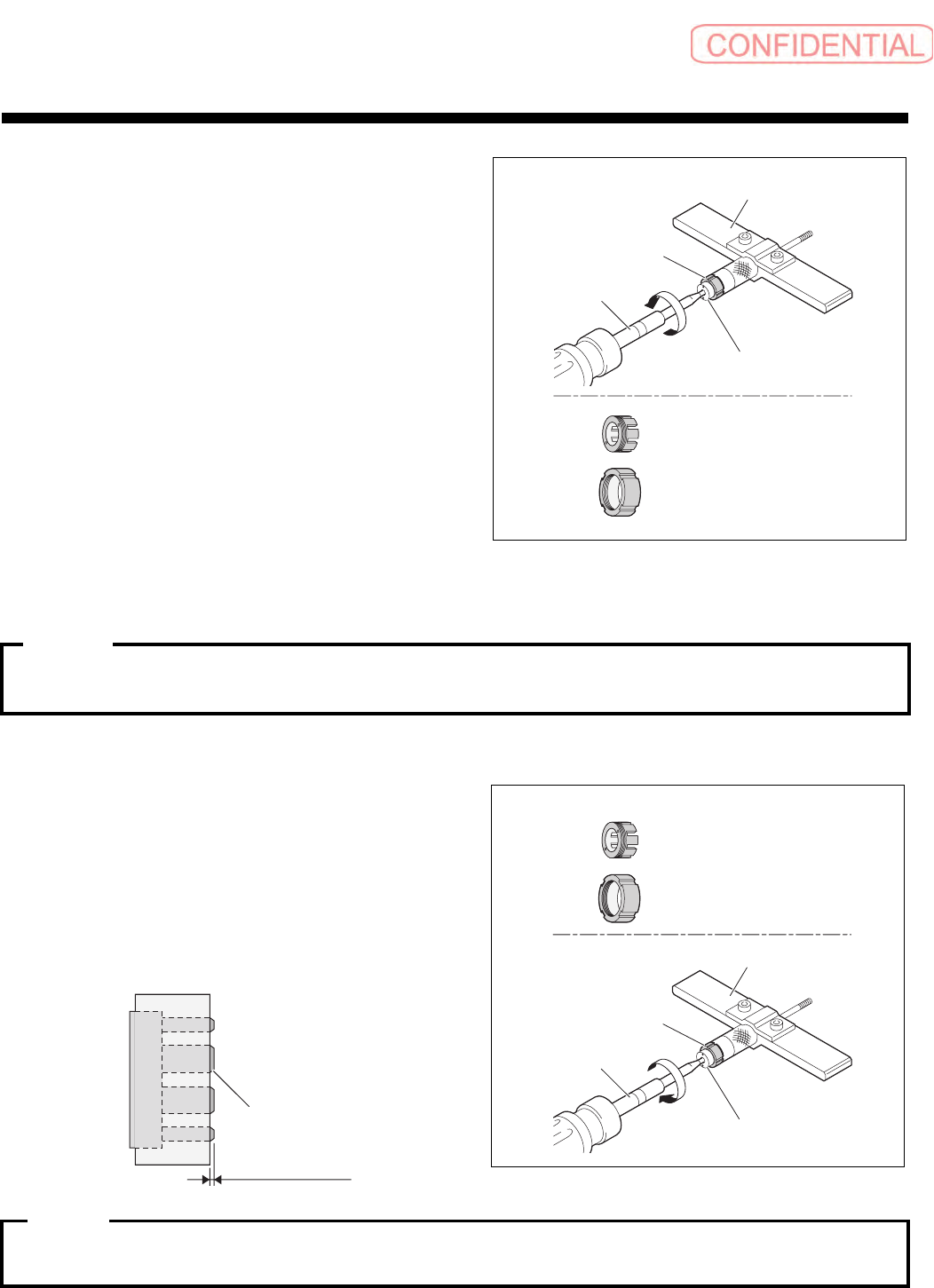

1 . 组装轴承托架。
① 在轴承托架 (2 )的螺纹处涂上少量
乐泰胶粘剂 221 (低强度)。
② 和拆卸顺序一样,将轴承托架安装到
治具上,用扭矩螺丝刀拧紧轴承托架
治具 (1 )。
请拧紧至轴承托架 (1 )前端处的倒
角部从轴承托架 (2 )的端面伸出约
0.1 ~ 0.2mm 的程度为止。
轴承托架 (
1
)前端处的倒角部如不从轴承托架 (
2
)的端面伸出,则会造成实际组装后动作不
良,请将轴承托架 (
1
)端面伸出量的基准控制在约
0.1
~
0.2mm
。
䕈ᡓᠬᶊ
㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ
㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
צ㾦䚼
㑺̚PP
小心 :
注意 :
