操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-45 （ 2 ）吸嘴认识 [ 操作功 能 ] 交换吸嘴头的吸嘴后，须以相机认 识测定安装于吸嘴头的吸嘴 的长度及宽度，须先使机器认识 吸 嘴。 [ 操作顺 序 ] 点击 自動生產 ( 自动生产 ) 画面→ 機種切換 ( 机种切换 ) 的 吸嘴頭操作 ( 吸嘴头操作 ) 钮， 会出现以下的吸嘴头操作对话框。 图 3.4.5-3 吸嘴頭操作 ( 吸嘴头操作 ) 对…
操作篇
3. 自动生产
3-44
电子零件装着机
SI-G200Mk3 (CS)

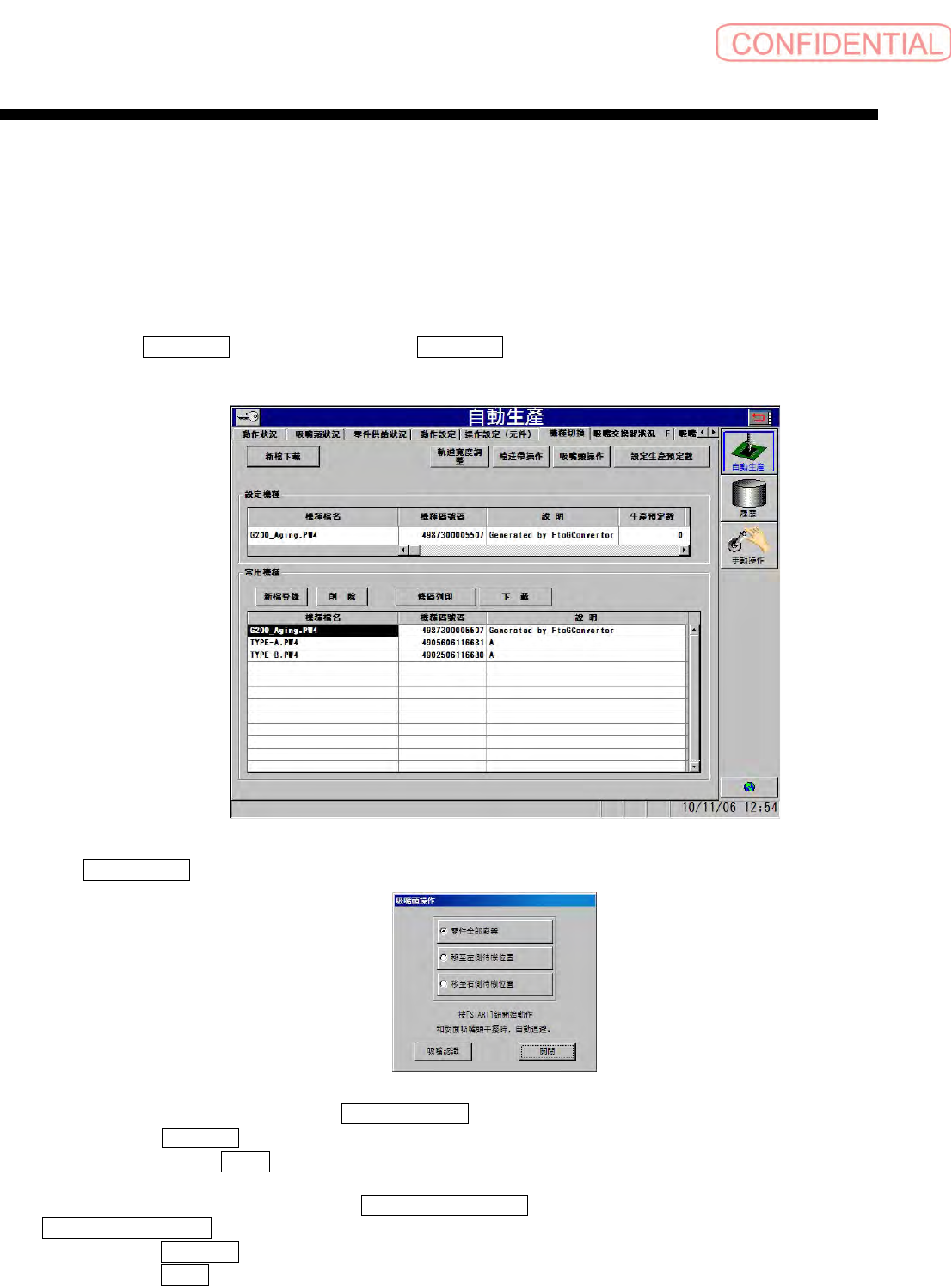

3.4.5 装着吸嘴头的操作
（ 1）零件废弃及吸嘴头移动
[ 操作功能 ]
在机种切换时操作装着吸嘴头 ，执行废弃吸着中的全部零件，或移动至左边或右边的吸嘴头待
机位置。根据吸嘴头的操作，动作的吸嘴头转为操作侧的吸嘴头。另外进行操作时，相反侧的吸
嘴头将进行退避动作。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
3.4.5-1
自動生產－機種切換
(
自动生产－机种切换
)
画面
点击 吸嘴頭操作 ( 吸嘴头操作 ) 钮，会出现以下的对话框。
图
3.4.5-2
吸嘴頭操作
(
吸嘴头操作
)
画面
将吸着中的全部零件废弃时，点击 零件全部廢棄 ( 零件全部废弃 ) 选项钮。
按操作面板的
START 钮，将装着吸嘴头移动至废弃位置，废弃吸着中的全部零件。
零件全部废弃后点击
關閉 ( 关闭 ) 钮 , 关闭对话框。
装着吸嘴头移动至待机位置时，点击
移至左側待機位置 ( 移至左侧待机位置 ) 单选钮或
移至右側待機位置 ( 移至右侧待机位置 ) 单选钮。
按操作面板的
START 钮，开始移动至待机位置。
移动结束后按
關閉 ( 关闭 ) 钮，关闭对话框。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-45
（

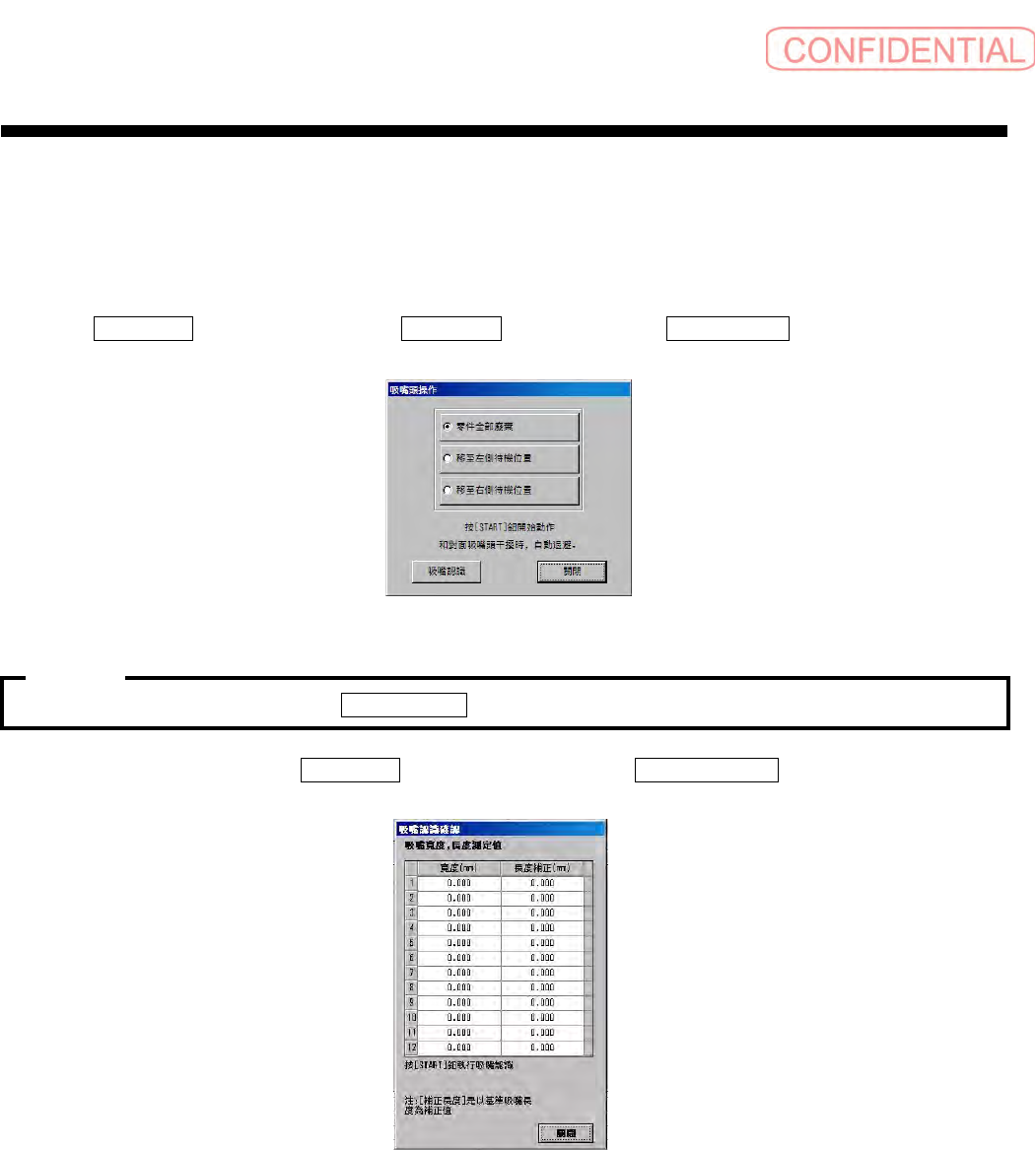

2）吸嘴认识
[ 操作功能 ]
交换吸嘴头的吸嘴后，须以相机认识测定安装于吸嘴头的吸嘴的长度及宽度，须先使机器认识吸
嘴。
[ 操作顺序 ]
点击
自動生產
(
自动生产
)
画面→
機種切換
(
机种切换
)
的
吸嘴頭操作
(
吸嘴头操作
)
钮，
会出现以下的吸嘴头操作对话框。
图
3.4.5-3
吸嘴頭操作
(
吸嘴头操作
)
对话框
原点回复未结束时，无法点击
吸嘴頭操作
(
吸嘴头操作
)
钮。
点击吸嘴头操作对话框的 吸嘴認識 ( 吸嘴认识 ) 钮，表示 吸嘴認識確認 ( 吸嘴认识确认 ) 对话
框。
图
3.4.5-4
吸嘴認識確認
(
吸嘴认识确认
)
对话框
在此对话框表示之前，会表示出先前相机认识测定的吸嘴尺寸，此尺寸未必与实际安装吸嘴的尺
寸一致。
注意 :
操作篇
3. 自动生产
3-46
电子零件装着机
SI-G200Mk3 (CS)
寬度
(
宽度
)
栏中表示安装的吸嘴宽度的实测值，
長度補正
(
长度补正
)
栏中表示与机器资
料中登录基准吸嘴长度的补正值。
即使切断电源也能储存吸嘴尺寸的测定值。
即使点击
吸嘴頭狀況
(
吸嘴头状况
)
画面的
吸嘴認識確認
(
吸嘴认识确认
)
钮，也会表示吸
嘴头操作对话框。
按 START 钮时，使相机开始认识吸嘴测定动作。
测定结束后，更新表示吸嘴的尺寸。
吸嘴认识结束后，请点击
關閉 ( 关闭 ) 钮并回至 吸嘴頭操作 ( 吸嘴头操作 ) 对话框，再在吸
嘴头操作选择
關閉 ( 关闭 ) 钮回到 機種切換 ( 机种切换 ) 画面。
读取机种资料后设置在吸嘴头上的吸嘴和实际使用的吸嘴资料不一致时，会显示提示信息。
注意 :
注意 :
