操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-19 簡易 ( 简易 ) 零件确认成功时，在零件中心显示 表示零件角度的十字。 图 3.2.5-3 芯片认识时的零件相机窗 口表示 为在零件中心显示表示 零件角度的十字，必须从零件认 识结果得出零件位置和零件 中心。因 此，认识失败时不显示 。 使用该模式，节拍会有 若许下降。 明細 ( 明细 ) 零件确认时，常常在认识结果，零 件形状，零件中心出现显示 表示…
操作篇
3. 自动生产
3-18
电子零件装着机
SI-G200Mk3 (CS)

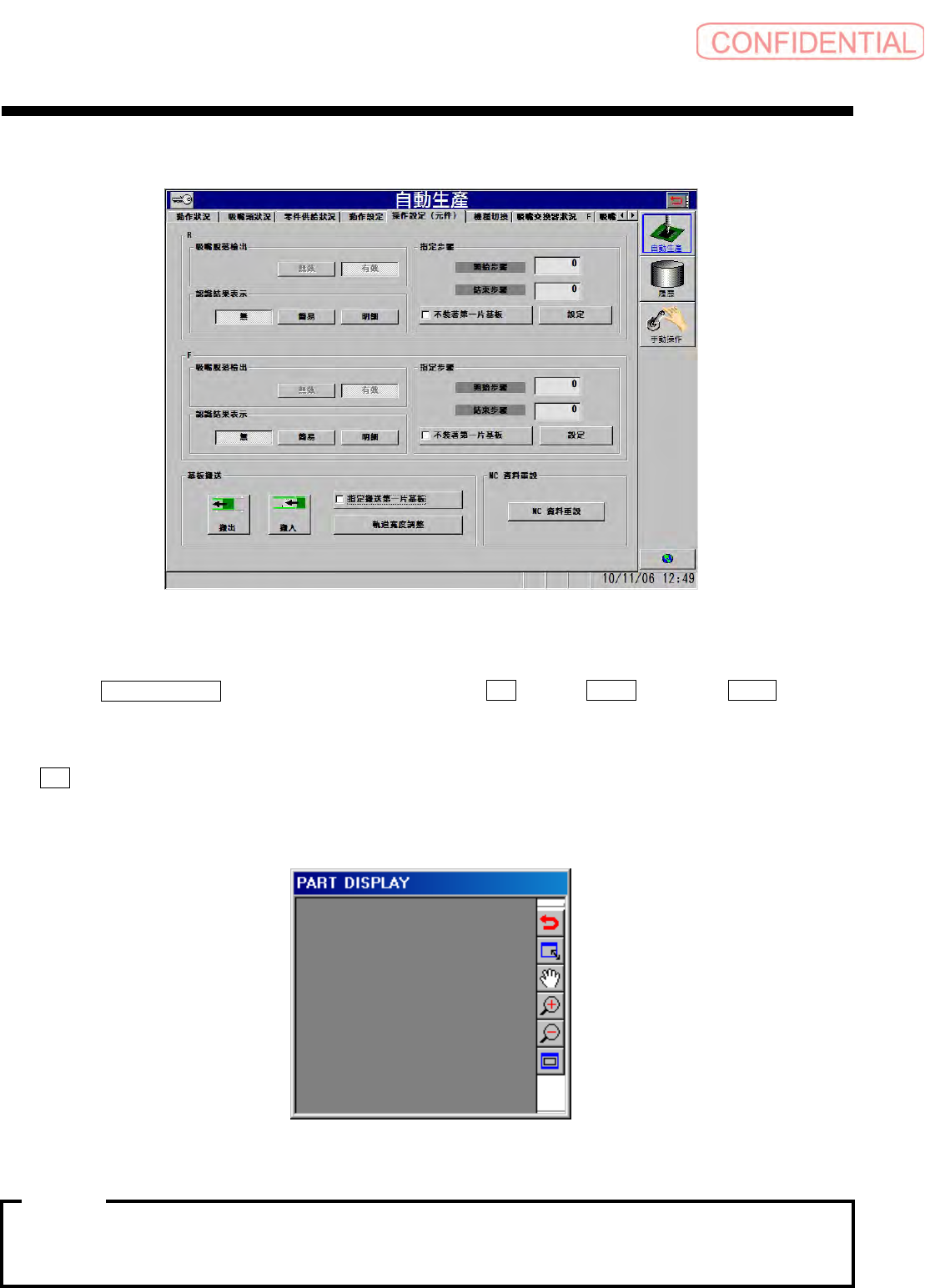

3.2.5 零件认识结果详细显示
图
3.2.5-1
自動生產－操作設定 ( 元件 )
(
自动生产－操作设定
(
元件
))
画面
(1) 认识结果显示模式的设定
选择在相机窗口下表示自动运转中零件认识结果的模式。
在选择
認識結果表示 ( 认识结果表示 ) 模式时，点击 無 ( 无 ) 、 簡易 ( 简易 ) 、 明細 ( 明细 )
任一希望的模式。
[ 画面说明 ]
在认识结果显示模式中，有以下 3 个模式。
無 ( 无 )
自动生产时不更新影像。
如果选择这个模式，自动生产时不显示认识影像。
零件相机窗口不显示任何影像，呈灰色状态。
图
3.2.5-2
芯片认识时的零件相机窗口表示
设定零件资料中装着动作资料的认识重试次数和补料次数，及动作设定－动作模式－自动补料
设定为开启时，执行指定的认识重试次数、补料动作，仅有在最终认识失败时，在相机窗口中
显示零件认识结果和零件形状。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-19

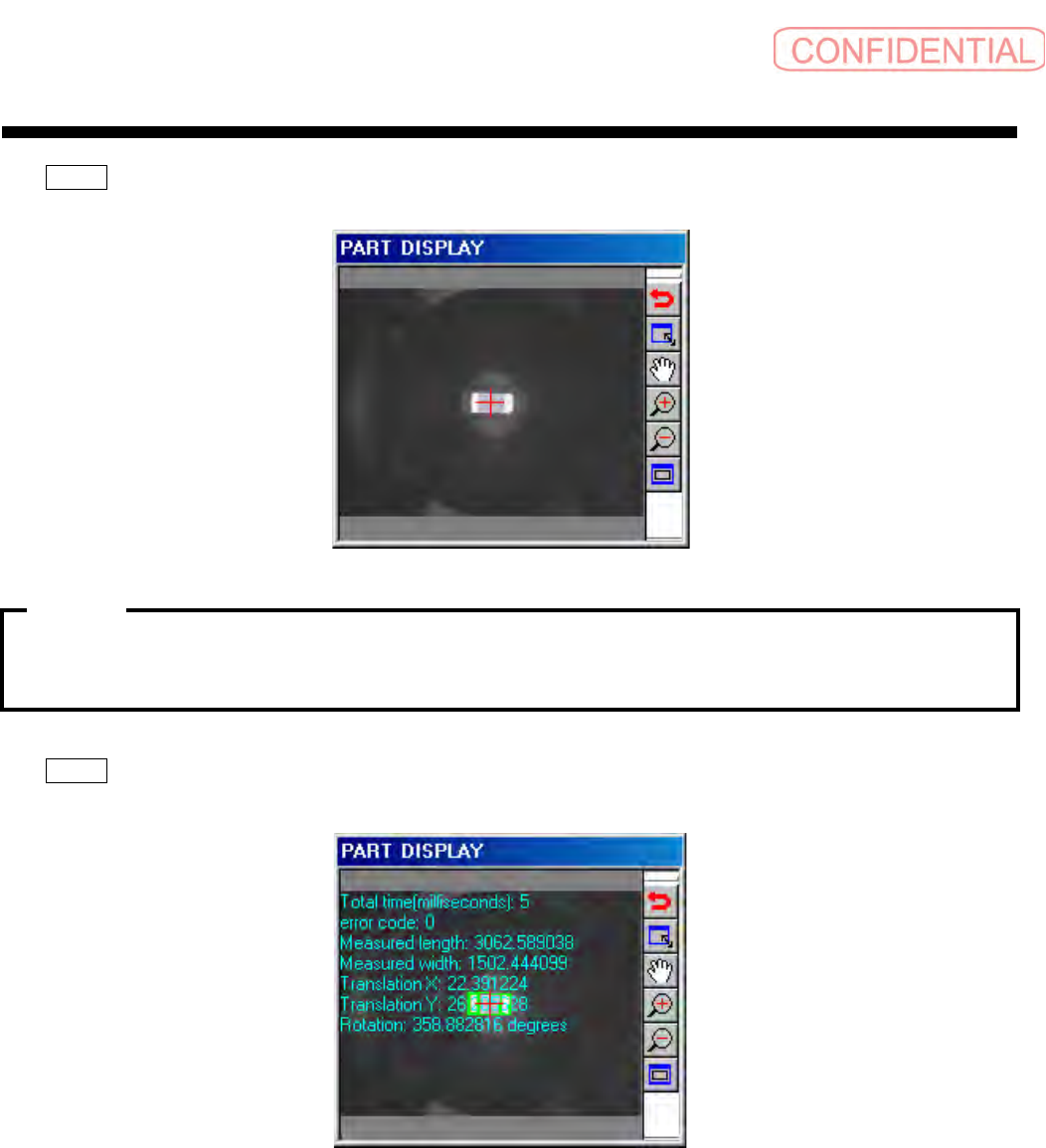

簡易 ( 简易 )
零件确认成功时，在零件中心显示表示零件角度的十字。
图
3.2.5-3
芯片认识时的零件相机窗口表示
为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
使用该模式，节拍会有若许下降。
明細 ( 明细 )
零件确认时，常常在认识结果，零件形状，零件中心出现显示表示零件角度的十字。
图
3.2.5-4
芯片认识时的零件相机窗口表示
(
认识成功时
)
注意 :
操作篇
3. 自动生产
3-20
电子零件装着机
SI-G200Mk3 (CS)

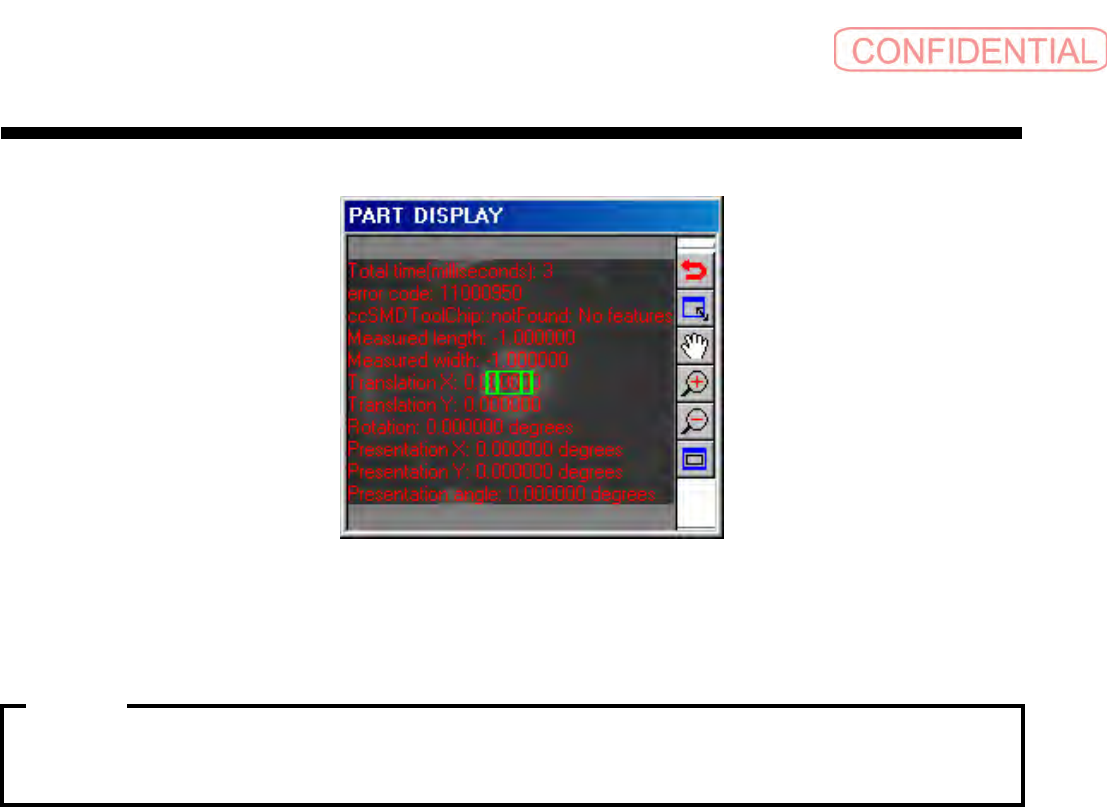

图
3.2.5-5
芯片认识时的零件相机窗口表示
(
认识失败时
)
错误显示仅在简易或者明细时显示。
·为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
·使用该模式，节拍会有若许下降。
注意 :
