零件认识数据制作篇 1 . 操作 电子零件装着机 SI-G20 0Mk3 (CS) 1-35 1.3.5.3 开始设定零件吸着位置 画面 图 1.3.5.3 開始設定零件吸著位置 ( 开始设定零件吸着位置 ) 对话框
零件认识数据制作篇
1. 操作
1-34
电子零件装着机
SI-G200Mk3 (CS)
1.3.5.1
零件收纳中心设定开始画面
图
1.3.5.1
零件收納中心設定開始
(
零件收纳中心设定开始
)
画面
1.3.5.2 开始设定零件装着位置画面
图
1.3.5.2
開始設定零件裝著位置
(
开始设定零件装着位置
)
画面
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-35

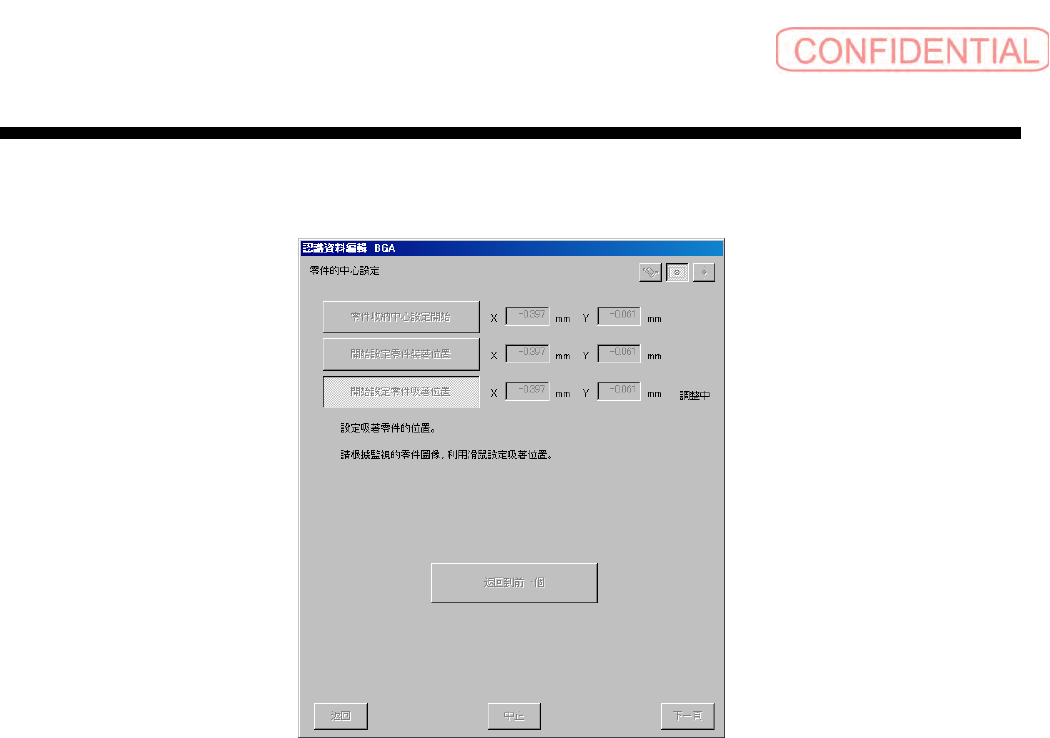

1.3.5.3 开始设定零件吸着位置画面
图
1.3.5.3
開始設定零件吸著位置
(
开始设定零件吸着位置
)
对话框
零件认识数据制作篇
1. 操作
1-36
电子零件装着机
SI-G200Mk3 (CS)
1.3.6 认识画面
进行对于认识有必要的数据设定以及认识的执行。
图
1.3.6
認識
(
认识
)
对话框
在 認識 ( 认识 ) 对话框上，可以在吸着偏离测试和零件旋转测试 2 种模式下对制作的零件数据进行
验证。
所谓
吸著偏離測試 ( 吸着偏离测试 ) ，指将零件某一应有的角度作为旋转中心角度固定，通过仅让
实际零件回转，
进行认识，从而对于吸着时的零件偏离能够验证其安全度。
所谓
零件旋轉測試 ( 零件旋转测试 ) ，指通过在使零件某一应有的角度和实际零件的角度一致状态
下，让零件旋转进行认识，可以对于生产时零件角度的认识性进行验证。
照明 ( 照明 ) ：调整照明模式。
透射影像 ( 透射影像 ) ：显示透射的影像。
吸著偏離測試 ( 吸着偏离测试 ) ：选择吸著偏離測試 ( 吸着偏离测试 ) ，作为零件数据的验
证方法。验证方法可从吸着偏离测试或零件旋转测试中任
选一个。
旋轉中心角度 ( 旋转中心角度 ) ：设定零件旋转并识别时作为中心的角度。以零件设定角度
为中心，以
旋轉範圍角度± ( 旋转范围角度± ) 所设定的
范围进行旋转。
旋轉範圍角度± ( 旋转范围角度± ) ：设定从 R 轴当前角度开始旋转的范围。
旋轉刻度角度 ( 旋转刻度角度 ) ：设定从 1 个步骤中移动的角度。当设定值为 0 度时，进行
一次识别。
零件旋轉測試 ( 零件旋转测试 ) ：选择 零件旋轉測試 ( 零件旋转测试 ) 作为零件数据的验证
方法。
旋轉開始角度 ( 旋转开始角度 ) ：设定开始旋转的角度。
