保养篇
2. 维修检查
2-24
电子零件装着机
SI-G200Mk3 (CS)
4.
拆下内部旋转轴弹簧 （2 种各 1 根）和弹簧支架。
5. 从下方拔出内部旋转轴。（仅给内部旋转轴加油的场合：顺序 6 ～ 13 不需要）
6. 旋松小齿轮的 2 根螺丝，使小齿轮活动。
7. 拆下机械阀。
① 拆下装置背面的下部面板。
② 使电源装置的
VA C UU M 断路器变为
OFF 状态。
为了防止吸入机械阀上的垃圾、灰尘等，在拆下机械阀前要先将
VACUUM
断路器置于
OFF
状态。
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
ݙ䚼ᮟ䕀䕈
㶎ϱ
9$&880ᮁ䏃఼
小心 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-25

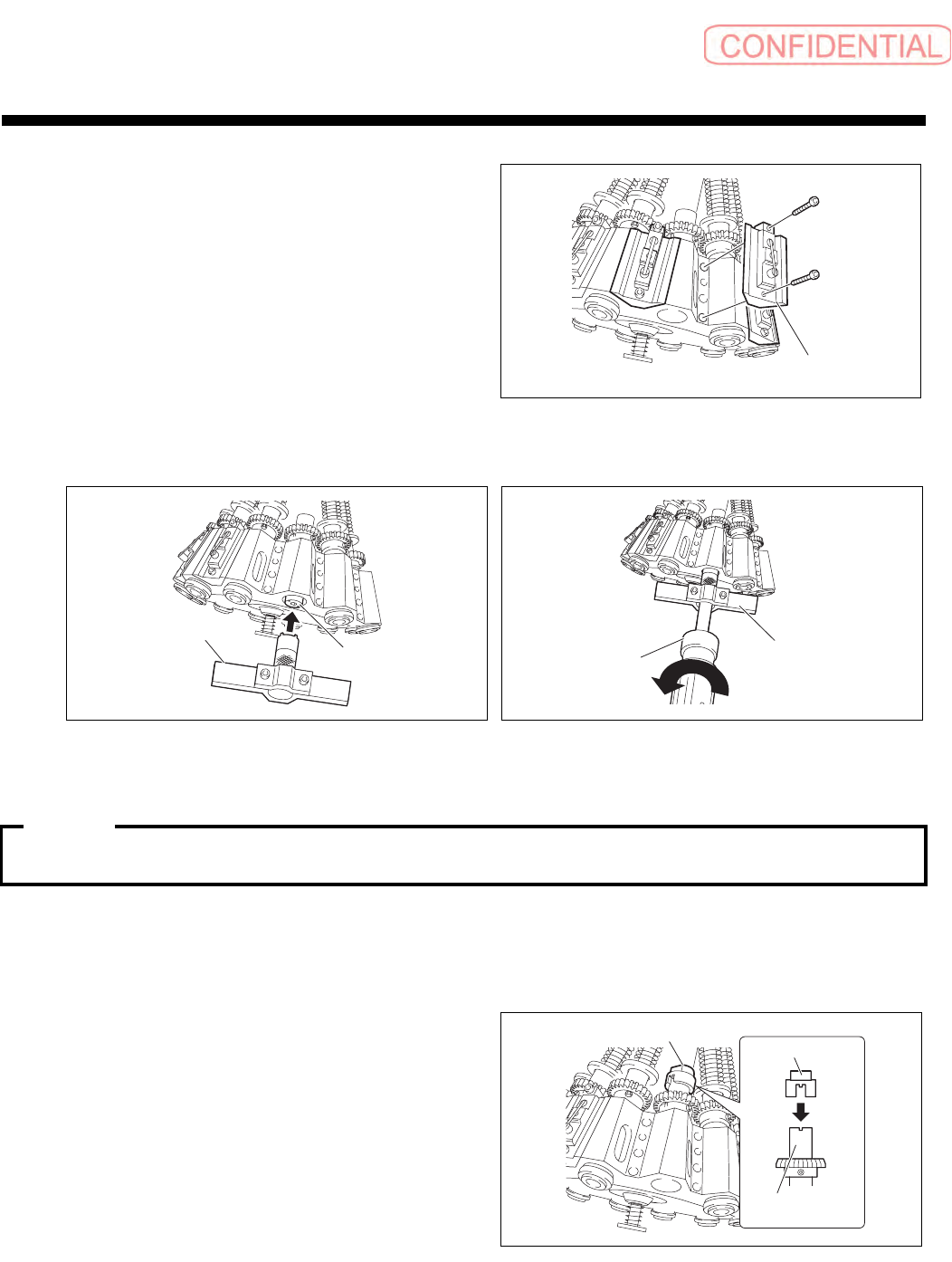

③旋松
2 根螺丝帽，拆下机械阀。
④ 同样也要拆下两侧的机械阀。
8. 稍微旋松一点轴承托架。
① 将轴承托架治具 （
1 ）从吸嘴头下侧插入，使治具 （1 ）的针对准轴承托架的孔。
② 插入轴承托架治具 （
2 ）使其套在轴承托架治具 （1 ）上，并对准轴承托架的槽。
预先将轴承托架治具 （
2
）穿在扭矩螺丝刀上比较容易作业。
③ 用手推压轴承托架治具 （2 ），同时从下方看扭矩螺丝刀并向逆时针方向转动，旋松一点
（
10 度左右）轴承托架。
本作业是为了避免损伤下一工序中使用的轴承托架治具 （
1 ）针。
9. 拆下轴承托架。
① 将扳手套筒安装到锡球衬套托架上，
将扳手套筒的突起对准锡球衬套托架
的槽。
ᴎẄ䯔
ᡁⶽ㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
ᡇ༫ㄦ
ᡇ༫ㄦ
䫵⧗㹀༫ᠬᶊ
POINT:
保养篇
2. 维修检查
2-26
电子零件装着机
SI-G200Mk3 (CS)

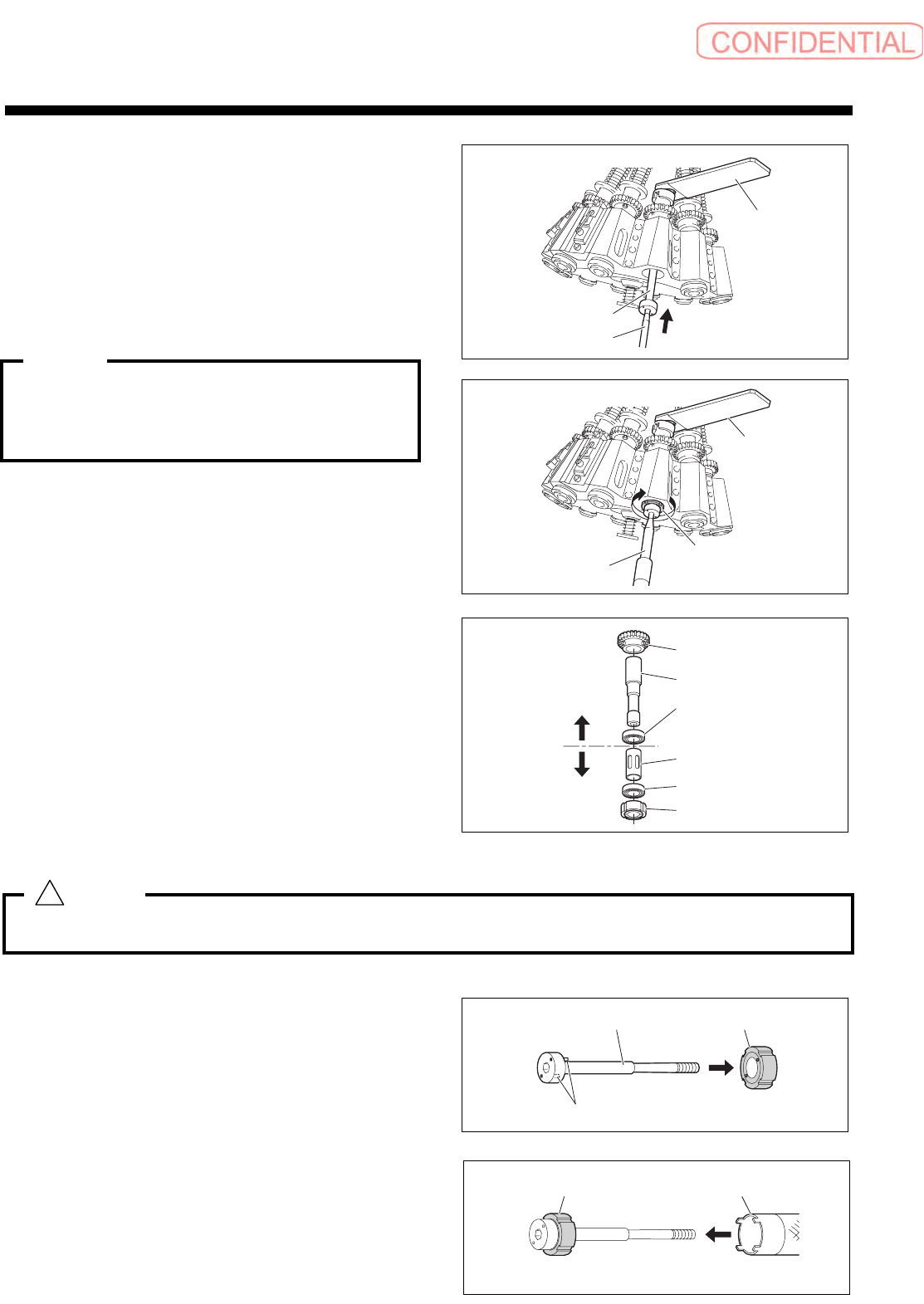

② 扭矩螺丝刀的设定值设为 60cN·m 。
③ 将扳手套装在扳手套筒上。
④ 从吸嘴头下侧插入轴承托架治具
（
1 ）， 使 治 具 （ 1 ）的针对准轴承托
架的孔。
⑤ 仰视轴承托架治具 （
1 ）并用扭矩螺
丝刀向逆时针方向转动，拔出轴承托
架。
将扭矩螺丝刀设定为
60cN
·
m
，请确认
轴承托架治具 （
1
）的针上面没有承受
负荷。
10. 从下侧取出轴承 （下）。
11. 从下侧取出轴环。
12. 从上方向拔取出锡球衬套托架、小齿
轮、轴承 （上）
请不要使用棉棒等清洁锡球衬套托架的内部。如果粘附有纤维或垃圾等，则可能造成轴承破损。
13. 拆卸轴承托架。
① 在轴承托架上安装轴承托架治具
（
1 ）。安装时使轴承托架治具 （1 ）
的针对准轴承托架的孔。
② 从轴承托架的相反侧插入轴承托架
治具 （
2 ），使其突起吻合。
䕈ᡓᠬᶊ⊏˄˅
ᡁⶽ㶎ϱߔ
ᡇ
䕈ᡓᠬᶊ⊏
ᡇ
ᡁⶽ㶎ϱߔ
ҢϞջপߎ
Ңϟջপߎ
ᇣ啓䕂
䫵⧗㹀༫ᠬᶊ
䕈ᡓ˄Ϟ˅
䕈⦃
䕈ᡓ˄ϟ˅
䕈ᡓᠬᶊ
䩜
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ
䕈ᡓᠬᶊ
䕈ᡓᠬᶊ⊏˄˅
警告 :
!
小心 :
