零件认识数据制作篇 2 . 顺序 2-24 电子零件装着机 SI-G200Mk3 (CS) 显示告知用自动生成无法生成 数据的警报。请点击 OK 钮，关闭警报。 图 2.1.4.1- 1 認識資料自動生成 ( 认识数据自动生成 ) 画面 点击 下一頁 ( 下一页 ) 钮，会出现 歪斜設定 ( 歪斜设定 ) 画面。 点击 開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监 视器上绿线的矩形框，与零件的 歪斜相吻合。 图 2.1.4.1-2…
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-23
零件信息被登录到零件管理表里，结束。
图
2.1.4-18
零件管理
(
零件管理
)
画面
2.1.4.1 少脚零件的数据制作
对于少脚零件，零件数据的自动生成有可能会失败。那时，请试一下半自动生成。
请点击
開始自動生成 ( 开始自动生成 ) 钮，直到执行认识数据的自动生成作业为止，都按照 [1.4
脚零件的数据生成 ] 步骤执行。
零件认识数据制作篇
2. 顺序
2-24
电子零件装着机
SI-G200Mk3 (CS)
显示告知用自动生成无法生成数据的警报。请点击 OK 钮，关闭警报。
图
2.1.4.1-1
認識資料自動生成
(
认识数据自动生成
)
画面
点击 下一頁 ( 下一页 ) 钮，会出现 歪斜設定 ( 歪斜设定 ) 画面。
点击
開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
图
2.1.4.1-2
歪斜設定
(
歪斜设定
)
画面
·
在歪斜设定上，设定的角度成为零件数据的基准坐标。
·
没有进行恰当的设定时，可能无法用半自动生成执行零件数据的生成。
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-25
点击
下一頁 ( 下一页 ) 钮，会出现 認識資料的生成 ( 认识数据的生成 ) 画面。
图
2.1.4.1-3
認識資料的生成
(
认识数据的生成
)
画面

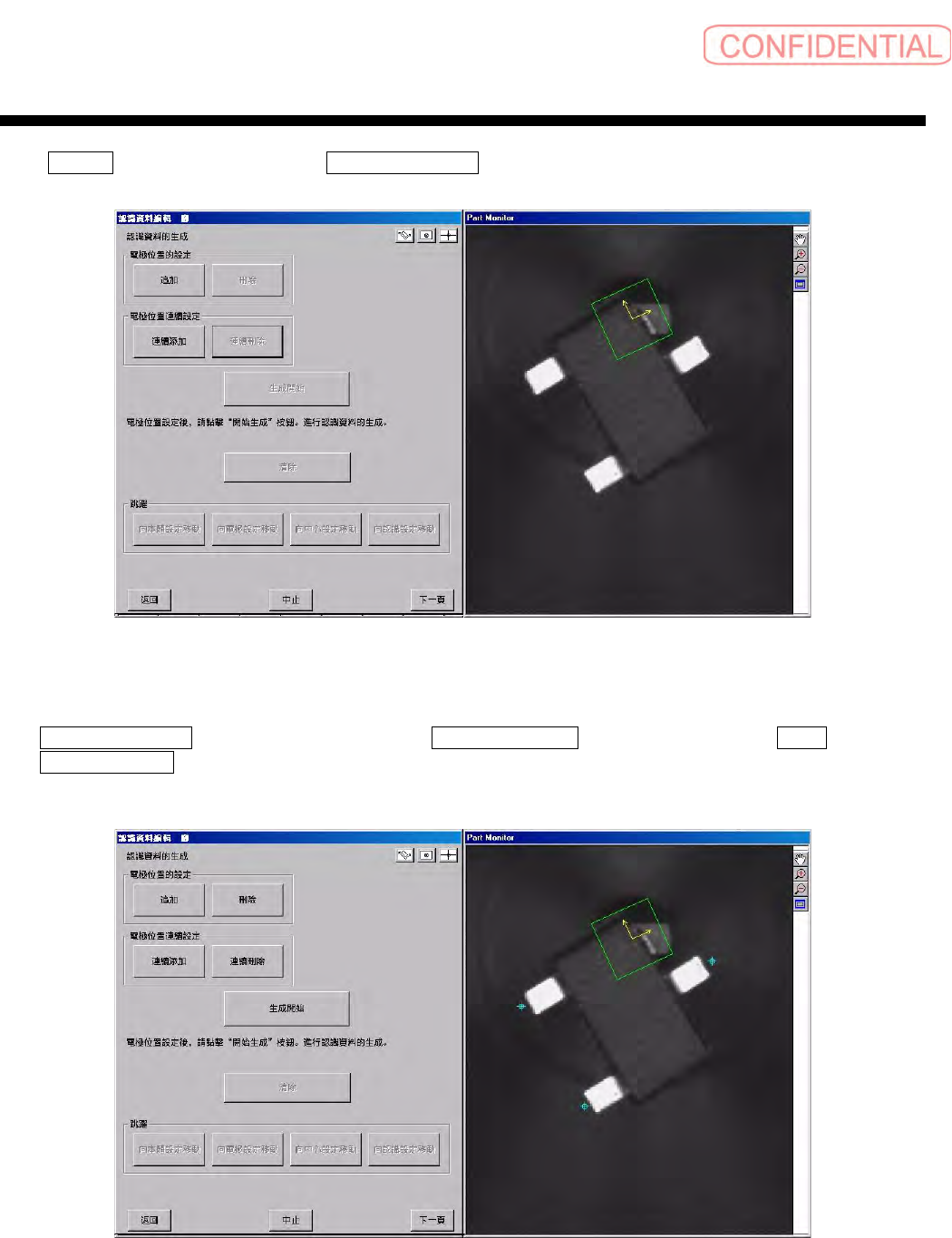

点击 認識資料的生成 ( 认识数据的生成 ) 画面的 電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追加 )。
点击
開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上的绿线的矩形框，与零件的歪斜相吻
合。
图
2.1.4.1-4
認識資料的生成－ 電極位置的設定
(
认识数据的生成－电极位置的设定
)
画面
