操作篇
3. 自动生产
3-26
电子零件装着机
SI-G200Mk3 (CS)
3.3.5 区域设定
[ 操作功能 ]
对于自动生产中的机种文件，暂时设定区域隐藏。
区域隐藏是有关指定区域的装着资料无条件关闭。自动生产停止的状态下，限定非步骤途中的情
况，可设定区域隐藏。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 画面中，点击 區域設定 ( 区域设定 ) 钮会
出现以下的对话框。

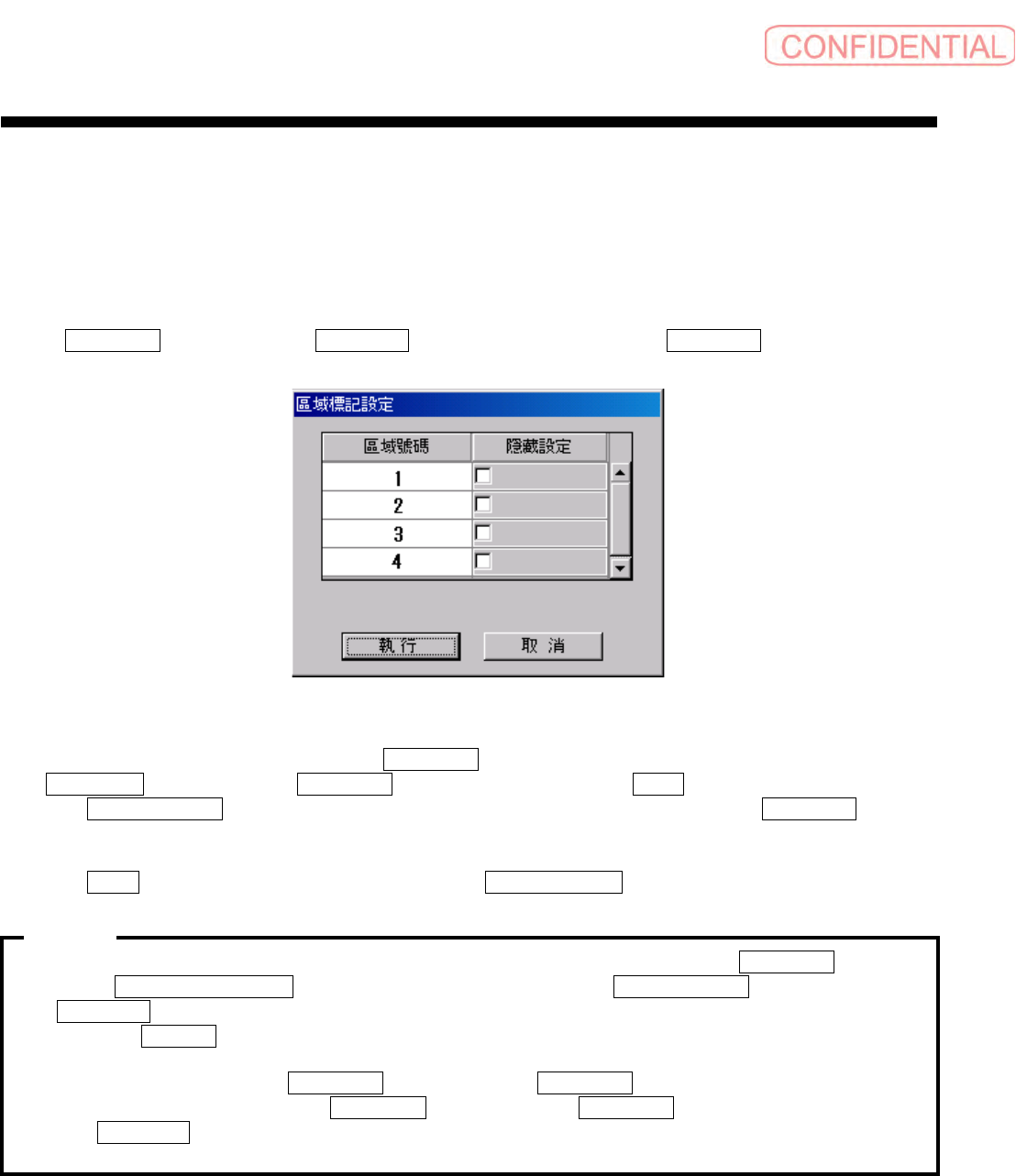

图
3.3.5
區域標記設定
(
区域标记设定
)
对话框
自动生产中的机种文件内，所使用的 區域號碼 ( 区域号码 ) 会出现明细表，因此点击欲关闭
區域號碼 ( 区域号码 ) 的 隱藏設定 ( 隐藏设定 ) 后，请点击 執行 ( 执行 ) 钮。
关闭
區域標記設定 ( 区域标记设定 ) 对话框，对于指定的区域装着资料，将 關閉號碼
(
关闭号码 ) 再次设定为 “7 （无条件关闭）”的机种文件自动被下载后恢复自动生产。
点击
取消 ( 取消 ) 时，不设定区域隐藏而关闭 區域標記設定 ( 区域标记设定 ) 对话框。
·基板生产途中无法执行区域设定。基板生产途中，为了执行区域设定时，在
自動生產
(
自动生
产
)
的
操作設定 ( 元件 )
(
操作设定
(
元件
))
画面需要执行
NC
資料重設
(NC
数据重设
)
。
· 動作狀況
(
动作状况
)
画面下设定的区域隐藏是对于下载完毕的机种文件暂时的设定。再次
下载相同
機種檔
(
机种文件
)
的情况，所设定的区域隐藏即为无效。机器重新起动的情形亦
是相同。
·设定区域持续隐藏时，在
資料編輯
(
数据编辑
)
的
基板資料
(
基板数据
)
画面下，有关欲
设定无效的区域装着资料，在
資料編輯
(
数据编辑
)
的
機種資料
(
机种数据
)
画面下需要
设定
關閉號碼
(
关闭号码
)
。（参照 “
5.4.5.1
装着资料的新建” 及 “
5.2.1
机种文件的新
建 ”）
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-27
3.3.6 确认装着
[ 操作功能 ]
以基板相机确认已装着零件的装着位置。
在自动生产中步骤的途中，限自动生产的状态为停止时，执行装着确认。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 画面，点击 裝著確認 ( 装着确
认
) 钮时会出现以下的对话框。
图
3.3.6
裝著確認
(
装着确认
)
对话框
出现 裝著確認 ( 装着确认 ) 对话框时，基板照明亮灯，屏幕的显示为切换至基板相机的十字标
记。
按
START 钮。相机移动至停止前的零件装着位置。
正确执行移动至装着位置时，需以步骤停止，停止自动生产。
使照明变亮时，以鼠标将照明的控制开关移动至右边。同样地，使照明变暗时，以鼠标将照明的
控制开关移动至左边。
因零件尺寸太大等理由，于基板相机中无法表示完整零件时，以键盘的
← → ↑ ↓ 微调动
作移动。切换移动速度，请点击
高速 ( 高速 ) 或 低速 ( 低速 ) 钮。
装着位置确认完毕后，点击
結束 ( 结束 ) 钮。
关闭
裝著確認 ( 装着确认 ) 对话框。
注意 :
操作篇
3. 自动生产
3-28
电子零件装着机
SI-G200Mk3 (CS)
3.3.7 动作状况画面的说明
动作状况画面是显示在自动生产中相关联的机械状况。这个画面由以下 3 个框构成。
生產狀況 ( 生产状况 ) 框
显示机种文件名称、说明、生产预定数、实际生产数、平均吸着率、平均循环时间
模式 ( 模式 ) 框
显示动作模式、停止模式、零件缺料模式、交替模式、自动补料模式、零件预取模式
NC 資料監視螢幕 (NC 数据监视屏幕 ) 框
显示实际进行中的基板资料列表以及显示实际进行中的步骤状况
(1) 生產狀況 ( 生产状况 ) 框
·
機種檔名稱 ( 机种名称 ) 、 說明 ( 说明 )
点击 機種檔案名稱 ( 机种文件名称 ) 的 … 钮时，出现 機種檔案選擇 ( 机种文件选择 ) 对话框后可
变更机种。
现在下载的机种资料文件名及其机种相关的说明。
·
實際生產數 ( 实际生产数 )
表示现在完成的基板片数。
·
生產預定數 ( 生产预定数 )
点击 生產預定數 ( 生产预定数 ) 的 … 钮时，出现 設定生產預定數 ( 设定生产预定数 ) 对话框后可
设定生产预定数。
表示设定机种的预定生产基板片数。在实际生产数达到此预定生产数时，即停止自动生产。
·
平均循環時間 ( 平均循环时间 )
表示现在生产中的机种，相当于所指定的基板片数， 1 片基板平均生产所需时间 ( 单位：秒 ) 。
·
平均吸著率 ( 平均吸着率 )
表示现在生产中的机种，所指定的基板片数由开始生产至现在的吸着率的平均值 ( 单位：％) 。
(2) 模式 ( 模式 ) 框
在
自動生產 ( 自动生产 ) 菜单 → 動作設定 ( 动作设定 ) 标签中，表示指定画面下设定的模式。
·
動作模式 ( 动作模式 )
自动生产时的运转动作模式 , 有以下的模式。可从滚动条列表中选择各模式。
裝著生產‧一般運轉 ( 装着生产·一般运转 )
不执行相机确认 , 实际基板零件连续装着的自动生产模式。
裝著生產‧裝著後相機確認 ( 装着生产·装着后相机确认 )
每个步骤装着后，立即使用基板相机确认基板上实际零件装着位置的零件装着模式。
模擬‧吸嘴位置移動 ( 仿真·吸嘴位置移动 )
吸嘴前端移动至零件装着位置，但是零件未装着只执行基板资料的动作确认的模式。
模擬‧相機位置移動 ( 仿真·相机位置移动 )
基板相机移动至零件装着的位置，但是零件未装着只执行基板资料的动作确认的模式。
其他‧通過 ( 其它·通过 )
轨道只执行基板搬送的模式。
