保养篇 2. 维修检查 电子零件装着机 SI-G20 0Mk3 (CS) 2-73 每 1 年 (3) 机械阀的交换 [作 业 功 能] 用吸嘴吸着·装着零件时，若机械 阀运作不良，就会发生无法 吸着零件，作业中零件掉下、无 法 装着等故障。在此之前要交换机械 阀。 [维 修 检 查 位 置] 装着吸嘴头的机械阀 [ 维修检查时要准备 的物品 ] 涡轮机油 #90 (ISO VG32) 、棉棒、机械 阀 12 个、扭矩扳手 [作 业 顺…
保养篇
2. 维修检查
2-72
电子零件装着机
SI-G200Mk3 (CS)
每 1 年
(2) 分割弹簧 ( 选配 ) 的交换
[ 作业功能 ]
供料器的分割弹簧在每次零件吸着动作时反复伸缩。为保证确实的吸着动作持续进行，每
1 年
（作业
5100 小时）交换一次。
[ 维修检查位置 ]
2 处供料器的分割弹簧 （各 2 根）
[ 维修检查时要准备的物品 ]
分割弹簧
4 根、六角扳手套件、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 ) 、清洁抹
布
[ 作业顺序 ]
1. 卸下图示 A 的 2 根六角有孔螺栓。
2. 卸下弹簧旋转轴。
3. 卸下 2 根旋转轴弹簧，在弹簧旋转轴上面涂一薄层润滑油。用清洁抹布擦去多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。
4. 将 2 根新弹簧装在弹簧旋转轴上。
5. 将弹簧旋转轴用 2 根六角有孔螺栓固定装好。
A
弹簧
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-73
每
1 年

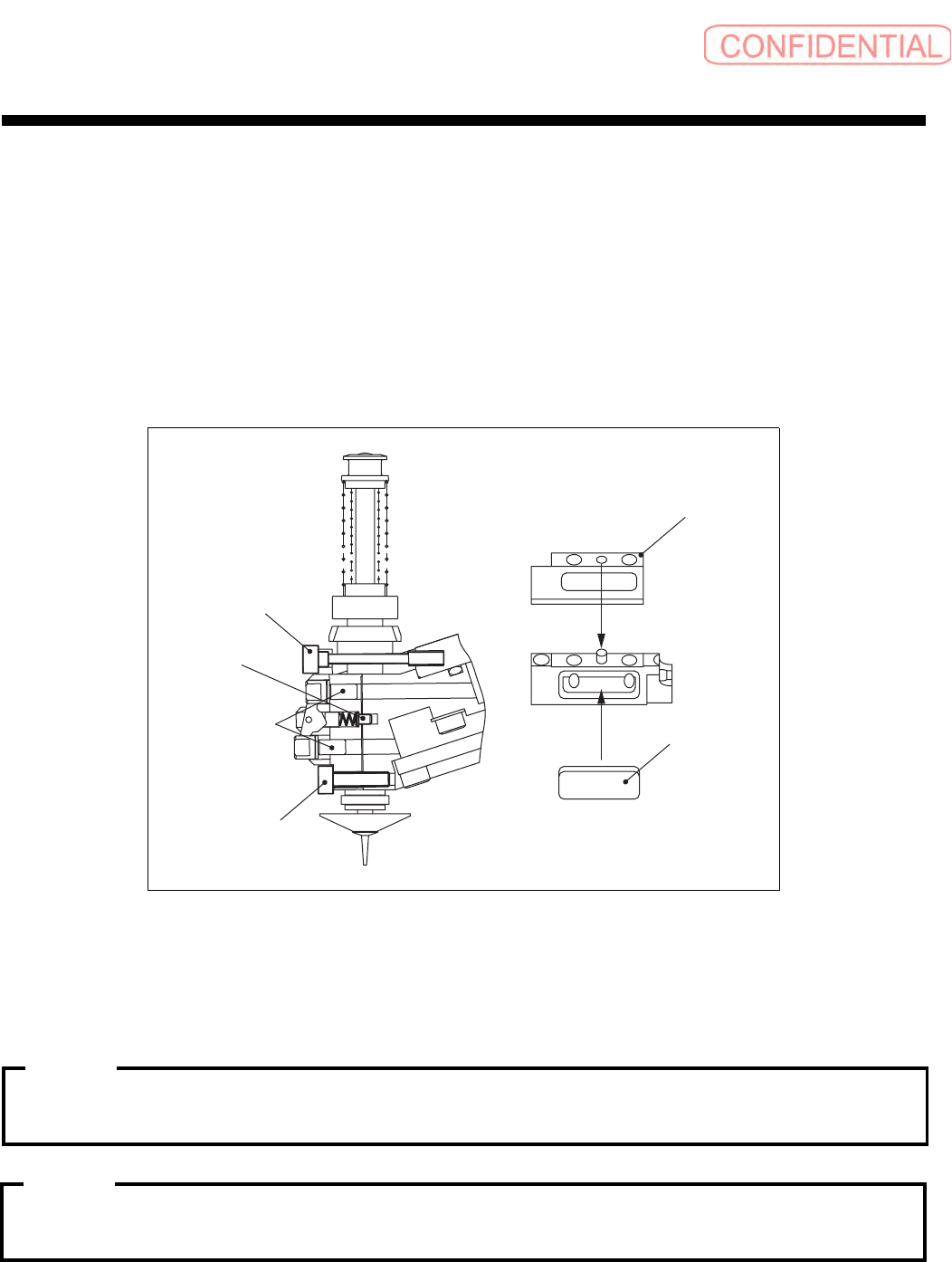

(3) 机械阀的交换
[作业功能]
用吸嘴吸着·装着零件时，若机械阀运作不良，就会发生无法吸着零件，作业中零件掉下、无法
装着等故障。在此之前要交换机械阀。
[维修检查位置]
装着吸嘴头的机械阀
[ 维修检查时要准备的物品 ]
涡轮机油
#90 (ISO VG32)、棉棒、机械阀 12 个、扭矩扳手
[作业顺序]
1. 旋松机械阀的安装螺丝 （上下共 2 个）。从吸嘴头头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 定位机械阀针和定位吸嘴头孔重合，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 40cN· m 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请一定要遵守扭矩。
用指示以上的扭矩拧紧
,
会造成装着精度的恶化和零件寿命的缩短、破损。
衬垫
过滤器
安装螺丝
( 上 )
定位针
气缸部
安装螺丝
( 下 )
注意 :
小心 :
保养篇
2. 维修检查
2-74
电子零件装着机
SI-G200Mk3 (CS)
每 1 年
(4) 装着吸嘴头柱塞的交换
[ 作业功能 ]
使阀产生动作的柱塞的动作如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要，为了确实地继续吸着·装着
, 要定期进行交换。
[ 维修检查位置 ]
2 处装着吸嘴头的柱塞 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[ 作业顺序 ]
1. 请委托我公司服务人员交换柱塞。
柱塞
