零件认识数据制作篇 2 . 顺序 2-34 电子零件装着机 SI-G200Mk3 (CS) 移动至 認識開始 ( 认识开始 ) 画面 ，按 ST AR T 钮，执行认 识。 图 2.1.5-1 4 認識 ( 认识 ) 设定 画面 认识被执行，如果认识结果处 显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。 图 2.1.5-1 5 認識 ( 认识 ) 设定后
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-33
图
2.1.5-12
認識資料自動生成
(
认识数据自动生成
)
－锡球信息未输入时
点击 開始自動生成 ( 开始自动生成 ) 钮，执行认识数据的自动生成。
图
2.1.5-13
認識資料自動生成
(
认识数据自动生成
)
画面
零件认识数据制作篇
2. 顺序
2-34
电子零件装着机
SI-G200Mk3 (CS)
移动至 認識開始 ( 认识开始 ) 画面，按 START 钮，执行认识。
图
2.1.5-14
認識
(
认识
)
设定
画面
认识被执行，如果认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.5-15
認識
(
认识
)
设定后
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-35

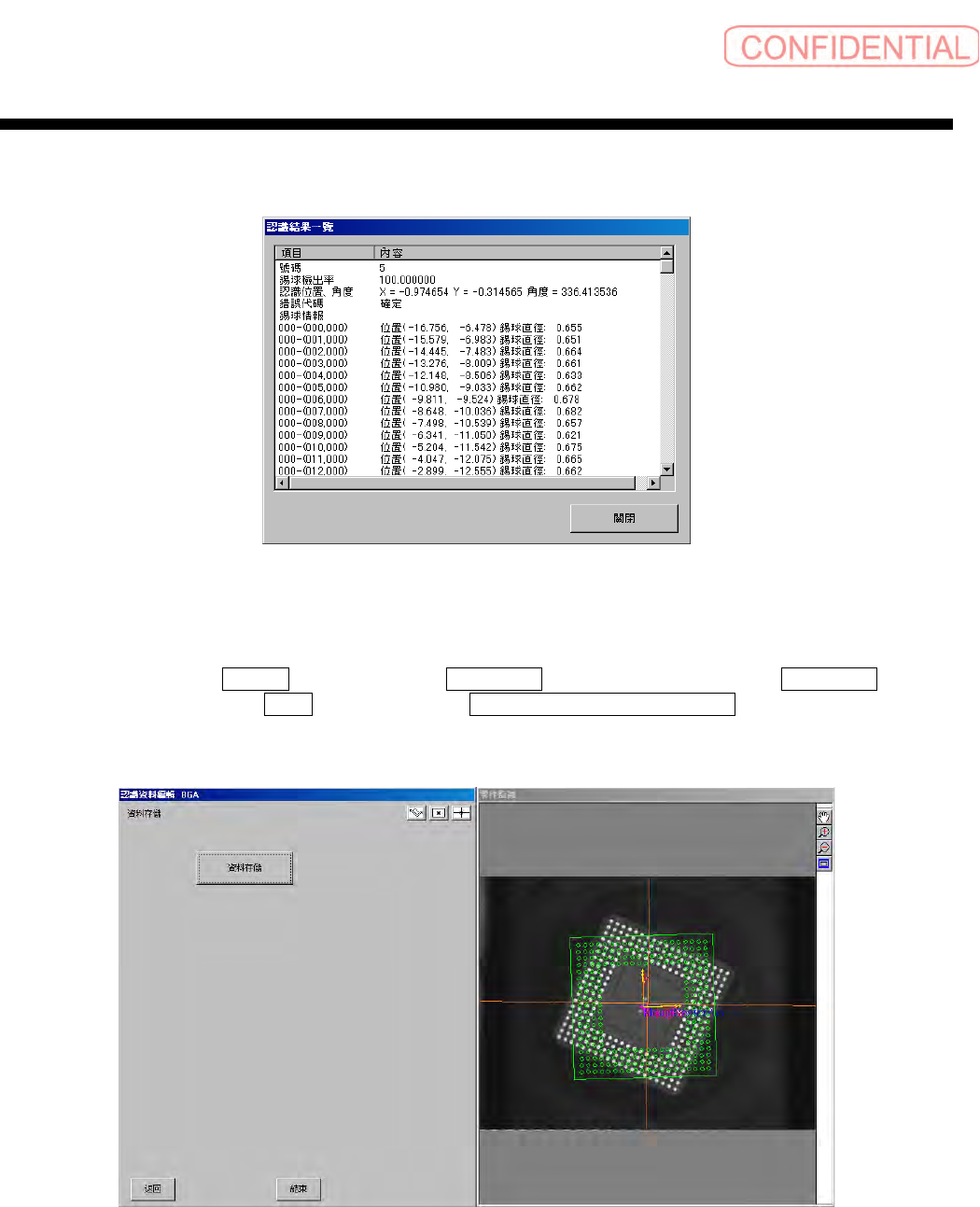

若点击结果的行列，则显示其详细内容。
图
2.1.5-16
認識結果一覽
(
认识结果一览
)
画面
若认识结果满意，点击 下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存储 ) 画面。点击 資料存儲 ( 数据
存储
) 钮，储存数据后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调
出向导
) 画面。
图
2.1.5-17
資料存儲
(
数据存储
)
画面
