条形码读取器篇
5. 有关条形码读取器的操作
电子零件装着机 SI-G200Mk3 (CS)
5-1
5. 有关条形码读取器的操作
5.1 条形码读取器的装着脱落
请一定按照以下顺序执行条形码读取器的装着脱落作业
装着脱落条形码读取器电缆时，请拿着连接器部分执行。
5.1.1 卸下条形码读取器的步骤
[ 操作顺序 ]
(1)
反时针方向旋转松懈条形码读取器的连接器两端的螺丝。
图
5-1
(2) 从 SI-G200Mk3 本体卸下条形码读取器的连接器。
5.1.2 条形码读取器的安装步骤
[ 操作顺序 ]
(1)
将条形码读取器的连接器充分插入 SZ-G200Mk3 的本体。
(2) 顺时针方向旋转拧紧条形码读取器的连接器两端的螺丝。
注意 :
有连接
DC
适配器的连接器，但是，使用
SZ-G200Mk3
时，无需连接。
条形码读取器篇
5. 有关条形码读取器的操作
5-2
电子零件装着机
SI-G200Mk3 (CS)
5.2 条形码读取

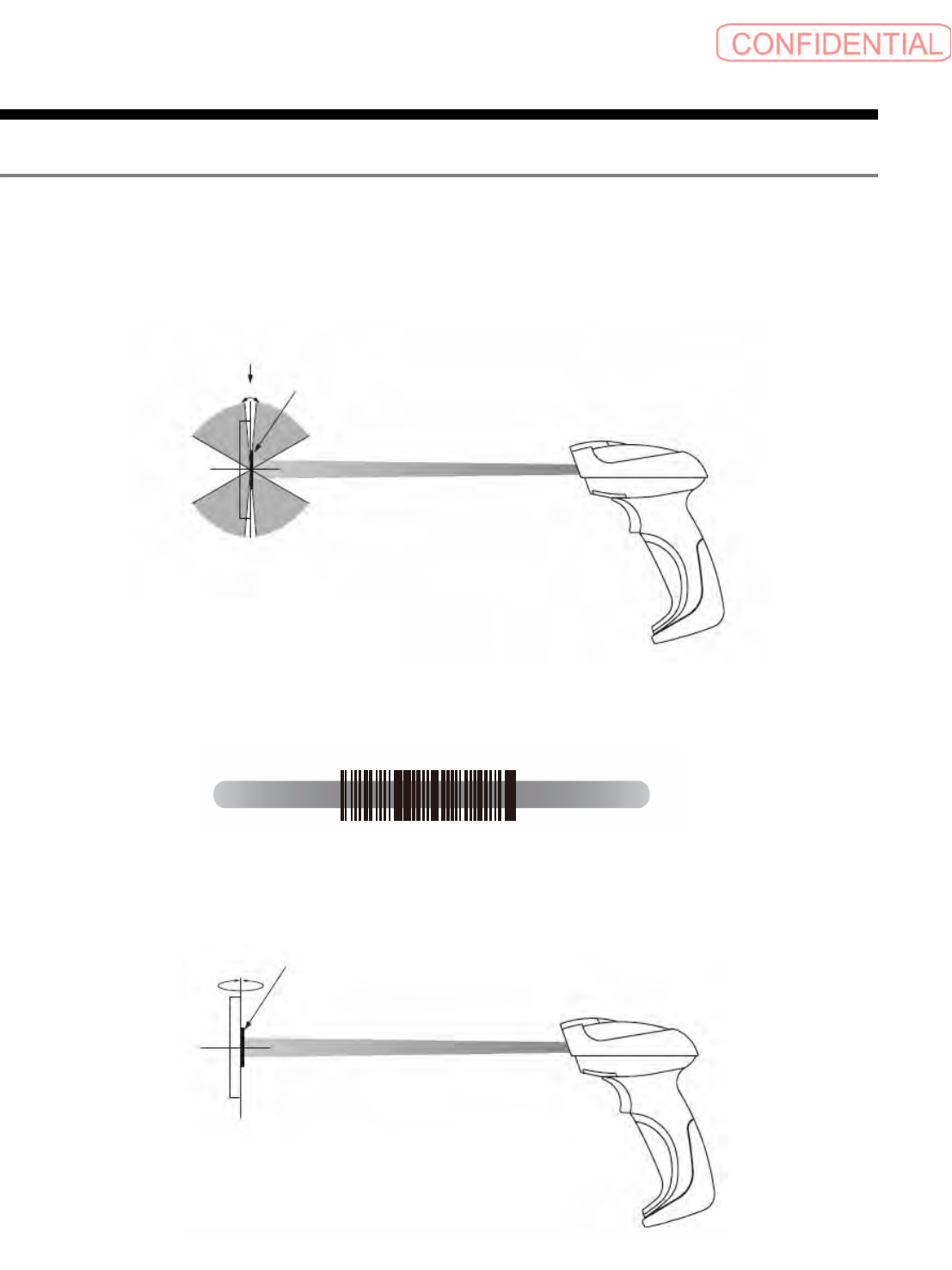

按触发开关，红色 LED 亮灯即可自动扫描条形码。读取条形码时，按图 5.2-1 的斜线部分的示样对向条形
码一面，从垂直线开始将
LED 光以 ± 5°～ 60°的角度对准条形码为理想。在± 5°以下范围将 LED 光
对准条形码时，因有来自条形码标签的直接反射，读取功能有时会降低。同时，按图
5.2-2 将 LED 光垂直
掠过条形码则可以稳定地进行读取。另外，请按图
5.2-3 以尽可能平行的角度读取条形码标签。如果以极端
角度对条形码标签进行读取，有时会出现即使在读取范围内也无法读取的情况。
读取不稳定区域
图
5.2-1
读取角度
± 5°
± 60°
±
60°
条形码面
条形码面
±
60°
图
5.2-3
间距角图
图
5.2-2
扫描线图
条形码读取器篇
5. 有关条形码读取器的操作
电子零件装着机 SI-G200Mk3 (CS)
5-3
根据条形码标签的不同规格，可读取的范围也不同。因标出了条形码标签不同规格的读取范围图，
使用时请在相应范围内进行读取。
CODE 39
0.076mm
(3mils)
CODE 39
0.013mm
(5mils)
EAQN13M=1
0.33mm
(13mils)
CODE 39
0.50mm
(20mils)
0 5 10 15 20 25 30 35(cm)
15
10
5
-15
0
-5
-10
0.13mm
(5mils)
图
5.2-4
读取范围
