零件认识数据制作篇 2 . 顺序 2-54 电子零件装着机 SI-G200Mk3 (CS) 2.1.7 异形 （无脚）零件的数据制作 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异形零件 ( 没有 LEAD) 零件，选择 使用相機 ( 使用相机 ) 、 照明 ( 照明 ) ，输入 零件長度 ( 零 件长度 ) ，点击 下一頁 ( 下一页 ) 钮。 图 2.1.7-1 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调…
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-53
在多边形角上会出现圆，所以用鼠标选中并移动，角的部分会显示为圆。
( 映像小的信息，用零件窗口右上角的 + 正放大镜放大显示，并移动不良标记至易见的位置 )
图
2.1.6.1-2
圆设定
这些步骤可以角变圆并设定本体。
图
2.1.6.1-3
圆设定后
零件认识数据制作篇
2. 顺序
2-54
电子零件装着机
SI-G200Mk3 (CS)
2.1.7 异形 （无脚）零件的数据制作
输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异形零件 ( 没有 LEAD) 零件，选择 使用相機
( 使用相机 ) 、 照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.7-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
画面
会出现供给部信息输入画面，所以请选择 供給形式名稱 ( 供给形式名称 ) ，输入 零件收納個數 ( 零
件存储个数
) 、 料帶間距 ( 料带间距 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.7-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-55

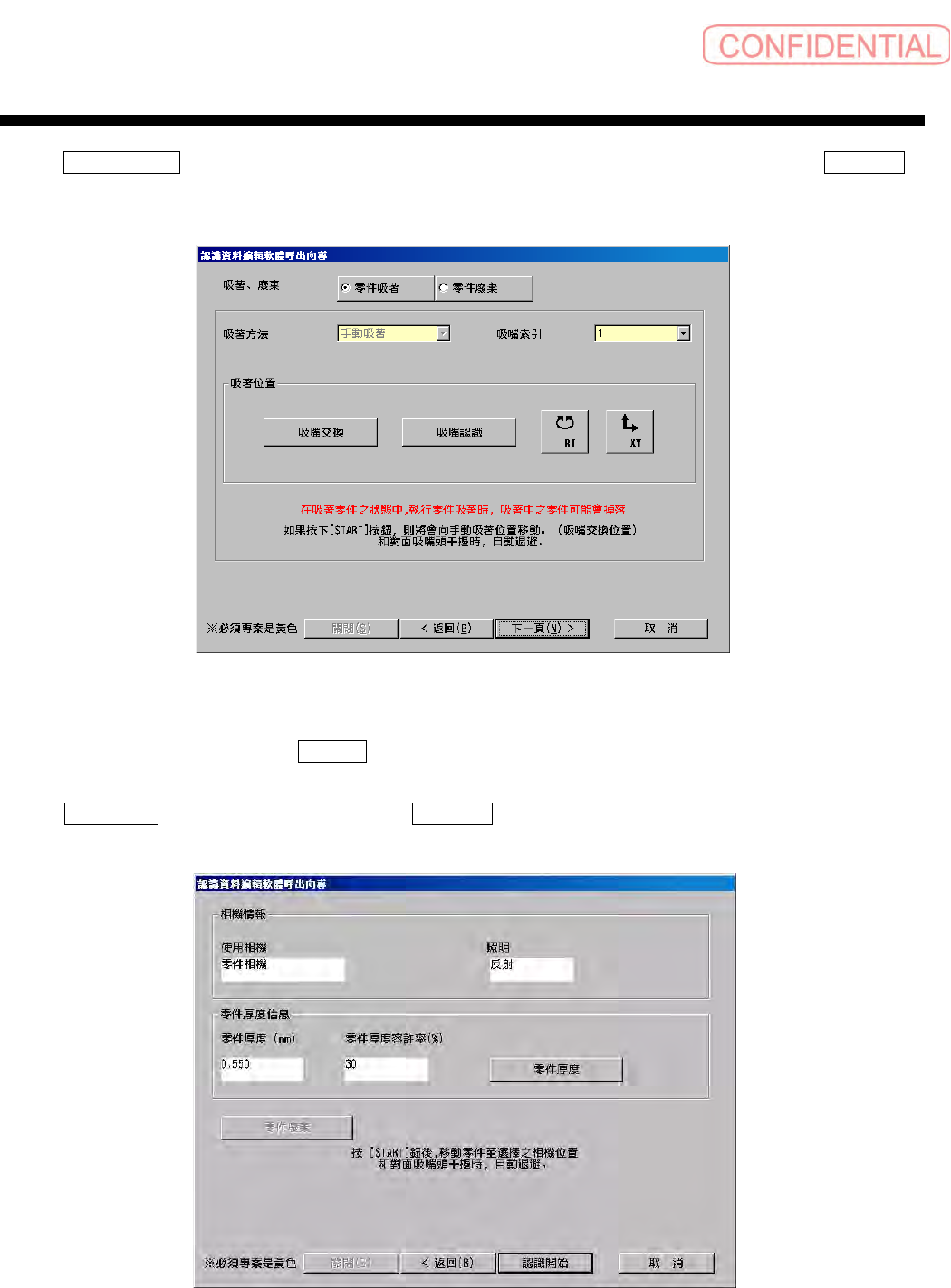

会出现
吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 ) ，所以请选择吸着的吸嘴，按 START
钮。将吸嘴头移动至手动吸着位置。
图
2.1.7-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－吸著、廢棄
(
吸着
、
废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 ) 钮。
会出现
認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
2.1.7-4
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 認識開始
(
认识开始
)
画面
