操作篇
3. 自动生产
3-16
电子零件装着机
SI-G200Mk3 (CS)
3.2.3 停止模式设定
选择自动生产的停止方法时，点击 連續 ( 连续 ) 、 循環停止 ( 循环停止 ) 、 步驟停止 ( 步骤停止 ) 、
動作停止 ( 动作停止 ) 任一希望的钮。
[ 画面说明 ]
自动生产时选择希望的停止方法，其有下列 4 种方法。
連續 ( 连续 )
点击停止钮或达到生产预定数后，自动停止生产。
循環停止 ( 循环停止 )
完成 1 片基板后，自动停止生产。
步驟停止 ( 步骤停止 )
基板资料的每 1 步骤完成后，自动停止生产。
動作停止 ( 动作停止 )
每一吸着动作完成后就停止。停止位置为标记认识位置、零件吸着位置、固定相机认识位置、装
着位置。有废弃位置和吸嘴交换器时为吸嘴交换位置。
进行
H 轴的上升下降的位置，在 H 轴下降前和Ｈ轴上升下降的一次连续动作后停止。
3.2.4 步骤指定
(1) 开始、结束步骤的设定
[ 操作功能 ]
并非通过模式，而是指定装着时的开始步骤及结束步骤的步骤设定。
[ 操作顺序 ]
输入开始步骤时点击 開始步驟 ( 开始步骤 ) 即可输入。
由键盘输入开始步骤号码，“
0 ”为当前步骤。
输入结束步骤时点击
結束步驟 ( 结束步骤 ) 即可输入。
由键盘输入结束步骤号码，“
0 ”为最后步骤。
输入有效的
開始步驟 ( 开始步骤 ) 、 結束步驟 ( 结束步骤 ) 后点击 設定 ( 设定 ) 钮。点击
NC 資料重設 (NC 数据重设 ) 钮时，可以从基板资料的最初步骤进行装着。
双输送带规格时，如单击
F NC 复位 、 R NC 复位 钮，则可从基板数据的最初步骤逐个指定吸
嘴头进行安装。
选择
[ 不安装第一片基板 ] ，在各个开始·结束步骤中设定为 “-1”，则第一回的基板不会执行
在设定的吸嘴头侧的安装。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-17

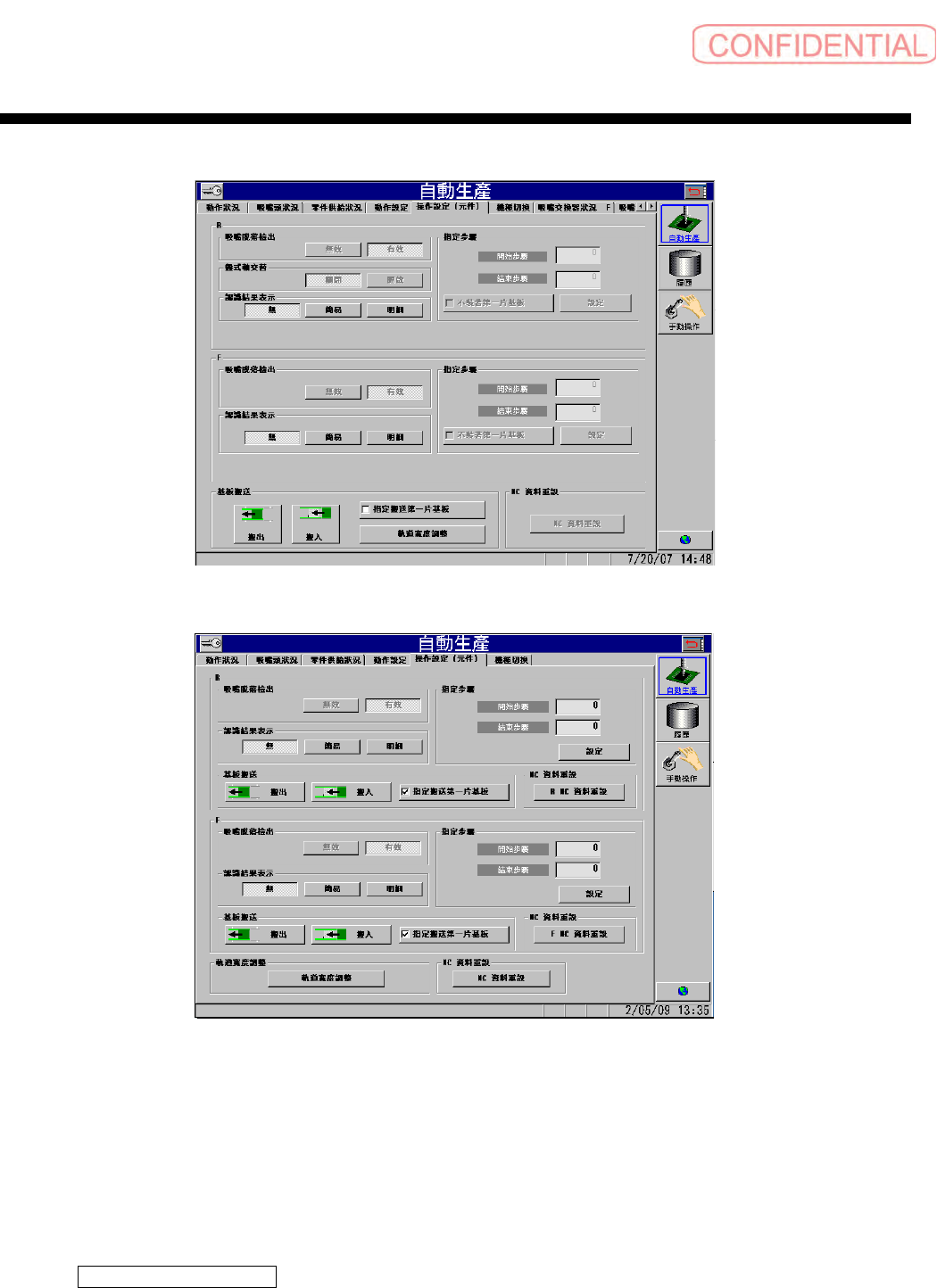

图
3.2.4-1
自動生產－操作設定 ( 元件 )
(
自动生产－操作设定
(
元件
))(
单输送带规格）
图
3.2.4-2
自動生產－操作設定 ( 元件 )
(
自动生产－操作设定
(
元件
))(
双输送带规格）
(2) 指定搬送第一片基板
[ 操作功能 ]
自动生产开始时，在 SI-G200Mk3 内已存在的未装着的基板，有必要取出此基板。
双输送带规格时可通过前后吸嘴头分别进行指定。
[ 操作顺序 ]
点击 指定搬送第一 片基板 ( 指定搬送第一片基板 ) 钮 , 在自动生产开始时，搬出 SI-G200Mk3
内的基板并搬入新基板成为可装着的状态。
操作篇
3. 自动生产
3-18
电子零件装着机
SI-G200Mk3 (CS)
3.2.5 零件认识结果详细显示
图
3.2.5-1
自動生產－操作設定 ( 元件 )
(
自动生产－操作设定
(
元件
))
画面
(1) 认识结果显示模式的设定
选择在相机窗口下表示自动运转中零件认识结果的模式。
在选择
認識結果表示 ( 认识结果表示 ) 模式时，点击 無 ( 无 ) 、 簡易 ( 简易 ) 、 明細 ( 明细 )
任一希望的模式。
[ 画面说明 ]
在认识结果显示模式中，有以下 3 个模式。
無 ( 无 )
自动生产时不更新影像。
如果选择这个模式，自动生产时不显示认识影像。
零件相机窗口不显示任何影像，呈灰色状态。
图
3.2.5-2
芯片认识时的零件相机窗口表示
设定零件资料中装着动作资料的认识重试次数和补料次数，及动作设定－动作模式－自动补料
设定为开启时，执行指定的认识重试次数、补料动作，仅有在最终认识失败时，在相机窗口中
显示零件认识结果和零件形状。
注意 :
