操作篇
1. 系统操作
电子零件装着机 SI-G200Mk3 (CS)
1-3
1.2 上电时的顺序
[ 操作顺序 ]
(1)
确认没有障碍物。
请确认没有妨碍各轴移动的障碍物存在。
(2) 开启主断路器。
电源面板通电灯亮。
图
1.2-1
主断路器
(3) 确认空气的压力。
请确认空气压力计指向
0.49 ～ 0.92 Mpa (5 ～ 9.4 kgf/cm
2
) 范围。
(4) 按电源开关按 钮。
控制体系各部分被供电，操作面板画面显示初始画面。
图
1.2-2
电源开
/
关开关
•
从投入电源到主画面
(
自动生产
)
期间，请避免操作键盘，否则会出现系统错误。
•
在插着
FD
的状态下投入电源
SI-G200Mk3
也不会激活。如果发生这种情况，请将
FD
拔
出，按键盘的
ENTER
键。
(5) 请确认真空压力计指向－ 86.0KPa 以下。
因为系统激活要花费一段时间，请确认初始画面消失，切换到自动生产模式。
(6) 自动生产
稍微等待直到显示动作状况画面。
(7) 按操作面板的 ORG 钮。开始原点归零，归零过程中 ORG 钮内的灯变亮。原点归零过程
中所有操作都不能进行。
原点归零一结束，
ORG 纽内灯熄灭， STOP 钮内灯变亮。自动生产准备结束。
·
STOP
钮内的灯，在 “自动运转”“日志”模式以外状态时，即使装置停止也不亮。
·若原点归零失败了，对话窗口内将显示警告。
ON
OFF
注意 :
注意 :
操作篇
1. 系统操作
1-4
电子零件装着机
SI-G200Mk3 (CS)
1.3 电源切断时的顺序
切断电源前请确认下述事项。
确认运转停止
请确认运转停止时，操作面板
STOP
灯变亮。
在运转中，请等待运转终止或按
STOP
钮。
确认残留基板
确认搬入基板输送带、搬出基板输送带上都没有基板残留。
如果有基板残留，请一定通过搬出操作排出。
虽然
SI-G200Mk3
主程序已经结束，但请不要从
Windows
开始菜单中选择 “关机”。
[ 操作步骤 ]
(1)
按电源开／关的 钮。
(2) 系统开始关机。
此时，发出警报，但不是
SI-G200Mk3 有异常。
在操作画面上显示正在关机处理对话框，如果达到可以切断电源状态，便会自动地切断电
源。
(3) 主断路器关闭。
电源面板的通电灯灭。

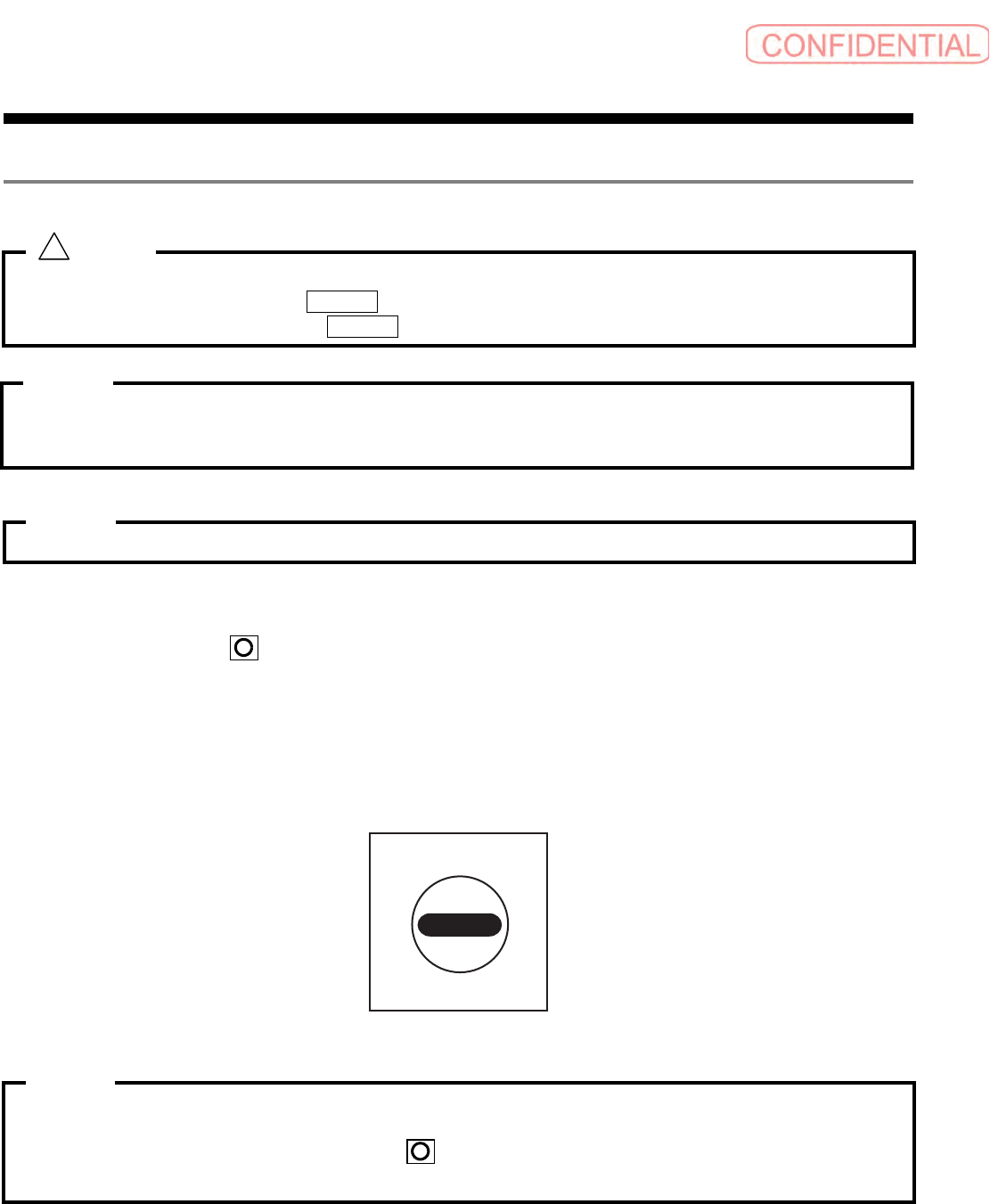

图
1.3
主断路器
·未停止系统时请不要关闭主电流断路器。
否则，系统将出现故障或被损坏。
·由于停电等原因，导致在按电源开
/
关
钮前主断路器已关闭情况下，请关闭主断路器
5
分
钟以上再激活
SI-G200Mk3
。
ON
OFF
警告 :
!
注意 :
注意 :
注意 :
操作篇
1. 系统操作
电子零件装着机 SI-G200Mk3 (CS)
1-5
1.4 空气的切断顺序
[ 操作顺序 ]
1.

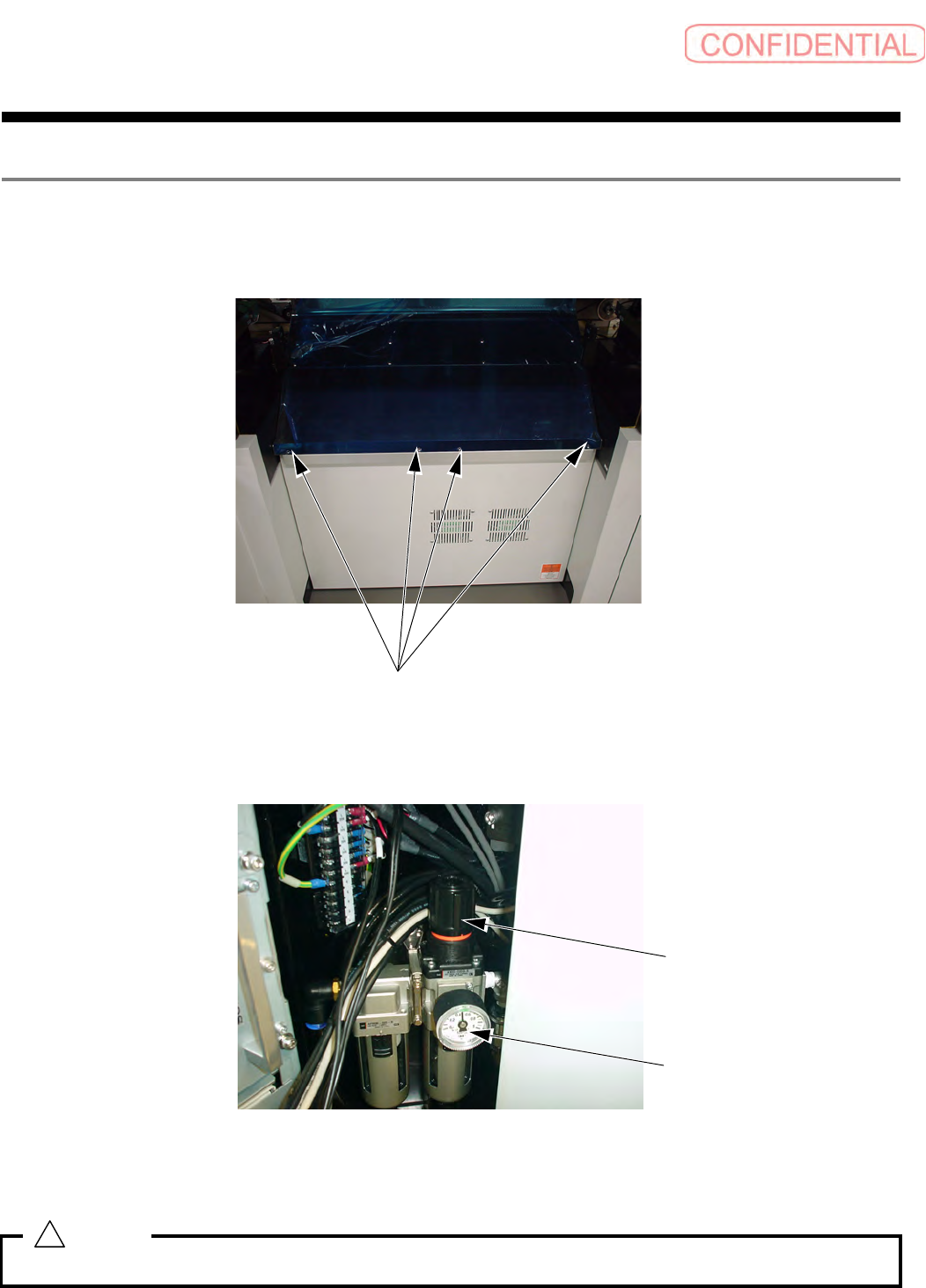

将 SI-G200Mk3 前盖的 4 根安装螺丝拧松 , 卸下前盖。
2. 将空气装置的过滤器调节器上的调压柄按逆时针方向旋转 , 完全拧入。此时、确认压力计为
0MPa。
工程上紧急切断时，
请预先在本机附近设置好切断装置。
安装螺丝 4 根
调压柄
压力计
警告 :
!
