保养篇
2. 维修检查
2-50
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(10) 装着吸嘴头机械阀部过滤器的交换
[ 作业功能 ]
如果机械阀过滤器被堵住，零件吸着动作就无法正常进行。所以要定期对过滤器进行交换。
[ 维修检查位置 ]
2 处交换装着吸嘴头机械阀部位的过滤器。 ( 各 12 个 )
[ 维修检时要准备的物品 ]
六角扳手套件
[ 作业顺序 ]

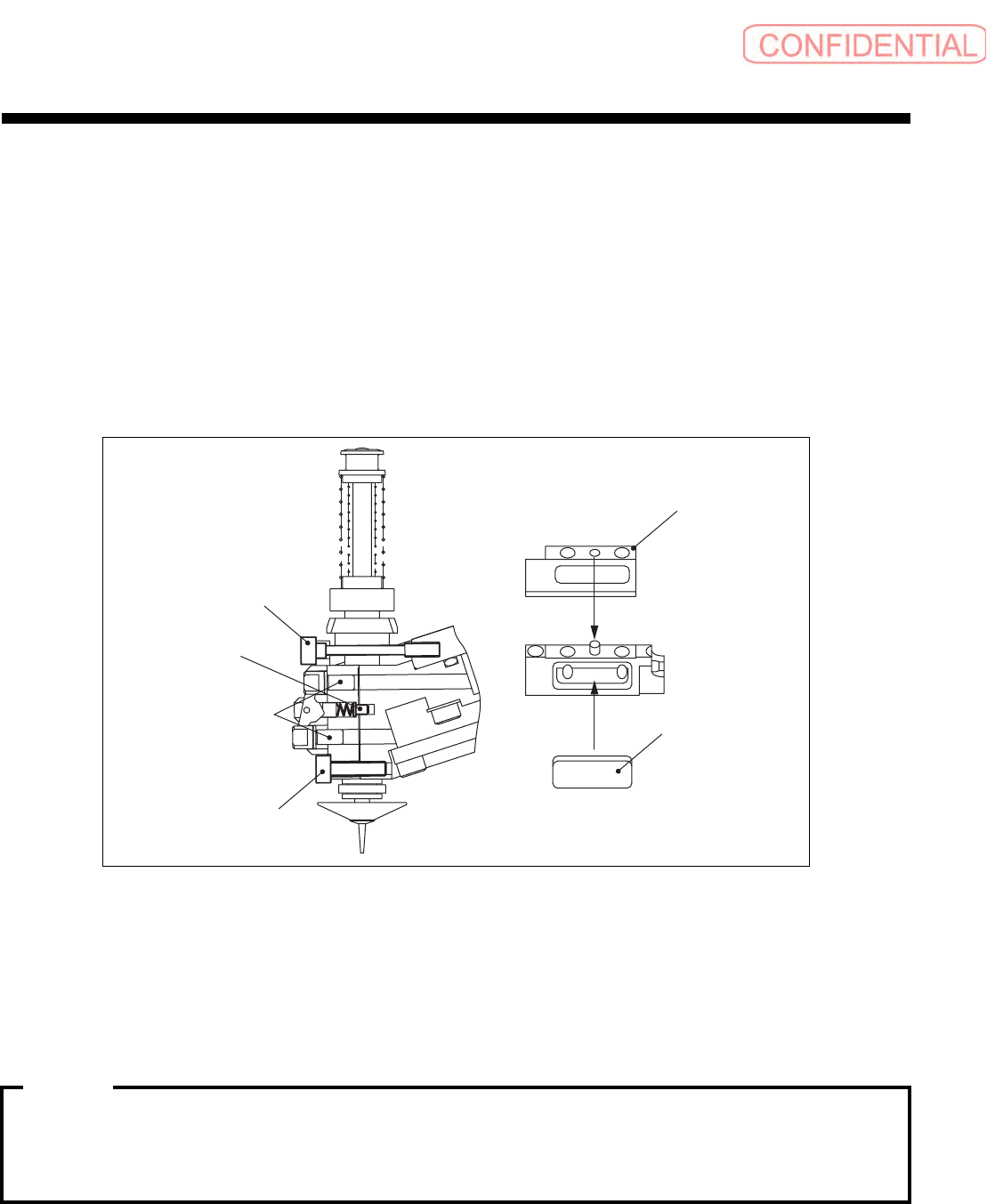

1. 松动机械阀安装螺丝 （上下共 2 颗），将机械阀从吸嘴头上取下。
2. 将过滤器、衬垫安装在机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 40cN· m 扭矩拧紧机械阀安装螺丝 （下），并依次用 40cN· m 扭矩拧紧机械阀安装螺
丝 （上）。
·交换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
·对于使用后的过滤器可以用酒精进行超声波清洗重新使用。另外，有时候即使清洗后也会残
留有黑色部分，使用上没有任何问题。
衬垫
过滤器
安装螺丝（上）
定位针
安装螺丝（下）
气缸部
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-51
每
3 个月
(11) 对 H 轴齿轮和小齿轮上油
[ 作业功能 ]
随着零件吸着·装着
H 轴会剧烈地上下运动。如果油用完， H 轴齿轮和小齿轮就会产生磨损，
从而产生装着不良，所以需要定期上油。
[ 维修检查位置 ]
2 处 H 轴齿轮和小齿轮
[ 维修检查时要准备的物品 ]
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 ) 、干净抹布、细毛刷
[ 作业顺序 ]
1. 用细毛刷将润滑油薄薄地涂在 H 轴齿轮和小齿轮表面。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以请一定要擦除多余润滑油。
H 轴齿轮、小齿轮
注意 :
保养篇
2. 维修检查
2-52
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(12) 内部旋转轴的上油和清理
[ 作业功能 ]
吸嘴头内部旋转轴会随着零件吸装着动作高速反复进行上下运动。
为了维持正常吸着动作和装着精度，需要定期进行上油和清理。
[ 维修检查位置 ]
2 处吸嘴头的内部旋转轴 ( 各 12 根 )
[ 维修检查时要准备的物品 ]
润滑油：
THK-AFC 润滑油 (THK 制 ) 、干净抹布、清理气枪
( 弹簧押头卸下时 : 弹簧押头定位片 (2-683-239-**)、弹簧押头起伏杆 (2-683-240-**))
［作业顺序］
为了保养内部旋转轴及其周边各零件的着装精度，制造时已进行了严密的定位。需对拆卸下来的
内部旋转轴零件进行区分管理以免和其他索引下的零件混合。组装时请注意组装同一个索引下相
同组合中的零件。

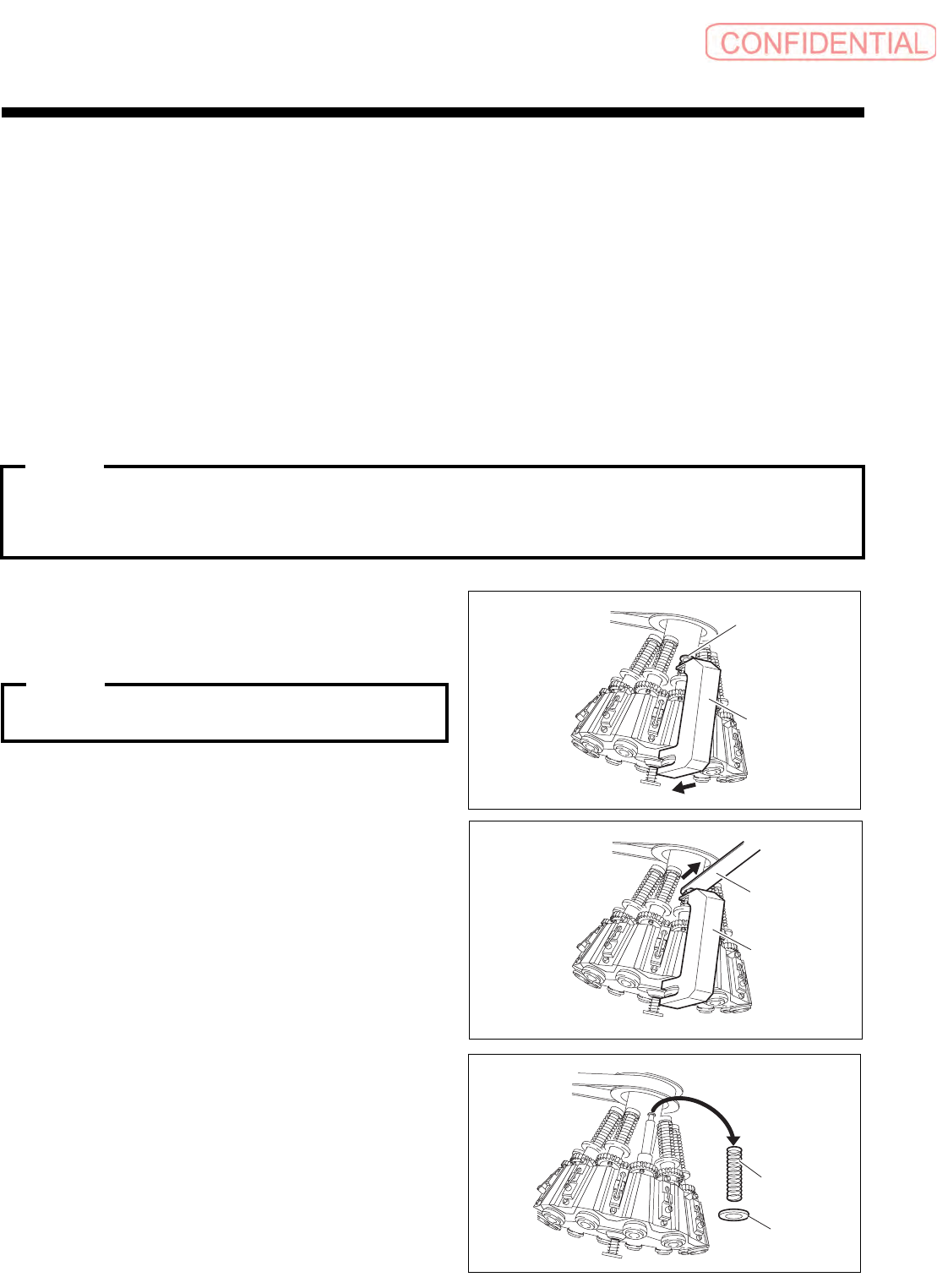

1. 为了防止误动作，需在进行作业前按下紧
急停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一
步作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装
弹簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟
前拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转弹簧 （2 种各 1 根）和弹簧
支架。
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
小心 :
小心 :
