保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-91
(4) 吸嘴的检查·清理
[作业功能]
当吸嘴内径有堆积物时，可能会发生吸着、装着的异常现象。另外，如果反射识别用吸嘴黑色金
属部分的涂料脱落，透射识别用吸嘴反射器部分有污垢，可能会发生零件识别异常，所以要进行
定期的检查·清理。

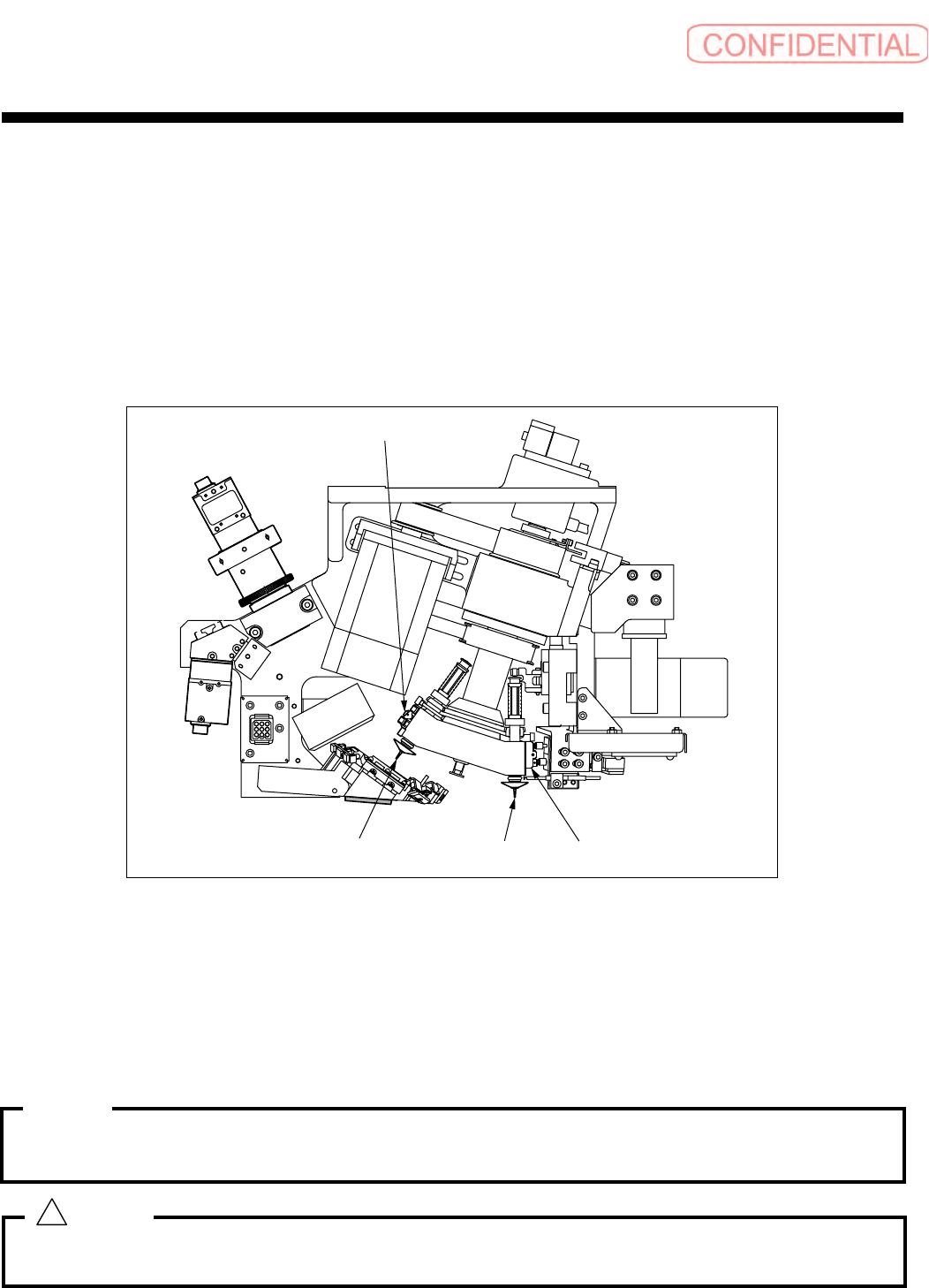

[维修检查位置]
2 处装着吸嘴头部上的吸嘴 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
清理气枪、酒精、棉棒、丙烯酸涂料
( 如下所述 ) 、笔
[作业顺序]
1. 手持反射器外径部分，一边旋转一边缓慢向下拔出。
2. 检查吸嘴的堆积物、反射识别用吸嘴的涂料脱落、透射识别用吸嘴的反射器污垢 , 如有就用
以下的方法处理。
有堆积物时
将清理气枪放在吸嘴内径，吹去堆积污垢。如果即使这样还是无法去除堆积物时，沾取酒精液之
后用清理气枪吹去堆积污垢。
沾取酒精液后，黑色金属部分会发生色迹、色斑、脱落。这时，请按照与以下所示涂料脱落同
样手法涂上涂料进行修正。
使用超音波清洗机时，请只清洗吸嘴前端。
如果清洗吸嘴全体，则在连接部会发生不良。
吸嘴 吸嘴
机械阀
机械阀
注意 :
警告 :
!
保养篇
2. 维修检查
2-92
电子零件装着机
SI-G200Mk3 (CS)
反射识别用吸嘴的涂料脱落的情形
厂家名
: TAMIYA Inc.
产品名 : 丙烯酸涂料浅黑 ( 水溶性丙烯酸树脂涂料 )
型号 :XF-1
充分摇晃涂料容器，搅拌消艳剂。
将用少量水浸湿的笔上涂上上述涂料，
然后一边用手旋转吸嘴一边薄薄地涂抹。
重复该操作
2 ～ 3 次。
透射识别用吸嘴的反射器污垢的情形
反射器出现污垢后，请用棉棒浸湿极少量的酒精进行擦拭。
黑色金属部
( 吸嘴前部除外 )
保养篇
3. 输入以及输出信号表
电子零件装着机 SI-G200Mk3 (CS)
3-1
3. 输入以及输出信号表
知晓输入输出信号的当前状态对 SI-G200Mk3 的设定、调整、保养、故障诊断都有效。
SI-G200Mk3 最大的不同是装备了 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口和 SY-MC 輸入/輸出 (SY-
MC
输入 / 输出 ) 端口两种类型的输入输出端口。在此，说明了输入输出信号的确认方法，记载了各个端
口的输入输出信号表。
3.1 输入输出信号的确认方法
输入输出信号在 手動操作 ( 手动操作 ) 菜单→ 輸入 / 輸出 ( 输入 / 输出 ) 标签→ 輸入 ( 输入 )
或者 輸出 ( 输出 ) 标签画面的状态下，能够看见。
3.2 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口
由来自 SI-G200Mk3 的内部传感器的输入信号、紧急停止信号、异常信号等的 ON/OFF 输入信号
和向内部机器的指令信号、紧急停止信号等
ON/OFF 输出信号构成。
