操作篇 3. 自动生产 3-72 电子零件装着机 SI-G200Mk3 (CS) 3.7.2 机种文件群组的生产状况 [ 操作 功能 ] 表示包含机种文件的各种错误 的生产状况，每月总结，以 生产日志做为数据库文件保存。 [ 操作 顺序 ] 依顺序点击 履歷 ( 日志 ) 菜单 → 生產管理情報 ( 生产管理信息 ) 标签 → 機種檔群 組(前) 、 (後) ( 机种文件群组 ( 前 ) 、 ( 后 )) 标签 …
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-71
[ 画面说明 ]
(1)
生产量相关的资料
· 完成基板數 ( 完成基板数 ) ：通过自动生产装着完成的基板片数
(2) 零件吸着关系资料
· 零件吸著數
( 零件吸着数 ) ：包括吸着错误的所有零件吸着次数。
正常吸著數
( 正常吸着数 ) ：
进行正常零件吸着
的
次数 （零件吸着数
－
{ 未吸着错误数
＋
吸着错误数 }
）
未吸著錯誤數
( 未吸着错误数 ) ：零件吸着失败次数
吸著錯誤數
( 吸着错误数 ) ：在吸着姿势上成为吸着错误的次数
· 認識錯誤數
( 认识错误数 ) ：在零件影像认识上失败的次数
· 吸著率
( 吸着率 ) ：（零件吸着数－ （未吸着错误数＋吸着错误数）） / 零件
吸着数×
100(％ ) 或者
（零件吸着数－ （未吸着错误数＋吸着错误数＋认识错误
数））
/
零件吸着数×
100(
％
)
(3) 机器停止相关资料
· 零件缺料停止次數 ( 零件缺料停止次数 ) ：零件供给部门没有零件停止的次数
· 定位標記認識錯誤停止次數
( 定位标记认识错误停止次数 ) ：基板标记认识失败、停止的次数
· 基板搬運錯誤停止次數
( 基板搬运错误停止次数 ) ：基板不能搬送，或者由于不能检测搬
送结束停止的次数
· 吸著錯誤停止次數
( 吸着错误停止次数 ) ：自动补料设定次数产生零件吸着错误
时停止的次数
· 機器故障次數
( 机器故障次数 ) ：上述以外停止的次数 （包括异常停止）
(4) 与时间相关的资料
· 通電時間
( 通电时间 ) ：电源接通之后，到此时的累计时间
· 運轉時間
( 运转时间 ) ：伴随装着模式进行自动生产的累计时间
裝著時間
( 装着时间 ) ：进行零件吸着的累计时间
裝著無效時間
(
装着无效时间
)
：基板搬运时间、基板标记认识时间等的累计时间
基板等待時間 ( 基板等待时间 ) ：基板搬运时不能移动的累计时间
· 補助運轉時間
( 补助运转时间 ) ：不伴随装着模式进行自动生产的累计时间
· 停止時間
( 停止时间 ) ：设备自动生产停止状态的累计时间
零件缺料停止時間
( 零件缺料停止时间 ) ：由于零件缺料停止的累计时间
零件缺料等待時間 ( 零件缺料等待时间 ) ：从零件缺料停止到零件交换开始的累计时间
零件交換時間 ( 零件交换时间 ) ：零件缺料停止时交换零件的累计时间
( 零件缺料不停止状 态的零件交换时间都在对
象的外。 )
等待恢復時間 ( 等待恢复时间 ) ：从错误停止 （包括异常停止）到错误重设的
累计时间
但是，零件缺料停止时发生错误不测量。这种
情况即使到最后也要作为零件缺料停止时间测
量。
正常停止時間
( 正常停止时间 ) ：零件缺料停止时间，复位等候时间以外的停止
时间
‧ 通电时间以外的时间项目仅计量自动生产可能画面 （自动生产、日志）显示时的时间。在计
量中移动到自动生产不能开始的画面时，计量暂时停止，返回到自动生产可能的画面重新开始
计量。
‧ 零件缺料停止时间和复归等候时间同时发生时，仅计量零件缺料停止时间。
‧ 吸着率计算中包含认识错误数时，有必要进行其它途径的设定。
注意 :
操作篇
3. 自动生产
3-72
电子零件装着机
SI-G200Mk3 (CS)
3.7.2 机种文件群组的生产状况
[ 操作功能 ]
表示包含机种文件的各种错误的生产状况，每月总结，以生产日志做为数据库文件保存。
[ 操作顺序 ]
依顺序点击履歷 ( 日志 ) 菜单 →生產管理情報( 生产管理信息 ) 标签 →機種檔群組(前)、(後)
( 机种文件群组 ( 前 )、 ( 后 )) 标签 , 会出现以下的画面。

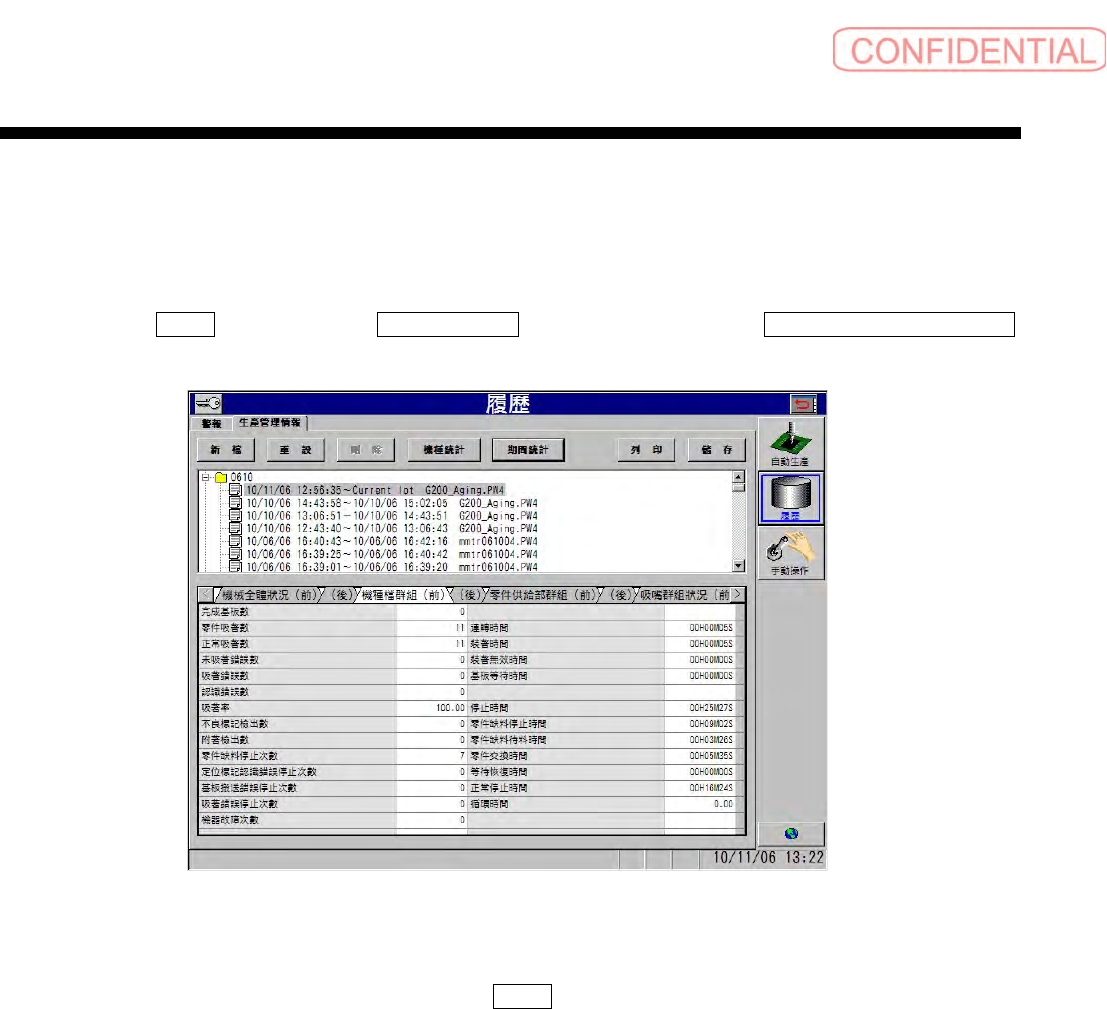

图
3.7.2-1
履歷－生產管理情報
(
日志－生产管理信息
)
画面
在列表的最上行表示的文件为现在实行中的机种文件，以 “Current lot”表示。
在生产中，同一机种生产批次交换时，点击新檔
( 新建 ) 钮 , 在此之前所累积的资料储存于数
据库文件内并另开始累积制作新机种文件群组的资料，以每批次收集资料。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-73

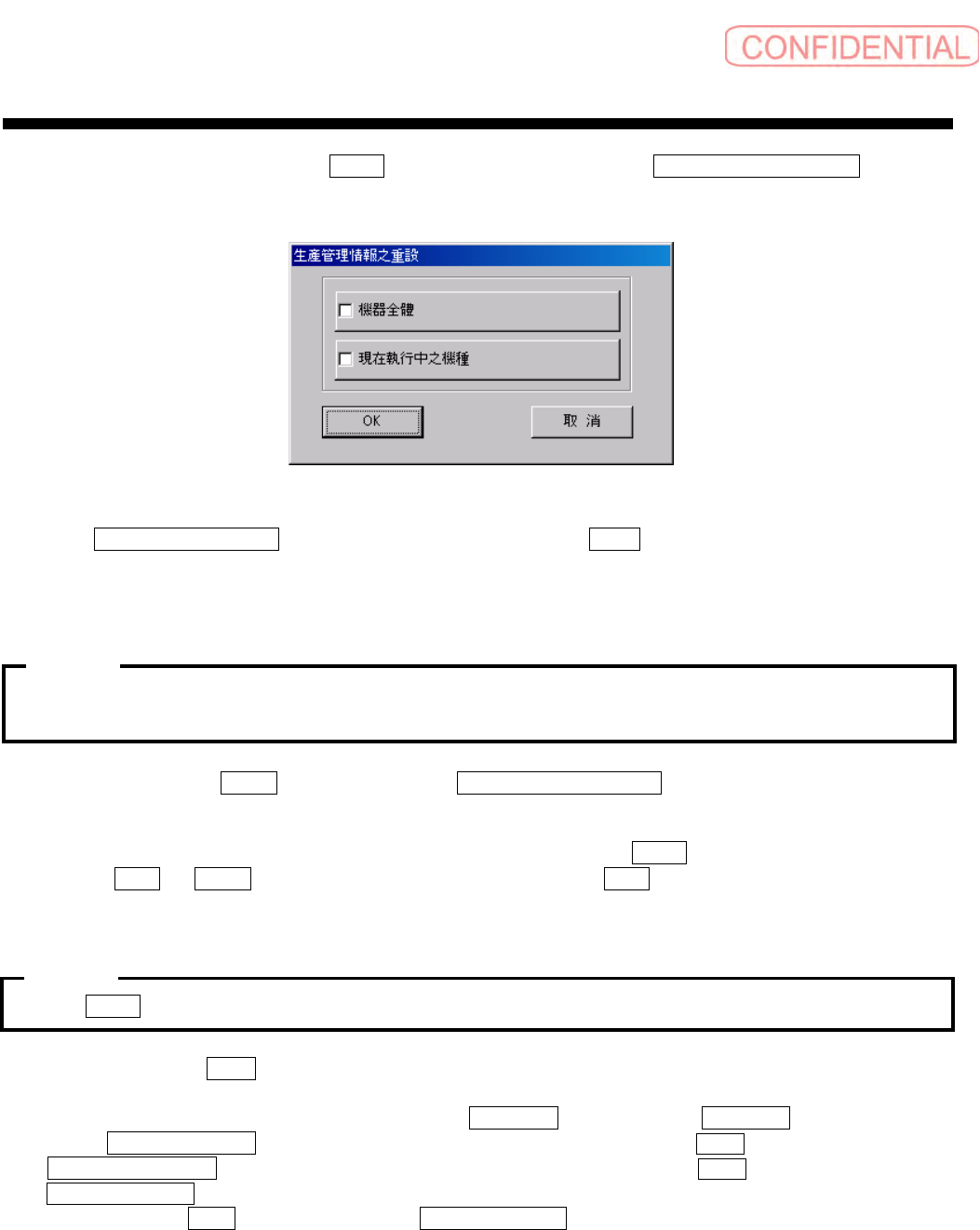

清除现在的表示内容时，点击重設
( 重设 ) 钮 , 会出现以下的生產管理情報之重設( 生产管
理信息的重设
) 对话框。
图
3.7.2-2
生產管理情報之重設
(
生产管理信息的重设
)
对话框
点击現在執行中之機種 ( 现在执行中的机种 ) 框，点击OK钮，重设现在生产中的机种内容
( 含零件供给部群组、吸嘴群组 ) ，关闭对话框。
重设的生产管理信息表示中的数值全部设定为
[0]。清除现在执行中的机种资料也包含储存于
SI-G200Mk3 文件内的资料。
·机器全体及现在执行中的机种的重设
,
可同时执行。
·执行重设操作及表示现在执行中的机种文件时
,
请注意过去的资料会全部清除。
中止重设时，点击取消 ( 取消 ) 钮，重设生產管理情報之重設 ( 生产管理信息的重设 ) 对话
框会消失。
删除过去的日志资料时，由列表明细中选择删除的机种并点击刪除
( 删除 ) 钮。
会出现
OK及 取消
( 取消 ) 的对话框。删除时，请点击 OK 钮，删除储存于 SI-G200Mk3
中的生产管理信息机种文件群组资料 ( 包含零件供给部群组、吸嘴群组 ) ，指定的机种文件资料
其确认用对话框会消失。
执行
刪除
(
删除
)
操作时，请注意无法储存过去的日志资料。
中止删除时，点击 取消 ( 取消 ) 钮 , 确认用对话框会消失并中止删除。
在统计机种文件的多数的生产管理信息时，点击
期間統計 ( 期间统计 ) 或 機種統計 ( 机种统计 ) 钮。
表示出
統計期間之設定 ( 统计期间的设定 ) 对话框。指定期间后，请点击 確定 ( 确定 ) 钮。表示出
生產管理情報統計 ( 生产管理信息统计 ) 对话框。储存至 FD 时，请点击 儲存 ( 储存 ) 钮。表示出
儲存開始之訊息 ( 储存开始的信息 ) 对话框并储存资料至 FD 中。
打印时，请点击
列印 ( 打印 ) 钮。表示出 開始列印之訊息 ( 开始打印的信息 ) 对话框并开始打印。
